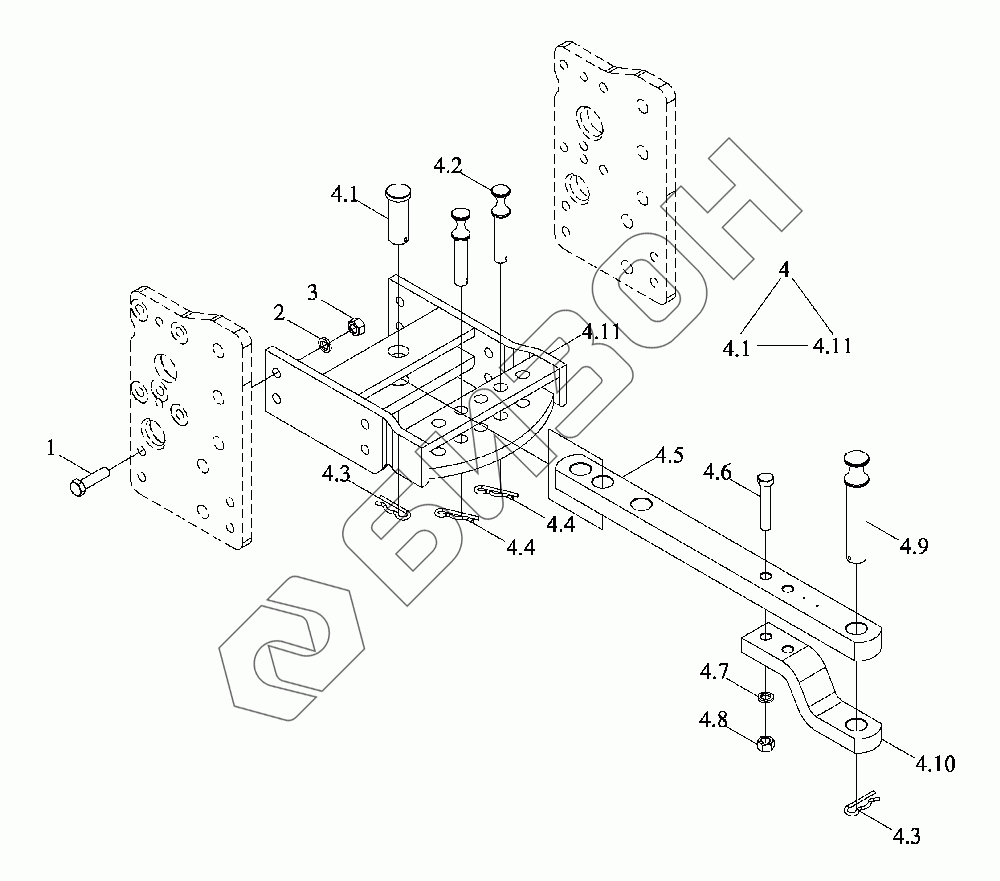

Графический каталог запасных частей к технике: LOVOL TY3SA854-008K. Тяговая установка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4.1
4.2
4.3
4.3
4.4
4.4
4.5
4.6
4.7
4.8
4.9
4.10
4.11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S350010000K TB3S350010000K Установка тяговая
Загрузка ...
1 GBT5783-M16X60-10.9-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-16-A3L Гровер
Загрузка ...
3 GBT6170-M16-10-A3L Гайка
Загрузка ...
4 TB3S350010001K Установка тяговая
Загрузка ...
4.1 FT300.35A.103 Штифт соединительный
Загрузка ...
4.2 TB300.35A-03 Штифт направляющий
Загрузка ...
4.3 FT65.53.103 Штырь запирающий
Загрузка ...
4.4 FT300.35A.131 Штифт стопорный
Загрузка ...
4.5 TB3S350010007K Тяга маятниковая
Загрузка ...
4.6 GBT5783-M16X90-10.9-A2L Болт с шестигранной головкой
Загрузка ...
4.7 GBT93-16-A3L Гровер
Загрузка ...
4.8 GBT6170-M16-8-A3L Гайка
Загрузка ...
4.9 TB300.35A-04 Штырь маятниковый
Загрузка ...
4.10 TB300.35A-02 Тяга маятниковая
Загрузка ...
4.11 TB3S350010002K Рама тяговая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
