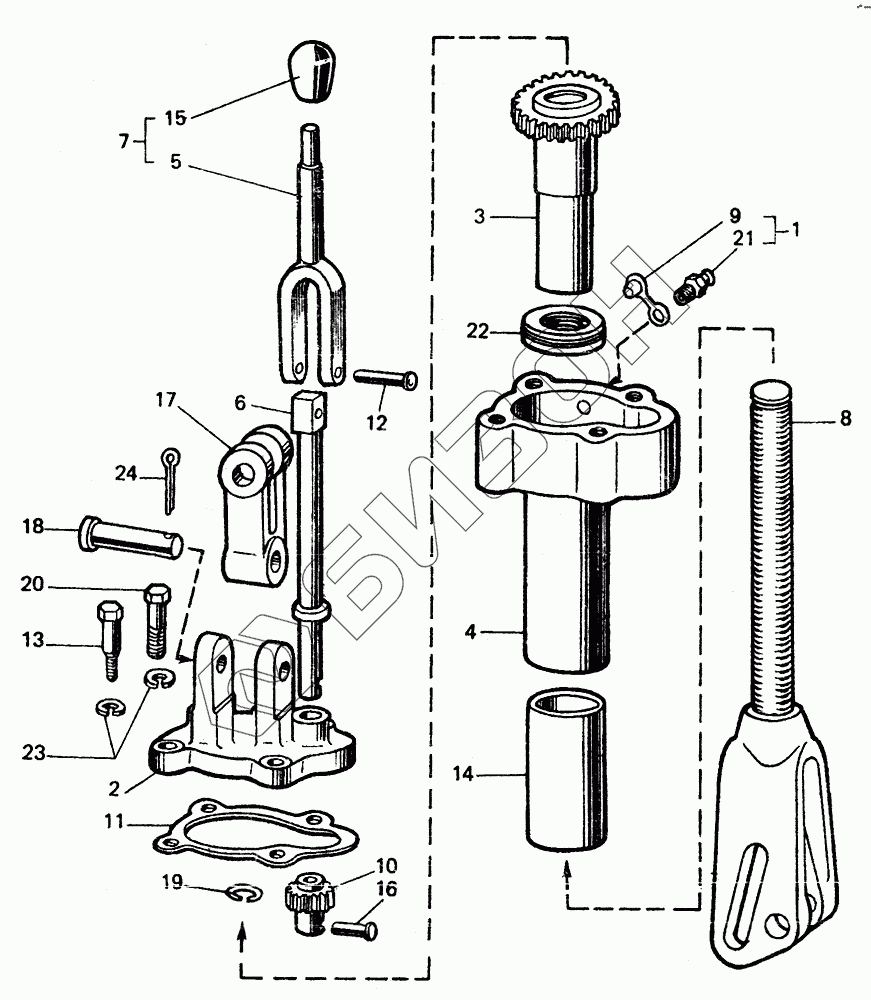

Графический каталог запасных частей к технике: ЛТЗ-55. Раскос Т25-4628130-у1
Т25-4628130-У1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т25-4628130-У1 | Т25-4628130-У1 | Раскос |
Загрузка ...
|
|
| 1 | Т40М-3401300 | Масленка с колпачком |
Загрузка ...
|
|
| 2 | Т50-4605160-Б | Крышка с втулкой |
Загрузка ...
|
|
| 3 | Т50-4605170 | Труба с шестерней |
Загрузка ...
|
|
| 4 | Т50-4605190 | Корпус |
Загрузка ...
|
|
| 5 | Т50-4605210 | Вилка с валиком |
Загрузка ...
|
|
| 6 | Т50-4605220 | Вал с шайбой |
Загрузка ...
|
|
| 7 | Т50-4605230 | Рукоятка |
Загрузка ...
|
|
| 8 | Т25-4628100-У | Винт раскоса |
Загрузка ...
|
|
| 9 | Т40М-3401301 | Колпачок масленки |
Загрузка ...
|
|
| 10 | Т50-4605153 | Шестерня ведущая раскоса |
Загрузка ...
|
|
| 11 | Т50-4605154-01 | Прокладка |
Загрузка ...
|
|
| 12 | Т50-4605162 | Заклепка |
Загрузка ...
|
|
| 13 | Т50-4605166 | Болт раскоса |
Загрузка ...
|
|
| 14 | Т50-4605200 | Колпак |
Загрузка ...
|
|
| 15 | Т50-4607107 | Рукоятка |
Загрузка ...
|
|
| 16 | Т40-4628027 | Заклепка |
Загрузка ...
|
|
| 17 | Т25-4628133-Б-01 | Серьга раскоса |
Загрузка ...
|
|
| 18 | Т25-4628139-У | Палец |
Загрузка ...
|
|
| 19 | А61.01.012 | Ограничитель |
Загрузка ...
|
|
| 20 | М14-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 21 | 1.3.Ц6 | Масленка |
Загрузка ...
|
|
| 22 | 8109 | Подшипник |
Загрузка ...
|
|
| 23 | 140Т65Г029 | Шайба |
Загрузка ...
|
|
| 24 | 5х28.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
