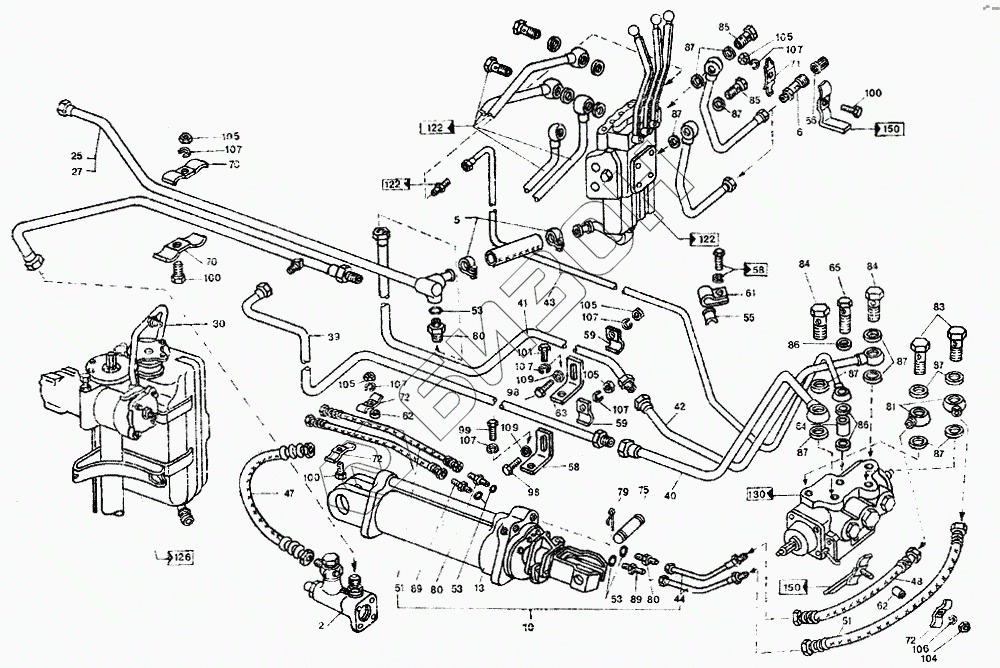

Графический каталог запасных частей к технике: ЛТЗ-55. Система гидравлическая
2
5
6
10
13
25
27
30
39
40
41
42
43
44
47
48
51
51
53
53
53
55
56
58
59
59
61
62
62
63
64
65
70
70
71
72
72
72
75
79
80
80
80
81
83
84
84
85
85
86
86
87
87
87
87
87
87
87
87
89
89
98
98
99
100
100
100
101
104
105
105
105
105
105
106
107
107
107
107
107
107
107
109
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | Т40М1-3405190-01 | Клапан деления потока |
Загрузка ...
|
|
| 5 | Т40-4616080 | Хомут |
Загрузка ...
|
|
| 6 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 10 | Т40М1-4616620-Б-03 | Гидроцилиндр со шлангами |
Загрузка ...
|
|
| 13 | Ц80Х200-3-1-У | Гидроцилиндр |
Загрузка ...
|
|
| 16 | Т40М1-4616020-02 | Труба нагнетательная |
Загрузка ...
|
|
| 25 | Т40S1-4616130 | Труба сливная |
Загрузка ...
|
|
| 27 | Т40S1-4616130-01 | Труба сливная |
Загрузка ...
|
|
| 30 | Т40М1-4616170-01 | Труба сливная гидроусилителя |
Загрузка ...
|
|
| 31 | Т40М1-4616180 | Труба боковых выводов |
Загрузка ...
|
|
| 32 | Т40М1-4616190 | Труба боковых выводов |
Загрузка ...
|
|
| 39 | Т40S1-4616420-В | Труба регулятора |
Загрузка ...
|
|
| 40 | Т40S1-4616430 | Труба нагнетательная регулятора |
Загрузка ...
|
|
| 41 | Т40S1-4616530-В | Труба регулятора сливная |
Загрузка ...
|
|
| 42 | Т40S1-4616540 | Трубка сливная регулятора |
Загрузка ...
|
|
| 43 | Т40S1-4616560-Б | Трубка канала управления |
Загрузка ...
|
|
| 44 | Т40S1-4616580 | Труба гидроцилиндра |
Загрузка ...
|
|
| 47 | Н.036.83.350 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 48 | Н.036.83.390 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 51 | Н.036.83.430 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 53 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 55 | Т40-3724632 | Прокладка |
Загрузка ...
|
|
| 56 | 50-4607039-01 | Колпак |
Загрузка ...
|
|
| 58 | Т40S1-4616012 | Кронштейн |
Загрузка ...
|
|
| 59 | Т40S1-4616013 | Скоба |
Загрузка ...
|
|
| 61 | Т40S1-4616017-Б | Скоба |
Загрузка ...
|
|
| 62 | Т40М1-4616019 | Втулка |
Загрузка ...
|
|
| 63 | Т40S1-4616021 | Кронштейн |
Загрузка ...
|
|
| 64 | Т40S1-4616023 | Кольцо |
Загрузка ...
|
|
| 65 | Т40S1-4616024 | Болт поворотного угольника |
Загрузка ...
|
|
| 66 | Т40М1-4616026 | Рукав-деталь |
Загрузка ...
|
|
| 70 | Т40М1-4616257 | Скоба 18/23 |
Загрузка ...
|
|
| 71 | Т40М1-4616271-01 | Планка |
Загрузка ...
|
|
| 72 | Т25-4616285-01 | Планка |
Загрузка ...
|
|
| 75 | Т40-4616621 | Палец |
Загрузка ...
|
|
| 79 | А.61.07.001 | Шплинт |
Загрузка ...
|
|
| 80 | Н.036.04.003 | Штуцер |
Загрузка ...
|
|
| 81 | Н.036.26.002 | Угольник |
Загрузка ...
|
|
| 83 | Н.036.27.008 | Болт поворотного угольника |
Загрузка ...
|
|
| 84 | Н.036.27.011 | Болт угольника |
Загрузка ...
|
|
| 85 | Н.036.27.023 | Болт поворотного угольника |
Загрузка ...
|
|
| 86 | Н.036.28.002 | Шайба |
Загрузка ...
|
|
| 87 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 89 | Н.036.65.000-04 | Клапан замедлительный |
Загрузка ...
|
|
| 98 | М10-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 99 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 100 | М10-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 101 | М10-6gх45.88.019 | Болт |
Загрузка ...
|
|
| 104 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 105 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 106 | 8Т65Г06 | Шайба |
Загрузка ...
|
|
| 107 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 109 | А.10.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
