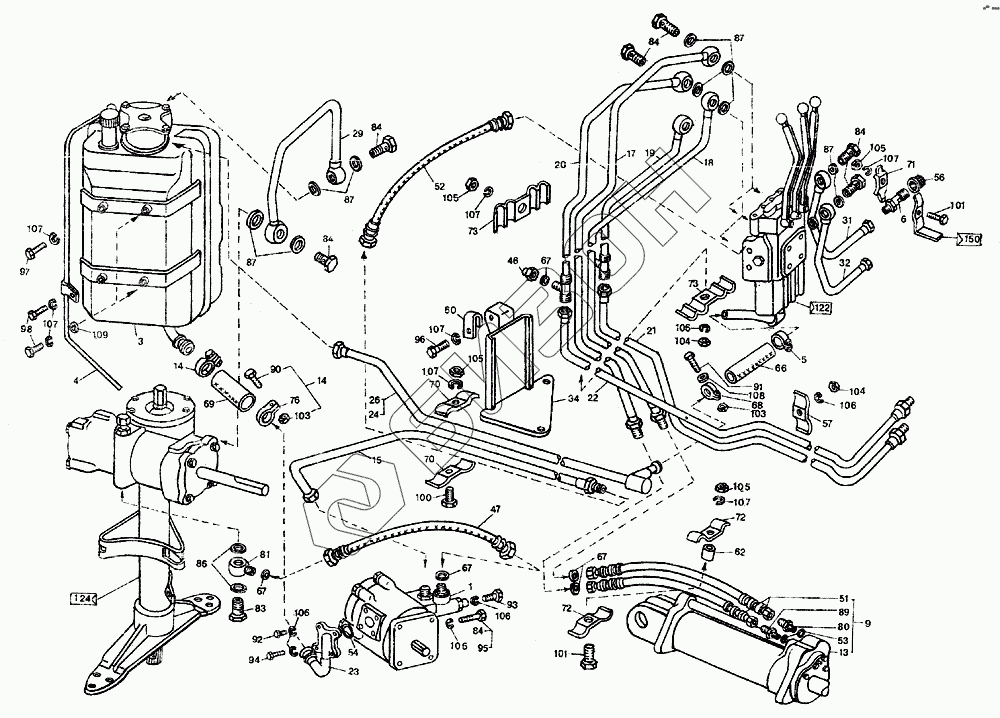

Графический каталог запасных частей к технике: ЛТЗ-55. Система гидравлическая
1
3
4
5
6
9
13
14
14
15
17
18
19
20
21
22
23
24
26
29
31
32
34
46
47
51
52
53
54
56
57
60
62
66
67
67
67
67
68
69
70
70
71
72
72
73
73
76
80
81
83
84
84
84
84
84
86
87
87
87
87
89
90
91
92
93
94
95
96
97
98
100
101
101
103
103
104
104
105
105
105
105
106
106
106
106
106
107
107
107
107
107
107
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Т40М1-3405190 | Клапан деления потока |
Загрузка ...
|
|
| 3 | Т40-4600200-Г-01 | Бак с фильтром |
Загрузка ...
|
|
| 4 | Т40-4614090 | Трубка дренажная |
Загрузка ...
|
|
| 5 | Т40-4616080 | Хомут |
Загрузка ...
|
|
| 6 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 9 | Т40М1-4616620-Б-01 | Гидроцилиндр со шлангами |
Загрузка ...
|
|
| 13 | Ц80Х200-3-1-У | Гидроцилиндр |
Загрузка ...
|
|
| 14 | 15-64с07А | Хомут |
Загрузка ...
|
|
| 15 | Т40М1-4616020-01 | Труба нагнетательная |
Загрузка ...
|
|
| 17 | Т40М1-4616040 | Трубка гидроцилиндра |
Загрузка ...
|
|
| 18 | Т40М1-4616050 | Трубка гидроцилиндра |
Загрузка ...
|
|
| 19 | Т40М1-4616060-Б | Труба нижняя |
Загрузка ...
|
|
| 20 | Т40М1-4616070-Б | Труба верхняя |
Загрузка ...
|
|
| 21 | Т40М1-4616100-Б | Труба задних выводов |
Загрузка ...
|
|
| 22 | Т40М1-4616110-Б | Труба задних выводов |
Загрузка ...
|
|
| 23 | Т25-4616120-Е-01 | Патрубок насоса |
Загрузка ...
|
|
| 24 | Т40М1-4616130 | Труба сливная |
Загрузка ...
|
|
| 26 | Т40М1-4616130-01 | Труба сливная |
Загрузка ...
|
|
| 29 | Т40М1-4616170 | Труба сливная гидроусилителя |
Загрузка ...
|
|
| 31 | Т40М1-4616180 | Труба боковых выводов |
Загрузка ...
|
|
| 32 | Т40М1-4616190 | Труба боковых выводов |
Загрузка ...
|
|
| 34 | Т40М1-4616290 | Кронштейн |
Загрузка ...
|
|
| 46 | Н.036.12.010-02 | Заглушка |
Загрузка ...
|
|
| 47 | Н.036.83.350 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 51 | Н.036.83.430 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 52 | Н.036.85.360 | Рукав высокого давления П-16 |
Загрузка ...
|
|
| 53 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 54 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 56 | 50-4607039-01 | Колпак |
Загрузка ...
|
|
| 57 | Т40М1-4616011 | Скоба 14.10.32 |
Загрузка ...
|
|
| 60 | Т40S1-4616016 | Скоба |
Загрузка ...
|
|
| 62 | Т40М1-4616019 | Втулка |
Загрузка ...
|
|
| 66 | Т40М1-4616026 | Рукав-деталь |
Загрузка ...
|
|
| 67 | Т25-4616048 | Кольцо уплотнительное |
Загрузка ...
|
|
| 68 | Т40-4616081 | Лента |
Загрузка ...
|
|
| 69 | Т25-4616127 | Шланг |
Загрузка ...
|
|
| 70 | Т40М1-4616257 | Скоба 18/23 |
Загрузка ...
|
|
| 71 | Т40М1-4616271-01 | Планка |
Загрузка ...
|
|
| 72 | Т25-4616285-01 | Планка |
Загрузка ...
|
|
| 73 | Т25-4616286-01 | Планка |
Загрузка ...
|
|
| 76 | 15-64021 | Лента |
Загрузка ...
|
|
| 80 | Н.036.04.003 | Штуцер |
Загрузка ...
|
|
| 81 | Н.036.26.002 | Угольник |
Загрузка ...
|
|
| 83 | Н.036.27.008 | Болт поворотного угольника |
Загрузка ...
|
|
| 84 | Н.036.27.011 | Болт угольника |
Загрузка ...
|
|
| 86 | Н.036.28.002 | Шайба |
Загрузка ...
|
|
| 87 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 89 | Н.036.65.000-04 | Клапан замедлительный |
Загрузка ...
|
|
| 90 | М6-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 91 | М6-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 92 | М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 93 | М8-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 94 | М8-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 95 | М8-6gх55.88.019 | Болт |
Загрузка ...
|
|
| 96 | М10-6gх18.88.019 | Болт |
Загрузка ...
|
|
| 97 | М10-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 98 | М10-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 100 | М10-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 101 | М10-6gх45.88.019 | Болт |
Загрузка ...
|
|
| 103 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 104 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 105 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 106 | 8Т65Г06 | Шайба |
Загрузка ...
|
|
| 107 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 108 | А.6.01.019 | Шайба |
Загрузка ...
|
|
| 109 | А.10.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
