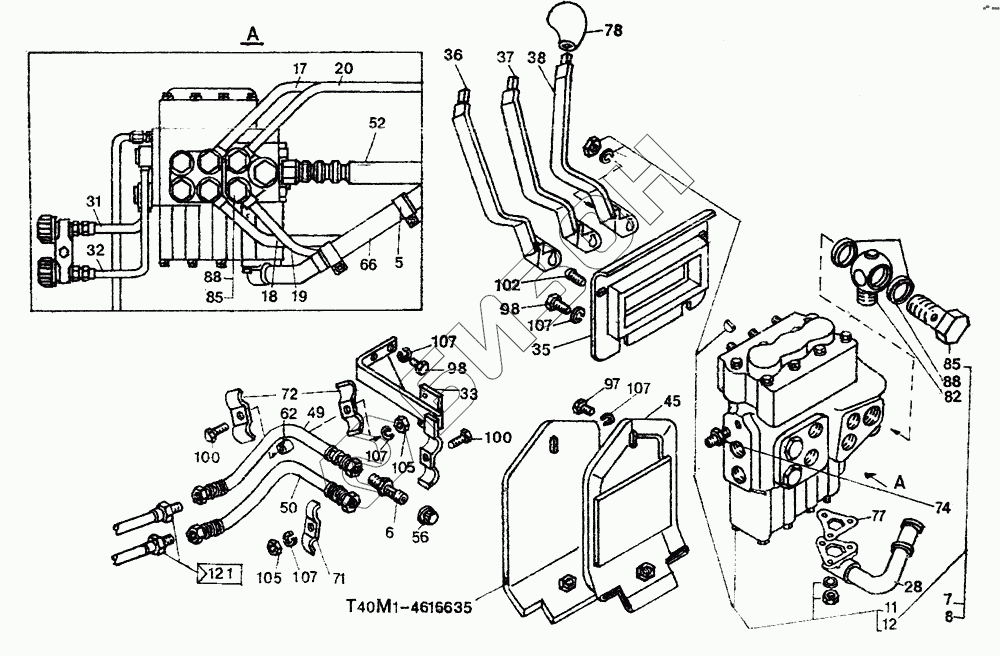

Графический каталог запасных частей к технике: ЛТЗ-55. Система гидравлическая
5
6
7
8
11
12
17
18
19
20
28
31
32
33
35
36
37
38
45
49
50
52
56
62
66
71
72
74
77
78
82
85
85
88
88
97
98
98
100
100
102
105
105
107
107
107
107
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 5 | Т40-4616080 | Хомут |
Загрузка ...
|
|
| 6 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 7 | Т40М1-4616610-Б-01 | Гидрораспределитель с трубой |
Загрузка ...
|
|
| 8 | Т40М1-4616610-Б-03 | Гидрораспределитель с трубой |
Загрузка ...
|
|
| 11 | Р80-23.20.000 | Гидрораспределитель Р80-2/1-222 ГОСТ 8754-80 |
Загрузка ...
|
|
| 12 | Р80-23Р20.000 | Гидрораспределитель Р80.3.04.333У |
Загрузка ...
|
|
| 17 | Т40М1-4616040 | Трубка гидроцилиндра |
Загрузка ...
|
|
| 18 | Т40М1-4616050 | Трубка гидроцилиндра |
Загрузка ...
|
|
| 19 | Т40М1-4616060-Б | Труба нижняя |
Загрузка ...
|
|
| 20 | Т40М1-4616070-Б | Труба верхняя |
Загрузка ...
|
|
| 28 | Т40М1-4616140-Б-01 | Труба сливная |
Загрузка ...
|
|
| 31 | Т40М1-4616180 | Труба боковых выводов |
Загрузка ...
|
|
| 32 | Т40М1-4616190 | Труба боковых выводов |
Загрузка ...
|
|
| 33 | Т40М1-4616250 | Кронштейн задних выводов |
Загрузка ...
|
|
| 35 | Т40М1-4616300 | Крышка с уплотнителем |
Загрузка ...
|
|
| 36 | Т40М1-4616350 | Рукоятка правая |
Загрузка ...
|
|
| 37 | Т40М1-4616360 | Рукоятка средняя |
Загрузка ...
|
|
| 38 | Т40М1-4616370 | Рукоятка левая |
Загрузка ...
|
|
| 45 | Т40М1-4616640 | Крышка |
Загрузка ...
|
|
| 49 | Н.036.83.400 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 50 | Н.036.83.410 | Рукав высокого давления П-12 |
Загрузка ...
|
|
| 52 | Н.036.85.360 | Рукав высокого давления П-16 |
Загрузка ...
|
|
| 56 | 50-4607039-01 | Колпак |
Загрузка ...
|
|
| 62 | Т40М1-4616019 | Втулка |
Загрузка ...
|
|
| 66 | Т40М1-4616026 | Рукав-деталь |
Загрузка ...
|
|
| 71 | Т40М1-4616271-01 | Планка |
Загрузка ...
|
|
| 72 | Т25-4616285-01 | Планка |
Загрузка ...
|
|
| 74 | Т40S-4616525-Б | Штуцер |
Загрузка ...
|
|
| 77 | 15-64140 | Прокладка |
Загрузка ...
|
|
| 78 | А13.16.000 | Рукоятка |
Загрузка ...
|
|
| 82 | Н.036.26.009 | Угольник |
Загрузка ...
|
|
| 85 | Н.036.27.023 | Болт поворотного угольника |
Загрузка ...
|
|
| 88 | Н.036.28.006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 97 | М10-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 98 | М10-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 100 | М10-6gх40.88.019 | Болт |
Загрузка ...
|
|
| 102 | В.М6-6gх12.58.019 | Винт |
Загрузка ...
|
|
| 105 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 107 | 100Т65Г06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
