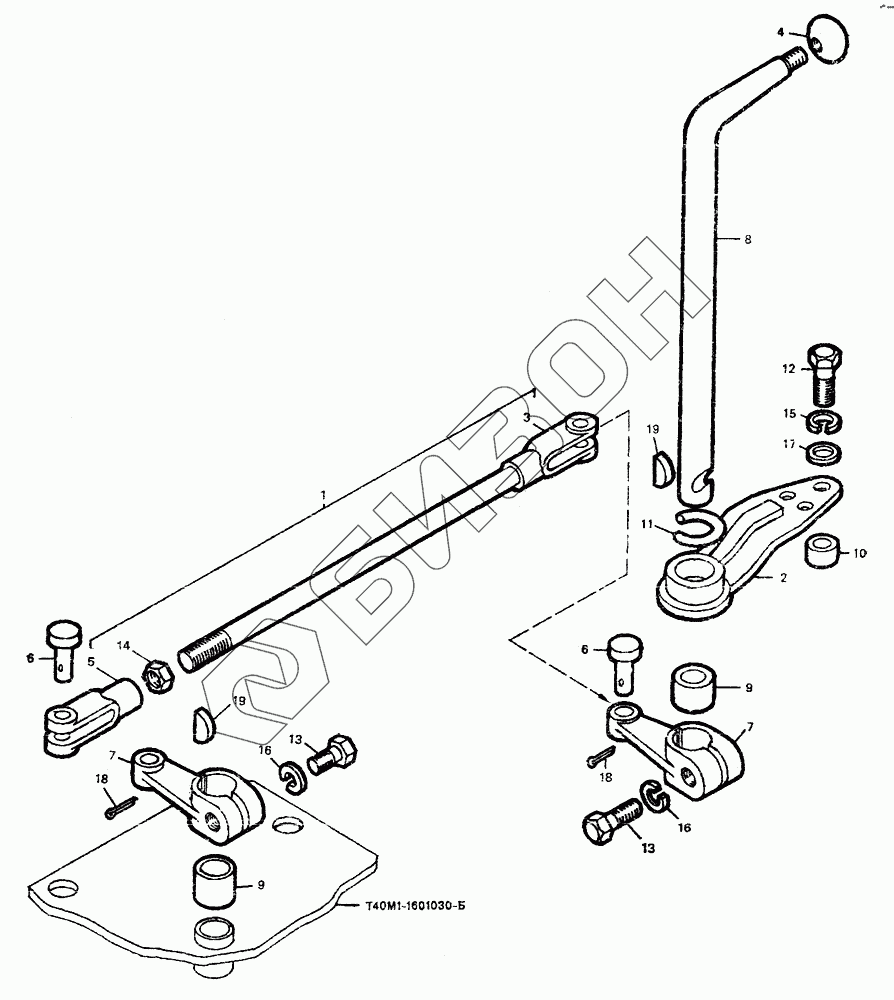

Графический каталог запасных частей к технике: ЛТЗ-55. Управление боковым ВОМ
Т40М1-4206110-01
Т40М1-1601030-Б
1
2
3
4
5
6
6
7
7
8
9
9
10
11
12
13
13
14
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М1-4206110-01 | Т40М1-4206110-01 | Управление боковым ВОМ |
Загрузка ...
|
|
| Т40М1-1601030-Б | Т40М1-1601030-Б | Крышка корпуса |
Загрузка ...
|
|
| 1 | Т40М1-4206150 | Тяга с вилками |
Загрузка ...
|
|
| 2 | Т40М1-4206120 | Опора |
Загрузка ...
|
|
| 3 | Т40М1-4206160 | Тяга с вилками |
Загрузка ...
|
|
| 4 | Д42-1108160-01 | Наконечник |
Загрузка ...
|
|
| 5 | Т25-1602136-А | Вилка тяги |
Загрузка ...
|
|
| 6 | Т25-1602138 | Палец |
Загрузка ...
|
|
| 7 | Т25-1602143 | Рычаг блокировки |
Загрузка ...
|
|
| 8 | Т40М1-4206111 | Рукоятка |
Загрузка ...
|
|
| 9 | Т40М1-4206112 | Втулка |
Загрузка ...
|
|
| 10 | Т40М1-4206113 | Втулка |
Загрузка ...
|
|
| 11 | Д08005-А | Кольцо пружинное |
Загрузка ...
|
|
| 12 | М8-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 13 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 14 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 8Т65Г06 | Шайба |
Загрузка ...
|
|
| 16 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 17 | А.8.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 19 | 5х7,5 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
