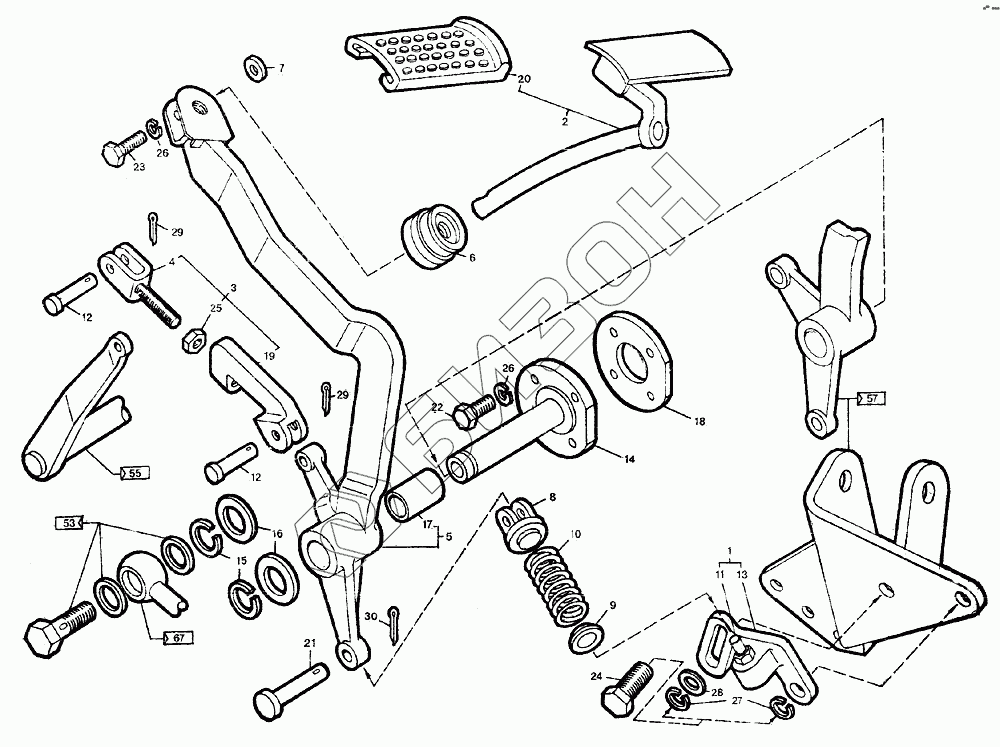

Графический каталог запасных частей к технике: ЛТЗ-55. Управление муфтой ВОМ
Т40М1-4216560-02
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М1-4216560-02 | Т40М1-4216560-02 | Управление муфтой ВОМ |
Загрузка ...
|
|
| 1 | Т40М1-1602180 | Кронштейн |
Загрузка ...
|
|
| 2 | Т40М1-4216140 | Педаль |
Загрузка ...
|
|
| 3 | Т40М1-4216150 | Тяга с вилкой |
Загрузка ...
|
|
| 4 | Т40М1-4216130 | Вилка с хвостовиком |
Загрузка ...
|
|
| 5 | Т40М1-4216170-01 | Рычаг педали |
Загрузка ...
|
|
| 6 | Т40М1-1602011 | Уплотнитель |
Загрузка ...
|
|
| 7 | Т40М1-1602017 | Шайба |
Загрузка ...
|
|
| 8 | 50-1602027 | Упор |
Загрузка ...
|
|
| 9 | Т40М1-1602029 | Шайба упорная |
Загрузка ...
|
|
| 10 | 50-1602032 | Пружина |
Загрузка ...
|
|
| 11 | 50-1602033-А | Болт |
Загрузка ...
|
|
| 12 | Т25-1602138 | Палец |
Загрузка ...
|
|
| 13 | Т40М1-1602181 | Кронштейн |
Загрузка ...
|
|
| 14 | Т40М1-1900011 | Ось педалей |
Загрузка ...
|
|
| 15 | Т25-1900013 | Кольцо 2Б24 ГОСТ 13940-68 |
Загрузка ...
|
|
| 16 | Т25-3504049 | Шайба черная |
Загрузка ...
|
|
| 17 | Т40-3504063-Т | Втулка |
Загрузка ...
|
|
| 18 | Т25-4216147 | Прокладка уплотнительная |
Загрузка ...
|
|
| 19 | Т40М1-4216151 | Тяга |
Загрузка ...
|
|
| 20 | А.13.33.002 | Чехол |
Загрузка ...
|
|
| 21 | А40295 | Палец вилки |
Загрузка ...
|
|
| 22 | М10-6gх25.88.019 | Болт |
Загрузка ...
|
|
| 23 | М10-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 24 | М12-6gх30.88.019 | Болт |
Загрузка ...
|
|
| 25 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | 100Т65Г06 | Шайба |
Загрузка ...
|
|
| 27 | 120Т65Г06 | Шайба |
Загрузка ...
|
|
| 28 | А.12.01.019 | Шайба |
Загрузка ...
|
|
| 29 | 2х20.019 | Шплинт |
Загрузка ...
|
|
| 30 | 3,2х20.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
