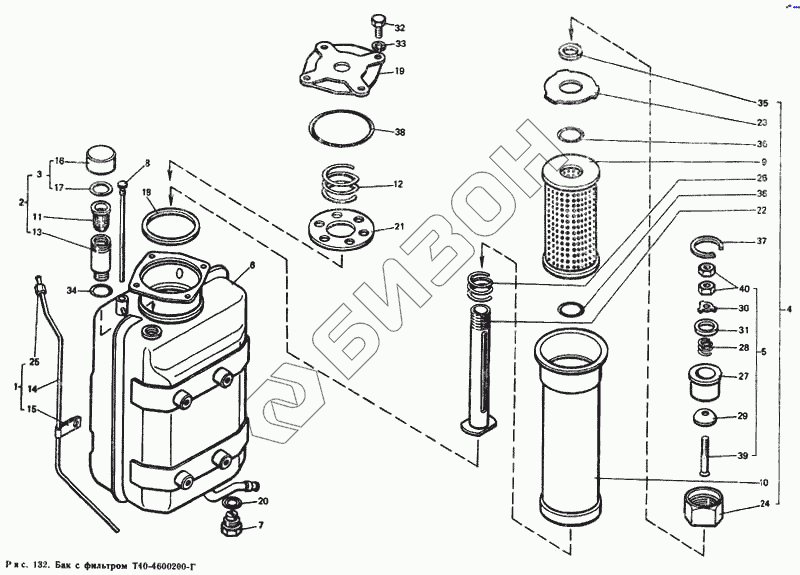

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Бак с фильтром Е40-4600200-Г
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40-4600200-Г | Т40-4600200-Г | Бак с фильтром |
Загрузка ...
|
|
| 1 | Т40-4614090 | Трубка дренажная |
Загрузка ...
|
|
| 2 | Т40-4614120 | Фильтр заливной (476117671106) |
Загрузка ...
|
|
| 3 | Т40-4614130 | Пробка |
Загрузка ...
|
|
| 4 | А28.04.00.000 | Фильтр сливной ФСБ 25-80-0,63 |
Загрузка ...
|
|
| 5 | 8.20.000 | Клапан |
Загрузка ...
|
|
| 6 | Т40-4614020-Г | Бак (476117669808) |
Загрузка ...
|
|
| 7 | Т50-4614060 | Пробка с магнитом |
Загрузка ...
|
|
| 8 | Т40-4614080 | Щуп |
Загрузка ...
|
|
| 9 | 635-1-06-УХЛ2 | Элемент фильтрующий ТУ 112 046 86 |
Загрузка ...
|
|
| 10 | А28.04.20.000 | Корпус |
Загрузка ...
|
|
| 11 | А70.01.000 | Фильтр |
Загрузка ...
|
|
| 12 | Т40-4614019 | Пружина |
Загрузка ...
|
|
| 13 | Т40-4614022-Г | Бонка заливная (476117671909) |
Загрузка ...
|
|
| 14 | Т40-4614092 | Трубка дренажная |
Загрузка ...
|
|
| 15 | Т25-4614093-А | Скоба |
Загрузка ...
|
|
| 16 | Т40-4614132 | Пробка |
Загрузка ...
|
|
| 17 | Т40-4614134 | Кольцо |
Загрузка ...
|
|
| 18 | Т40-4614163 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | Т40-4615012-В | Крышка фильтра |
Загрузка ...
|
|
| 20 | Т25-4615016 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | Т40-4615058 | Диск (476117670900) |
Загрузка ...
|
|
| 22 | А28.04.00.004 | Труба |
Загрузка ...
|
|
| 23 | А28.04.00.005 | Ограничитель |
Загрузка ...
|
|
| 24 | А28.04.00.006 | Втулка |
Загрузка ...
|
|
| 25 | ДО1072 | Гайка |
Загрузка ...
|
|
| 26 | 2.00.010 | Пружина |
Загрузка ...
|
|
| 27 | 8.20.001 | Чашка |
Загрузка ...
|
|
| 28 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 29 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 30 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 31 | 8.20.007 | Кольцо |
Загрузка ...
|
|
| 32 | Болт М8-6gХ20.88.35 ГОСТ 7796-70 | Болт М8-6gХ20.88.35 ГОСТ 7796-70 |
Загрузка ...
|
|
| 33 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Кольцо 024-28-25-2-2 ГОСТ 18829-73 | Кольцо 024-28-25-2-2 ГОСТ 18829-73 |
Загрузка ...
|
|
| 35 | Кольцо 040-044-25-2-2 ГОСТ 9833-73 | Кольцо 040-044-25-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 36 | Кольцо 042-050-46-2-2 ГОСТ 9833-73 | Кольцо 042-050-46-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 37 | Кольцо запорное 40 МН 470-61 | Кольцо запорное 40 МН 470-61 |
Загрузка ...
|
|
| 38 | Кольцо 130-135-25-2-2 ГОСТ 18829-73 | Кольцо 130-135-25-2-2 ГОСТ 18829-73 |
Загрузка ...
|
|
| 39 | Винт ВТМ6-6gХ40.66.019 ГОСТ 17475-80 | Винт ВТМ6-6gХ40.66.019 ГОСТ 17475-80 |
Загрузка ...
|
|
| 40 | Гайка 2М6.6Н.0.4 ГОСТ 5915-70 | Гайка 2М6.6Н.0.4 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
