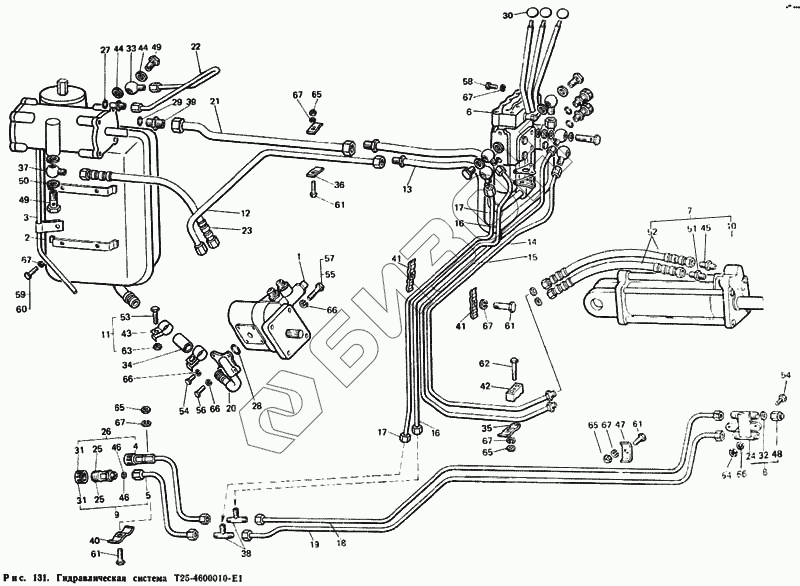

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Гидравлическая система Т25-4600010-Е1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
45
46
46
47
47
48
49
49
50
51
52
53
54
54
55
56
57
58
59
60
61
61
61
61
62
63
63
64
65
65
65
66
66
66
66
66
67
67
67
67
67
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т25-4600010-Е1 | Т25-4600010-Е1 | Гидравлическая система |
Загрузка ...
|
|
| Т25-4600010-Е1 | Т25-4600010-Е1 | Гидравлическая система |
Загрузка ...
|
|
| Т25-4600010-Е1 | Т25-4600010-Е1 | Гидравлическая система |
Загрузка ...
|
|
| Т25-4600010-Е1 | Т25-4600010-Е1 | Гидравлическая система |
Загрузка ...
|
|
| Т25-4600010-Е1 | Т25-4600010-Е1 | Гидравлическая система |
Загрузка ...
|
|
| 1 | Т30-3405190 | Клапан потока со штуцерами |
Загрузка ...
|
|
| 2 | Т40-4600200-Г | Бак с фильтром |
Загрузка ...
|
|
| 3 | Т40-4614090 | Трубка дренажная |
Загрузка ...
|
|
| 4 | Т25-4616180-Б | Трубка верхняя |
Загрузка ...
|
|
| 5 | Т404616190 | Трубка нижняя |
Загрузка ...
|
|
| 6 | Т40-4616610 | Гидрораспределитель с рукоятками |
Загрузка ...
|
|
| 7 | Т40-4616620 | Гидроцилиндр со шлангами |
Загрузка ...
|
|
| 8 | Т40-4616650Б | Кронштейн с переходниками и заглушками |
Загрузка ...
|
|
| 9 | Т40-4616660 | Трубка нижняя с клапаном |
Загрузка ...
|
|
| 10 | Ц90-1212001-А | Гидроцилиндр Ц90Х200-2 ГОСТ 8755-80 |
Загрузка ...
|
|
| 11 | 15-64С07А | Хомутик |
Загрузка ...
|
|
| 12 | Т25-4616020Е | Трубка нагнетательная |
Загрузка ...
|
|
| 13 | Т25-4616030-В | Трубка нагнетательная |
Загрузка ...
|
|
| 14 | Т25-4616040-Д1 | Трубка основного гидроцилиндра нижняя |
Загрузка ...
|
|
| 15 | Т25-4616050Д1 | Трубка основного гидроцилиндра верхняя |
Загрузка ...
|
|
| 16 | Т25-4616060-Б | Трубка левая верхняя |
Загрузка ...
|
|
| 17 | Т25-4616070Б1 | Трубка левая нижняя |
Загрузка ...
|
|
| 18 | Т25-4616100-А | Трубка верхняя заднего вывода |
Загрузка ...
|
|
| 19 | Т25-4616110-А | Трубка нижняя заднего вывода |
Загрузка ...
|
|
| 20 | Т25-4616120-Е | Патрубок насоса нижний (476117208206) |
Загрузка ...
|
|
| 21 | Т25-4616130-В | Трубка сливная (476117209402) |
Загрузка ...
|
|
| 22 | Т25-4616170 | Трубка сливная гидроусилителя |
Загрузка ...
|
|
| 23 | Т25-4616240-А | Рукав высокого давления 012 |
Загрузка ...
|
|
| 24 | Т25-4616250-Б | Кронштейн с переходниками |
Загрузка ...
|
|
| 25 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 25 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 25 | 3057-4616330 | Клапан запорного устройства |
Загрузка ...
|
|
| 26 | Т40-4616640 | Трубка верхняя с клапаном |
Загрузка ...
|
|
| 27 | НШ10-0101034 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | НШ46-0505037 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | НШ46-0505046 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | Д42-1108160 | Наконечник рукоятки |
Загрузка ...
|
|
| 31 | Т40-4616039 | Колпак |
Загрузка ...
|
|
| 31 | Т40-4616039 | Колпак |
Загрузка ...
|
|
| 31 | Т40-4616039 | Колпак |
Загрузка ...
|
|
| 32 | Т25-4616048 | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | Т25-4616113-А | Угольник поворотный |
Загрузка ...
|
|
| 34 | Т25-4616127 | Шланг |
Загрузка ...
|
|
| 35 | Т25-4616252 | Планка |
Загрузка ...
|
|
| 36 | Т25-4616257-Б | Планка крепления трубок |
Загрузка ...
|
|
| 37 | Т25-4616259-А1 | Угольник поворотный |
Загрузка ...
|
|
| 38 | Т25-4616281 | Тройник |
Загрузка ...
|
|
| 39 | Т25-4616283 | Штуцер |
Загрузка ...
|
|
| 40 | Т25-4616285 | Планка |
Загрузка ...
|
|
| 41 | Т25-4616286 | Планка крепления трубок |
Загрузка ...
|
|
| 42 | Т40-4616526 | Опора |
Загрузка ...
|
|
| 43 | 15-64021-Б | Лента хомута |
Загрузка ...
|
|
| 44 | 15-64119 | Штуцер |
Загрузка ...
|
|
| 45 | 15-64150 | Штуцер |
Загрузка ...
|
|
| 46 | 15-64165 | Кольцо промежуточное |
Загрузка ...
|
|
| 47 | 15-64173 | Планка крепления трубок |
Загрузка ...
|
|
| 47 | 15-64173 | Планка крепления трубок |
Загрузка ...
|
|
| 48 | Н.036.12.010-02 | Заглушка |
Загрузка ...
|
|
| 49 | Н.036.27.008 | Болт поворотного угольника |
Загрузка ...
|
|
| 50 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 51 | Н.036.60.020 | Клапан замедлительный |
Загрузка ...
|
|
| 52 | Н.036.83.010 | Рукав высокого давления П диам. 12 |
Загрузка ...
|
|
| 53 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 | Болт М6-6gх30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 54 | Болт М8-6gХ20.88.35.019 ГОСТ 7796-70 | Болт М8-6gХ20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 55 | Болт М8-6gХ25.88.35.019 ГОСТ 7796-70 | Болт М8-6gХ25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 56 | Болт М8-6gХ40.88.35.019 ГОСТ 7795-70 | Болт М8-6gХ40.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 57 | Болт М8-6gХ55.88.35.019 ГОСТ 7795-70 | Болт М8-6gХ55.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 58 | Болт М10-6gХ 18.58.019 ГОСТ 7796-70 | Болт М10-6gХ 18.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 59 | Болт М10-6gХ20.58.0 19 ГОСТ 7796-70 | Болт М10-6gХ20.58.0 19 ГОСТ 7796-70 |
Загрузка ...
|
|
| 60 | Болт М10-6gХ25.58.019 ГОСТ 7796-70 | Болт М10-6gХ25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 61 | Болт М10-6gХ40.58.019 ГОСТ 7796-70 | Болт М10-6gХ40.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 62 | Болт М10-6gХ60.58.019 ГОСТ 7795-70 | Болт М10-6gХ60.58.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 63 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 63 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 64 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 65 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 66 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 67 | Шайба 10 Т 65Г 06 ГОСТ 6402-70 | Шайба 10 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
