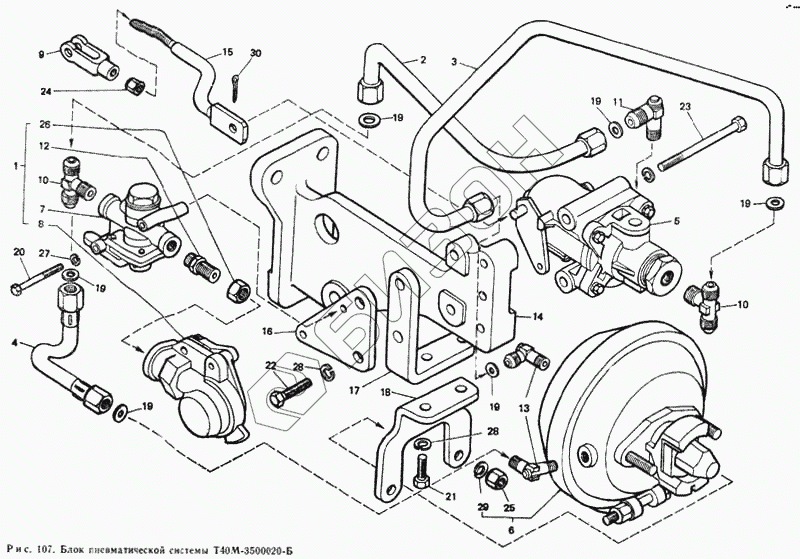

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Блок пневматической системы Т40М-3500020-Б
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
19
19
19
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М-3500020-Б | Т40М-3500020-Б | Блок пневматической системы (476117612210) |
Загрузка ...
|
|
| 1 | Т40М-3500050 | Головка с краном |
Загрузка ...
|
|
| 2 | Т40М-3506050-А | Трубка к разобщительному клапану |
Загрузка ...
|
|
| 3 | Т40М-3506080-А | Трубка к пневмопереходнику |
Загрузка ...
|
|
| 4 | Т40М-3506090-А | Трубка от пневмопереходника |
Загрузка ...
|
|
| 5 | А29.61.00-В | Кран тормозной |
Загрузка ...
|
|
| 6 | А29.66.000 | Пневмопереходник |
Загрузка ...
|
|
| 7 | А29.71.000 | Кран разобщительный |
Загрузка ...
|
|
| 8 | А29.76.000 | Головка соединительная |
Загрузка ...
|
|
| 9 | Т25-1602136-А | Вилка тяги |
Загрузка ...
|
|
| 10 | Т40М-3506025 | Штуцер |
Загрузка ...
|
|
| 10 | Т40М-3506025 | Штуцер |
Загрузка ...
|
|
| 11 | Т40-3506026 | Штуцер угловой |
Загрузка ...
|
|
| 12 | Т40-3506028 | Штуцер |
Загрузка ...
|
|
| 13 | Т40М-3506029 | Штуцер 1/4" |
Загрузка ...
|
|
| 14 | Т40В-3525044-А | Кронштейн |
Загрузка ...
|
|
| 15 | Т40М-3525047 | Тяга |
Загрузка ...
|
|
| 16 | Т40М-3525049 | Кронштейн разобщительного крана |
Загрузка ...
|
|
| 17 | Т40М-3525077-А | Кронштейн верхний |
Загрузка ...
|
|
| 18 | Т40М-3525078-А | Кронштейн нижний |
Загрузка ...
|
|
| 19 | Т25-4616048 | Кольцо уплотнительное |
Загрузка ...
|
|
| 20 | Болт М8-6gХ60.88.35.019 ГОСТ 7795-70 | Болт М8-6gХ60.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 21 | Болт М10-6gХ25.88.35.019 ГОСТ 7796-70 | Болт М10-6gХ25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 22 | Болт М10-6gХ35.88.35.019 ГОСТ 7796-70 | Болт М10-6gХ35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | Болт М10-6gХ100.88.35.019 ГОСТ 7795-70 | Болт М10-6gХ100.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 24 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М12Х1,25-6Н.019 ГОСТ 5915-70 | Гайка М12Х1,25-6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Гайка М22Х1,5-6Н.06.019 ГОСТ 15552-70 | Гайка М22Х1,5-6Н.06.019 ГОСТ 15552-70 |
Загрузка ...
|
|
| 27 | Шайба 8 Т 65Т 06 ГОСТ 6402-70 | Шайба 8 Т 65Т 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Шплинт 2Х20.019 ГОСТ 397-79 | Шплинт 2Х20.019 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
