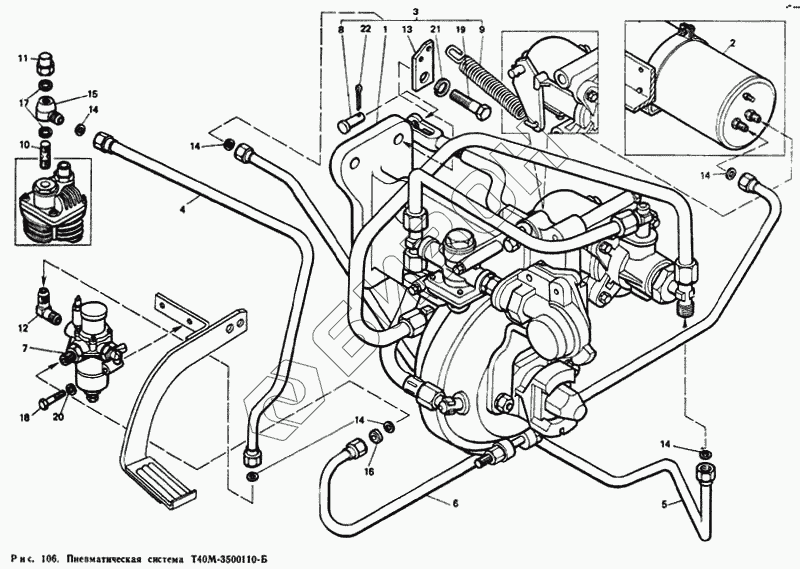

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Пневматическая система Т40М-3500110-Б
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М-3500110-Б | Т40М-3500110-Б | Пневматическая система |
Загрузка ...
|
|
| Т40М-3500110-Б | Т40М-3500110-Б | Пневматическая система |
Загрузка ...
|
|
| Т40М-3500110-Б | Т40М-3500110-Б | Пневматическая система |
Загрузка ...
|
|
| Т40М-3500110-Б | Т40М-3500110-Б | Пневматическая система |
Загрузка ...
|
|
| Т40М-3500110-Б | Т40М-3500110-Б | Пневматическая система |
Загрузка ...
|
|
| 1 | Т40М-3500020-Б | Блок пневматической системы (476117612210) |
Загрузка ...
|
|
| 2 | Т40М-3500030-А | Установка воздушного баллона |
Загрузка ...
|
|
| 3 | Т40М-3500080-Б | Блок пневматической системы с деталями управления |
Загрузка ...
|
|
| 4 | Т40-3506020 | Трубка к регулятору давления |
Загрузка ...
|
|
| 5 | Т40М-3506030 | Трубка от воздушного баллона к крану разобщительному |
Загрузка ...
|
|
| 6 | Т40М-3506040 | Трубка к воздушному баллону |
Загрузка ...
|
|
| 7 | А29.51.000-01 | Регулятор давления |
Загрузка ...
|
|
| 8 | Т25-1602138 | Палец |
Загрузка ...
|
|
| 9 | 50-1602152 | Пружина |
Загрузка ...
|
|
| 10 | Т40М-3506023-А | Штуцер 1/2" |
Загрузка ...
|
|
| 11 | Т40М-3506024 | Гайка колпачковая |
Загрузка ...
|
|
| 12 | Т40-3506026 | Штуцер угловой |
Загрузка ...
|
|
| 13 | Т40М-3525045 | Ушко пружины |
Загрузка ...
|
|
| 14 | Т25-4616048 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | Т25-4616113-А | Угольник поворотный |
Загрузка ...
|
|
| 16 | 15-64165 | Кольцо промежуточное |
Загрузка ...
|
|
| 17 | Н.036.28.004 | Шайба |
Загрузка ...
|
|
| 18 | Болт М10-6gХ60.88.35.019 ГОСТ 7796-70 | Болт М10-6gХ60.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Болт М14-6gХ40.88.35.019 ГОСТ 7796-70 | Болт М14-6gХ40.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Шайба 10 ОТ 65 Г 06 ГОСТ 6402-70 | Шайба 10 ОТ 65 Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | Шплинт 2Х20 ГОСТ 397-79 | Шплинт 2Х20 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
