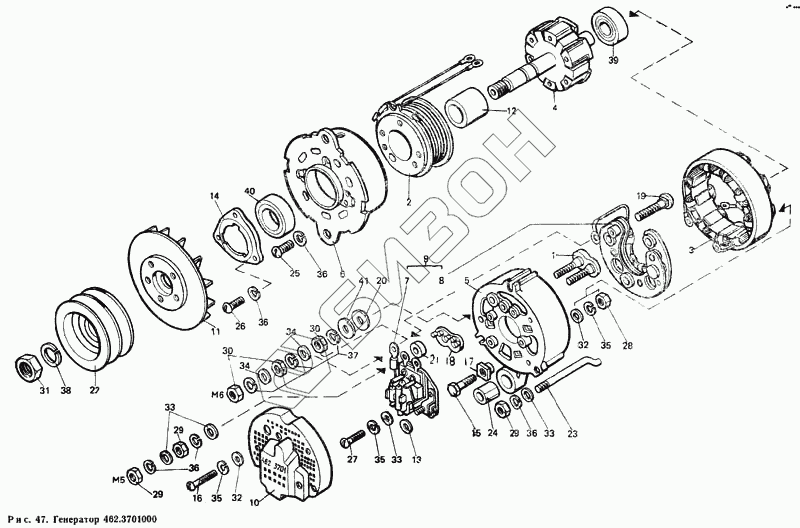

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Генератор 462.3701000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
29
30
30
31
32
32
33
33
33
34
34
35
35
35
36
36
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 462.3701000 | 462.3701000 | Генератор 462.3701 ТУ 37.003.1216-84 |
Загрузка ...
|
|
| 462.3701000 | 462.3701000 | Генератор 462.3701 ТУ 37.003.1216-84 |
Загрузка ...
|
|
| 1 | 46.3701020 | Панель выводов |
Загрузка ...
|
|
| 2 | 46.3701060 | Катушка возбуждения |
Загрузка ...
|
|
| 3 | 46.3701100 | Статор |
Загрузка ...
|
|
| 4 | 46.3701200 | Ротор |
Загрузка ...
|
|
| 5 | 46.3701300 | Крышка задняя |
Загрузка ...
|
|
| 6 | 46.3701400-01 | Крышка передняя |
Загрузка ...
|
|
| 7 | ЖГИК.435315.002 | Регулирующее устройство |
Загрузка ...
|
|
| 8 | ЖГИК.435111.003 | Выпрямитель |
Загрузка ...
|
|
| 9 | ИАЕЮ.435111.005 | Блок полупроводниковый выпрямительный БПВ23-50 ТУ 16 729 405-83 |
Загрузка ...
|
|
| 10 | 46.3701001 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 11 | 46.3701003 | Вентилятор |
Загрузка ...
|
|
| 12 | 46.3701005 | Втулка ротора |
Загрузка ...
|
|
| 13 | 46.3701006 | Кольцо резиновое |
Загрузка ...
|
|
| 14 | 46.3701007 | Крышка подшипника |
Загрузка ...
|
|
| 15 | 46.3701008 | Болт М4Х27,5 |
Загрузка ...
|
|
| 16 | 46.3701009 | Винт М4Х28 |
Загрузка ...
|
|
| 17 | 46.3701011 | Изолятор фазный |
Загрузка ...
|
|
| 18 | 46.3701013 | Изолятор |
Загрузка ...
|
|
| 19 | 46.3701015 | Болт М6Х53 |
Загрузка ...
|
|
| 20 | 46.3701017 | Шайба изоляционная |
Загрузка ...
|
|
| 21 | 46.3701018 | Втулка распорная |
Загрузка ...
|
|
| 22 | 462.3701051 | Шкив |
Загрузка ...
|
|
| 23 | 46.3701080 | Болт стяжной |
Загрузка ...
|
|
| 24 | 46.3701081 | Втулка разрезная |
Загрузка ...
|
|
| 25 | 001300-05 | Винт М5-6gх14,5.48.016 |
Загрузка ...
|
|
| 26 | 001300-13 | Винт М5-6gх26.48.016, ОСТ 37.001.127-75 |
Загрузка ...
|
|
| 27 | 45 9432 1054 | Винт М4-6gх12.42.016, ОСТ 37.001.127-75 (001300-17) |
Загрузка ...
|
|
| 28 | 45 9552 1352 | Гайка М4-6Н.5.А.016 ОСТ 37.001.124-75 (002100) |
Загрузка ...
|
|
| 29 | 002100-02 | Гайка М5-6Н.5.016 ОСТ 37.001.124-75 |
Загрузка ...
|
|
| 30 | 002100-03 | Гайка М6-6Н.5.019 ОСТ 37.001.124-75 |
Загрузка ...
|
|
| 31 | 002100-07 | Гайка М16х1,5-6Н.5.А.019 ГОСТ 5929-70 |
Загрузка ...
|
|
| 32 | 45 9811 1203 | Шайба 4 ОСТ 37.001.144-75 (002500-01) |
Загрузка ...
|
|
| 33 | 002500-03 | Шайба 5.01.016 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | 002500-05 | Шайба 6.01.016 ГОСТ 10450-78 |
Загрузка ...
|
|
| 35 | 45 9816 1003 | Шайба 4Л ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 36 | 45 9816 1004 | Шайба 5Л ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 37 | 45 9816 1005 | Шайба 6Л ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 38 | 45 9951 6013 | Шайба 16 Л 65Г 016 ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | 6-180502К1С9 | Подшипник ТУ 4538-АВ |
Загрузка ...
|
|
| 40 | 6-180603КС9 | Подшипник ТУ 4538-АВ (46198271402) |
Загрузка ...
|
|
| 41 | 45 9811 1255 | Шайба 6 ОСТ 37.001.144-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
