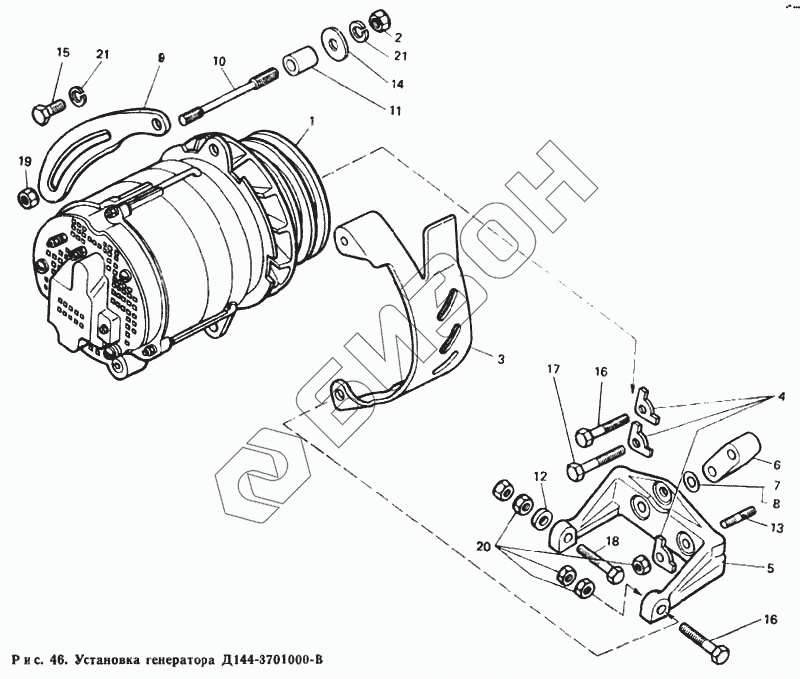

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Установка генератора Д144-3701000-В
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-3701000-В | Д144-3701000-В | Установка генератора |
Загрузка ...
|
|
| Д144-3701000-В | Д144-3701000-В | Установка генератора |
Загрузка ...
|
|
| 1 | 462.3701000 | Генератор 462.3701 ТУ 37.003.1216-84 |
Загрузка ...
|
|
| 2 | Д37А-1008127-Б | Гайка М8Х1 |
Загрузка ...
|
|
| 3 | Д21А-3701032-А2 | Щиток генератора |
Загрузка ...
|
|
| 4 | Д37М-3701084-Б | Пластина замковая |
Загрузка ...
|
|
| 5 | Д37Е-3701630-Г2 | Кронштейн генератора |
Загрузка ...
|
|
| 6 | Д37М-3701643 | Вставка кронштейна генератора |
Загрузка ...
|
|
| 7 | Д37М-3701645 | Шайба |
Загрузка ...
|
|
| 8 | Д37М-3701647 | Шайба |
Загрузка ...
|
|
| 9 | Д37Е-3701656-В2 | Планка |
Загрузка ...
|
|
| 10 | Д37Е3701657 | Шпилька |
Загрузка ...
|
|
| 11 | Д144-3701661-А | Проставка |
Загрузка ...
|
|
| 12 | Д144-3701661-Б | Проставка |
Загрузка ...
|
|
| 13 | Д37Е-3701675 | Шпилька |
Загрузка ...
|
|
| 14 | 24-8402097-01 | Шайба |
Загрузка ...
|
|
| 15 | 47 9367 1005 | Болт 4М8-6gх18.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | 47 9367 1060 | Болт 4М10-6gх40.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | 47 9317 1055 | Болт 4М10-6gх50.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | 47 9317 1058 | Болт 4М10-6gх65.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 21 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
