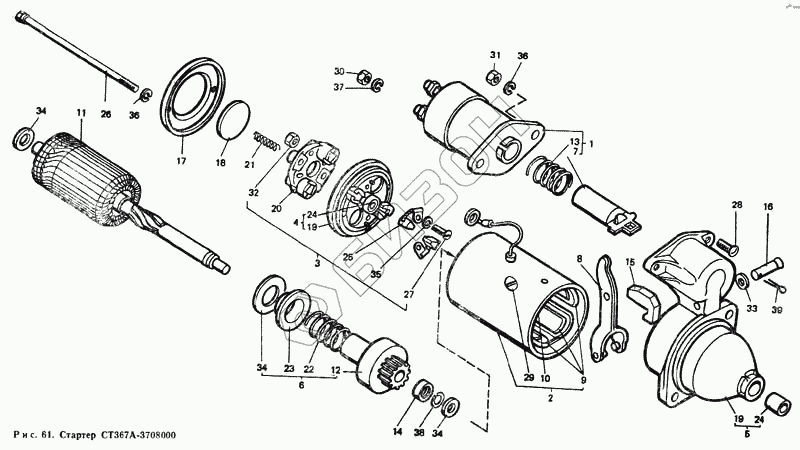

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Стартер СТ367А-3708000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
34
34
35
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 367А-3708000 | 367А-3708000 | Стартер |
Загрузка ...
|
|
| 1 | РС904Б-3708000 | Реле стартера |
Загрузка ...
|
|
| 2 | СТ362-3708100 | Корпус |
Загрузка ...
|
|
| 3 | СТ362-3708300-3 | Крышка со стороны коллектора |
Загрузка ...
|
|
| 4 | СТ362-3708310-3 | Крышка со стороны коллектора с вкладышем |
Загрузка ...
|
|
| 5 | СТ351-3708400-2 | Крышка со стороны привода с вкладышем |
Загрузка ...
|
|
| 6 | СТ367А-3708600 | Привод |
Загрузка ...
|
|
| 7 | РС904-3708010-2 | Якорь |
Загрузка ...
|
|
| 8 | СТ351-3708020-1 | Рычаг |
Загрузка ...
|
|
| 9 | СТ362-3708110-1 | Катушки полюсов последовательные |
Загрузка ...
|
|
| 10 | СТ362-3708160-2 | Катушка полюса |
Загрузка ...
|
|
| 11 | СТ367-3708200 | Якорь стартера |
Загрузка ...
|
|
| 12 | СТ367А-3708610 | Шестерня привода с муфтой |
Загрузка ...
|
|
| 13 | РС14-3708004 | Пружина |
Загрузка ...
|
|
| 14 | СТ368-3708005 | Кольцо упорное |
Загрузка ...
|
|
| 15 | СТ352Д-3708009 | Прокладка уплотнительная |
Загрузка ...
|
|
| 16 | СТ362-3708014 | Ось рычага |
Загрузка ...
|
|
| 17 | СТ367А-3708043 | Колпак |
Загрузка ...
|
|
| 18 | СТ362-3708046 | Прокладка |
Загрузка ...
|
|
| 19 | СТ362-3708301-3 | Крышка со стороны коллектора |
Загрузка ...
|
|
| 20 | СТ362-3708303-2 | Щеткодержатель |
Загрузка ...
|
|
| 21 | СТ362-3708304 | Пружина щетки |
Загрузка ...
|
|
| 22 | СТ353-3708603 | Пружина буферная |
Загрузка ...
|
|
| 23 | СТ114-3708607 | Чашка втулки отводки |
Загрузка ...
|
|
| 24 | 8ФР.263.553 | Вкладыш |
Загрузка ...
|
|
| 25 | ФЭ-3.596.807 | Щетка МГСО-1 ГОСТ 12919-79 |
Загрузка ...
|
|
| 25 | ФЭ-3.596.807 | Щетка МГСО-1 ГОСТ 12919-79 |
Загрузка ...
|
|
| 26 | СТ362-3708003 | Болт стяжной |
Загрузка ...
|
|
| 27 | 45 9432 1055 | Винт М4-6gх14 ОСТ 37.001.127-81 (02.102) |
Загрузка ...
|
|
| 28 | 45 9432 1083 | Винт М5-6gх18.48.019 ОСТ 37.001.127-81 (02.122) |
Загрузка ...
|
|
| 29 | 45 9412 0135 | Винт полюсной М8-6gх12 ОСТ 37.001.125-81 (02.203) |
Загрузка ...
|
|
| 30 | 45 9553 1055 | Гайка М8-6Н ОСТ 37.001.124-75 (04.102) |
Загрузка ...
|
|
| 31 | 45 9553 1053 | Гайка М5-6Н ОСТ 37.001.124-75 (04.201) |
Загрузка ...
|
|
| 32 | 45 9553 1052 | Гайка М4-6Н ОСТ 37.001.124-75 (04.202) |
Загрузка ...
|
|
| 33 | ВМ30-3737013 | Шайба 8 |
Загрузка ...
|
|
| 34 | СТ362-3708002 | Шайба 10 |
Загрузка ...
|
|
| 35 | 45 9816 1023 | Шайба 4 ОСТ 37.001.115-75 (05.201) |
Загрузка ...
|
|
| 35 | 45 9816 1023 | Шайба 4 ОСТ 37.001.115-75 (05.201) |
Загрузка ...
|
|
| 36 | 45 9816 1044 | Шайба 5Т ОСТ 37.001.115-75 (05.202) |
Загрузка ...
|
|
| 37 | (05.206) | Шайба 8 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 38 | СТ362-3708008 | Кольцо запорное |
Загрузка ...
|
|
| 39 | 45 9871 1016 | Шплинт 2х12 ОСТ 37.001.171-81 (10.101) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
