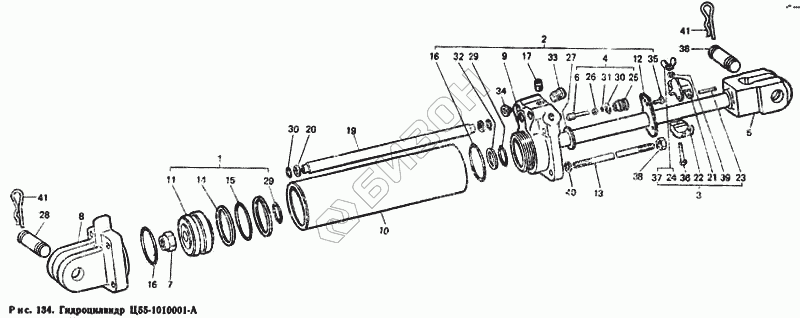

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Гидроцилиндр Ц55-1010001-А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
30
30
31
31
32
32
33
34
35
36
37
38
38
39
40
41
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц55-1010001-А | Ц55-1010001-А | Гидроцилиндр Ц55Х 200-2 ГОСТ 8755-80 |
Загрузка ...
|
|
| 1 | Ц55-1010009 | Поршень |
Загрузка ...
|
|
| 2 | Ц55-1010010-А | Крышка передняя |
Загрузка ...
|
|
| 3 | Ц90-1212003-А | Упор |
Загрузка ...
|
|
| 4 | Ц90-1212005-А | Клапан |
Загрузка ...
|
|
| 5 | Ц90-1212002-А | Шток |
Загрузка ...
|
|
| 6 | Ц90-1212004-А | Клапан с уплотнением |
Загрузка ...
|
|
| 7 | Ц90-1212007-А | Гайка |
Загрузка ...
|
|
| 8 | Ц55-1010020-Г | Крышка задняя |
Загрузка ...
|
|
| 9 | Ц55-1010021-Б | Крышка передняя |
Загрузка ...
|
|
| 10 | Ц55-1010022 | Корпус |
Загрузка ...
|
|
| 11 | Ц55-1010023-А | Поршень |
Загрузка ...
|
|
| 12 | Ц55-1010035 | Крышка чистиков |
Загрузка ...
|
|
| 13 | Ц55-1010041-А | Шпилька М10-6 |
Загрузка ...
|
|
| 14 | Ц55-1010042 | Прокладка |
Загрузка ...
|
|
| 14 | Ц55-1010042 | Прокладка |
Загрузка ...
|
|
| 15 | Ц55-1010043 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 15 | Ц55-1010043 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 16 | Ц55-1010045 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 16 | Ц55-1010045 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 17 | Ц55-1010055 | Заглушка 1/8" |
Загрузка ...
|
|
| 18 | Ц55-1010012 | Комплект запчастей |
Загрузка ...
|
|
| 19 | Ц90-1212026-А | Маслопровод |
Загрузка ...
|
|
| 20 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| 21 | Ц90-1212028-А | Упор |
Загрузка ...
|
|
| 22 | Ц90-1212029-А | Полукольцо упора нижнее |
Загрузка ...
|
|
| 23 | Ц90-1212030 | Палец упора |
Загрузка ...
|
|
| 24 | Ц90-1212031-Б | Гайка-барашек |
Загрузка ...
|
|
| 25 | Ц90-1212033-А | Корпус клапана |
Загрузка ...
|
|
| 26 | Ц90-1212034 | Втулка |
Загрузка ...
|
|
| 27 | Ц90-1212036 | Чистик |
Загрузка ...
|
|
| 28 | Ц90-1212037-В | Палец |
Загрузка ...
|
|
| 29 | Ц90-1212044-А | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 29 | Ц90-1212044-А | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 29 | Ц90-1212044-А | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 30 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 30 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 30 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 30 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 31 | Ц90-1212047 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 31 | Ц90-1212047 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 32 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| 32 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| 33 | Ц90-1212057 | Заглушка 1/2" |
Загрузка ...
|
|
| 34 | ТП-00 | Пробка транспортная |
Загрузка ...
|
|
| 35 | Болт М6-6gХ 14.88.019 ГОСТ 7798-70 | Болт М6-6gХ 14.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | Болт М6-6gХ35.88.019 ГОСТ 7798-70 | Болт М6-6gХ35.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 37 | Гайка М6-6Н.6.019 ГОСТ 3032-76 | Гайка М6-6Н.6.019 ГОСТ 3032-76 |
Загрузка ...
|
|
| 38 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 39 | Шайба 6 Т 65Г 06 ГОСТ 6402 70 | Шайба 6 Т 65Г 06 ГОСТ 6402 70 |
Загрузка ...
|
|
| 40 | Шайба 10 Т 65Г 06 ГОСТ 6402-70 | Шайба 10 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | 15-62059 | Шплинт пружинный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
