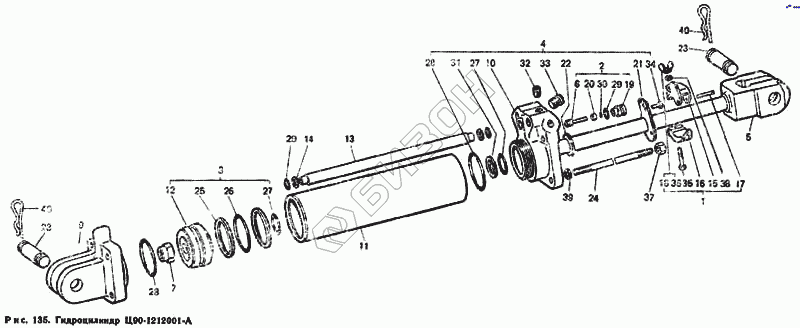

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Гидроцилиндр Ц90-1212001-А
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
25
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
30
30
31
31
32
33
34
35
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Ц90-1212001-А | Ц90-1212001-А | Гидроцилиндр Ц90Х200-2 ГОСТ 8755-80 |
Загрузка ...
|
|
| 1 | Ц90-1212003-А | Упор |
Загрузка ...
|
|
| 2 | Ц90-1212005-А | Клапан |
Загрузка ...
|
|
| 3 | Ц90-1212009 | Поршень |
Загрузка ...
|
|
| 4 | Ц90-1212010-Б | Крышка передняя |
Загрузка ...
|
|
| 5 | Ц90-1212002-А | Шток |
Загрузка ...
|
|
| 6 | Ц90-1212004-А | Клапан с уплотнением |
Загрузка ...
|
|
| 7 | Ц90-1212007-А | Гайка |
Загрузка ...
|
|
| 8 | Ц90-1212012 | Комплект запасных частей |
Загрузка ...
|
|
| 9 | Ц90-1212020-Е | Крышка задняя |
Загрузка ...
|
|
| 10 | Ц90-1212021-В | Крышка передняя |
Загрузка ...
|
|
| 11 | Ц90-1212022 | Корпус |
Загрузка ...
|
|
| 12 | Ц90-1212023-Г | Поршень |
Загрузка ...
|
|
| 13 | Ц90-1212026-А | Маслопровод |
Загрузка ...
|
|
| 14 | Ц90-1212027 | Шайба |
Загрузка ...
|
|
| 15 | Ц90-1212028-А | Упор |
Загрузка ...
|
|
| 16 | Ц90-1212029-А | Полукольцо упора нижнее |
Загрузка ...
|
|
| 17 | Ц90-1212030 | Палец упора |
Загрузка ...
|
|
| 18 | Ц90-1212031-Б | Гайка-барашек |
Загрузка ...
|
|
| 19 | Ц90-1212033-А | Корпус клапана |
Загрузка ...
|
|
| 20 | Ц90-1212034 | Втулка |
Загрузка ...
|
|
| 21 | Ц90-1212035-А | Крышка чистиков |
Загрузка ...
|
|
| 22 | Ц90-1212036 | Чистик |
Загрузка ...
|
|
| 23 | Ц90-1212037-В | Палец |
Загрузка ...
|
|
| 24 | Ц90-1212041-А | Шпилька М12 |
Загрузка ...
|
|
| 25 | Ц90-1212042 | Прокладка |
Загрузка ...
|
|
| 25 | Ц90-1212042 | Прокладка |
Загрузка ...
|
|
| 26 | Ц90-1212043 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 26 | Ц90-1212043 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 27 | Ц90-1212044-А | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 27 | Ц90-1212044-А | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 27 | Ц90-1212044-А | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 28 | Ц90-1212045 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | Ц90-1212045 | Кольцо уплотнительное |
Загрузка ...
|
|
| 28 | Ц90-1212045 | Кольцо уплотнительное |
Загрузка ...
|
|
| 29 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 29 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 29 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 29 | Ц90-1212046 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 30 | Ц90-1212047 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 30 | Ц90-1212047 | Кольцо ГОСТ 18829-73 |
Загрузка ...
|
|
| 31 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| 31 | Ц90-1212048 | Прокладка |
Загрузка ...
|
|
| 32 | Ц90-1212056 | Заглушка 1/4" |
Загрузка ...
|
|
| 33 | Ц90-1212057 | Заглушка 1/2" |
Загрузка ...
|
|
| 34 | Болт М6-6gХ14.88.016 ГОСТ 7798-70 | Болт М6-6gХ14.88.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 35 | Болт М6-6gХ35.88.016 ГОСТ 7798-70 | Болт М6-6gХ35.88.016 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | Гайка М6-6Н.6.016 ГОСТ 3032-76 | Гайка М6-6Н.6.016 ГОСТ 3032-76 |
Загрузка ...
|
|
| 37 | Гайка М12-6Н.6.016 ГОСТ 5915-70 | Гайка М12-6Н.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 38 | Шайба 6 65Г ГОСТ 6402-70 | Шайба 6 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | Шайба 12 65Г ГОСТ 6402-70 | Шайба 12 65Г ГОСТ 6402-70 |
Загрузка ...
|
|
| 40 | 15-62059 | Шплинт пружинный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
