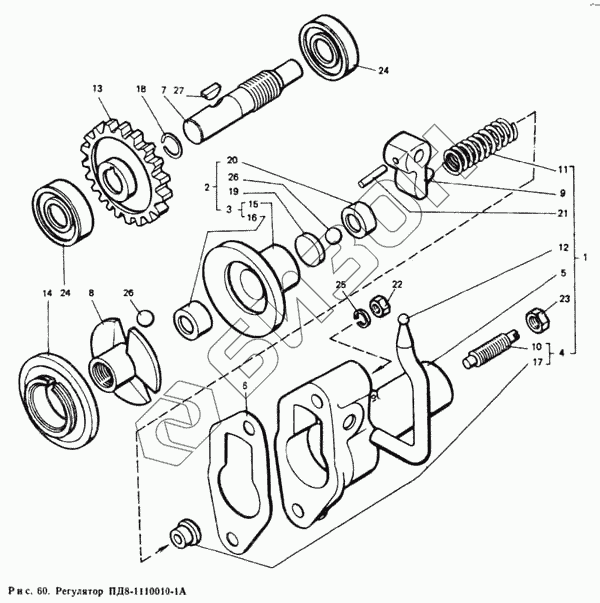

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Регулятор ПД8-1110010-1А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПД8-1110010-1А | ПД8-1110010-1А | Регулятор |
Загрузка ...
|
|
| 1 | ПД8-1110020-1А | Корпус регулятора |
Загрузка ...
|
|
| 2 | ПД8-1110410-А | Диск регулятора |
Загрузка ...
|
|
| 3 | ПД8-1110420 | Диск регулятора со втулкой |
Загрузка ...
|
|
| 4 | ПД8-1110440 | Винт регулировочный со втулкой |
Загрузка ...
|
|
| 5 | ПД8-1110025-А | Корпус регулятора |
Загрузка ...
|
|
| 6 | ПД8-1110086 | Прокладка корпуса |
Загрузка ...
|
|
| 7 | ПД8-1110115 | Вал регулятора |
Загрузка ...
|
|
| 8 | ПД8-1110119 | Диск регулятора ведущий |
Загрузка ...
|
|
| 9 | ПД8-1110218-Б | Рычаг регулятора внутренний |
Загрузка ...
|
|
| 10 | ПД8-1110222-1 | Винт регулировочный |
Загрузка ...
|
|
| 11 | ПД8-1110227-А | Пружина регулятора |
Загрузка ...
|
|
| 12 | ПД8-1110282-А | Рычаг регулятора |
Загрузка ...
|
|
| 13 | ПД8-1110312-А | Колесо зубчатое (m = 3, z = 20) |
Загрузка ...
|
|
| 14 | ПД8-1110313 | Шайба упорная |
Загрузка ...
|
|
| 15 | ПД8-1110422-А | Диск регулятора |
Загрузка ...
|
|
| 16 | ПД8-1110424 | Втулка |
Загрузка ...
|
|
| 17 | ПД8-1110445 | Втулка пружины |
Загрузка ...
|
|
| 18 | Д27103 | Кольцо стопорное |
Загрузка ...
|
|
| 19 | Д27108 | Шайба подвижного диска |
Загрузка ...
|
|
| 20 | Д27109 | Тарелка шарика регулятора |
Загрузка ...
|
|
| 21 | Д27131 | Штифт 3х20 |
Загрузка ...
|
|
| 22 | Гайка М8Х1-6Н.6.019 ГОСТ 2524-70 | Гайка М8Х1-6Н.6.019 ГОСТ 2524-70 |
Загрузка ...
|
|
| 23 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Подшипник 202 ГОСТ 8338-75 | Подшипник 202 ГОСТ 8338-75 |
Загрузка ...
|
|
| 25 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 26 | Шарик Б 10,319-200 ГОСТ 3722-81 | Шарик Б 10,319-200 ГОСТ 3722- 81 |
Загрузка ...
|
|
| 26 | Шарик Б 10,319-200 ГОСТ 3722-81 | Шарик Б 10,319-200 ГОСТ 3722- 81 |
Загрузка ...
|
|
| 27 | Шпонка 3Х5 ГОСТ 24071-80 | Шпонка 3Х5 ГОСТ 24071-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
