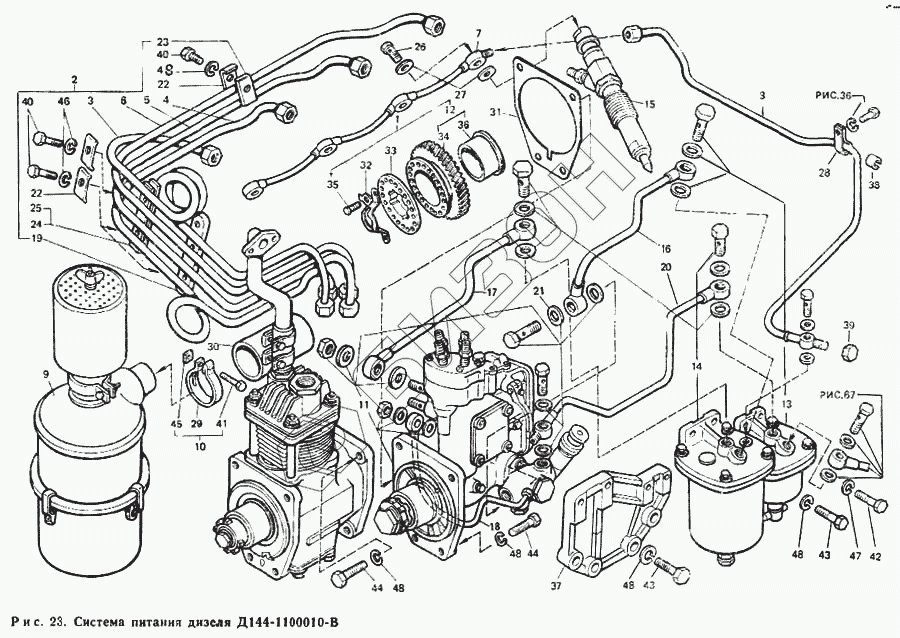

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Система питания дизеля Д144-1100010-В
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
43
44
44
45
46
47
48
48
48
48
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1100010-В | Д144-1100010-В | Система питания |
Загрузка ...
|
|
| Д144-1100010-В | Д144-1100010-В | Система питания |
Загрузка ...
|
|
| 1 | Д144-1100020-Б | Привод топливного насоса |
Загрузка ...
|
|
| 2 | Д37Е-1104200-Б2 | Трубки высокого давления |
Загрузка ...
|
|
| 3 | Д37Е-1104230-А | Трубка 1-го цилиндра |
Загрузка ...
|
|
| 4 | Д37Е-1104250-А | Трубка 2-го цилиндра |
Загрузка ...
|
|
| 5 | Д37Е-1104260-А | Трубка 3-го цилиндра |
Загрузка ...
|
|
| 6 | Д37Е-1104270-А | Трубка 4-го цилиндра |
Загрузка ...
|
|
| 7 | Д37М-1104340-Д | Трубка сливная форсунок |
Загрузка ...
|
|
| 8 | Д144-1104450-А | Топливопровод от форсунок к фильтру тонкой очистки |
Загрузка ...
|
|
| 9 | Д37Е-1109012-А3 | Воздухоочиститель |
Загрузка ...
|
|
| 10 | Д37Е-1109530 | Хомут стяжной |
Загрузка ...
|
|
| 11 | 54.1111004-50 | Насос топливный односекционный |
Загрузка ...
|
|
| 12 | Д30-1111170-А2 | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 13 | А23.20.000-01 | Фильтр топливный грубой очистки ФГ-10 ГОСТ 15048-76 |
Загрузка ...
|
|
| 14 | А65.01.000 | Фильтр топливный тонкой очистки |
Загрузка ...
|
|
| 15 | 6Т2-20С1-2Д | Форсунка |
Загрузка ...
|
|
| 16 | Д144-1104120-В | Трубка от подкачивающего насоса к фильтру тонкой очистки |
Загрузка ...
|
|
| 17 | Д144-1104150-В | Трубка от фильтра тонкой очистки к топливному насосу |
Загрузка ...
|
|
| 18 | Д144-1104190-К | Трубка перепускная |
Загрузка ...
|
|
| 19 | Д37М-1104290-Б | Кронштейн |
Загрузка ...
|
|
| 20 | Д144-1104660-В | Трубка от фильтра грубой очистки к насосу топливоподкачивающему |
Загрузка ...
|
|
| 21 | Д37М-1104144 | Прокладка |
Загрузка ...
|
|
| 22 | Д37М-1104233 | Скоба крепления 2-х трубок |
Загрузка ...
|
|
| 23 | Д37М-1104254 | Скоба крепления трубок |
Загрузка ...
|
|
| 24 | Д37М-1104293 | Прокладка |
Загрузка ...
|
|
| 25 | Д37М-1104294 | Пластина |
Загрузка ...
|
|
| 26 | Д37М-1104337-Б | Болт штуцера |
Загрузка ...
|
|
| 27 | Д30-1104352 | Прокладка |
Загрузка ...
|
|
| 28 | Д37М-1104453 | Скоба |
Загрузка ...
|
|
| 29 | Д37Е-1109532 | Хомут стяжной |
Загрузка ...
|
|
| 30 | Д37Е-1109534-И | Муфта воздухоподводящей трубы |
Загрузка ...
|
|
| 31 | Д30-1111086 | Прокладка |
Загрузка ...
|
|
| 32 | Д37Е-1111106 | Пластина стопорная |
Загрузка ...
|
|
| 33 | Д30-1111167 | Фланец шестерни насоса шлицевой |
Загрузка ...
|
|
| 34 | Д30-1111172-А2 | Шестерня привода топливного насоса |
Загрузка ...
|
|
| 35 | Д37Е-1111173 | Болт специальный |
Загрузка ...
|
|
| 36 | Д30-1111174 | Втулка шестерни привода топливного насоса |
Загрузка ...
|
|
| 37 | Д144-1117428 | Кронштейн фильтров |
Загрузка ...
|
|
| 38 | Т29-3808044 | Прокладка |
Загрузка ...
|
|
| 39 | Д37М-3923052 | Заглушка защитная |
Загрузка ...
|
|
| 40 | 47 9427 1007 | Болт М6-6gх20.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 41 | 47 9427 1013 | Болт М6-6gх35.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 42 | 47 9367 0008 | Болт 4М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 43 | 47 9365 1056 | Болт 4М10-6gх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 44 | 47 9365 1058 | Болт 4М10-6gх35.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 45 | 47 9953 1001 | Гайка М6-6Н.6.019 ОСТ 23.1.414-81 |
Загрузка ...
|
|
| 46 | 45 9816 6045 | Шайба 6Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | Шайба 8Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
