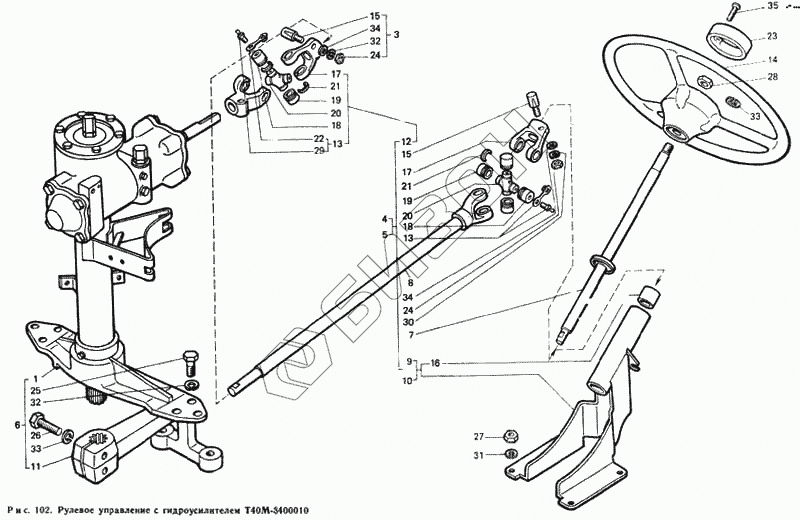

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Рулевое управление с гидроусилителем Т40М-3400010
1
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
24
25
26
27
28
29
30
30
31
32
32
33
33
34
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т40М-3400010 | Т40М-3400010 | Рулевое управление с гидроусилителем |
Загрузка ...
|
|
| 1 | Т25-3400020-Ж | Гидроусилитель с кронштейном |
Загрузка ...
|
|
| 2 | Т40М-3401001 | Вал с вилкой |
Загрузка ...
|
|
| 3 | Т40-3401003 | Клин |
Загрузка ...
|
|
| 4 | Т40М-3401010 | Валы рулевого управления со стойкой |
Загрузка ...
|
|
| 5 | Т40М-3401010-01 | Валы рулевого управления со стойкой |
Загрузка ...
|
|
| 6 | Т40-3401020-В | Гидроусилитель с кронштейном и сошкой |
Загрузка ...
|
|
| 7 | Т40М-3401130 | Вал (476117401300) |
Загрузка ...
|
|
| 8 | Т40М-3401170-А | Вал кардана (476117537110) |
Загрузка ...
|
|
| 9 | Т40М-3401210 | Стойка рулевого управления |
Загрузка ...
|
|
| 10 | Т40М-3401210-01 | Стойка рулевого управления |
Загрузка ...
|
|
| 11 | Т50-3401230-А | Сошка рулевого управления |
Загрузка ...
|
|
| 12 | Т25-3401290-В | Кардан |
Загрузка ...
|
|
| 13 | Т40М-3401300 | Масленка с колпачком |
Загрузка ...
|
|
| 14 | 66-3402015-А | Колесо рулевого управления |
Загрузка ...
|
|
| 15 | Т25-3401135 | Клин |
Загрузка ...
|
|
| 15 | Т25-3401135 | Клин |
Загрузка ...
|
|
| 16 | Т25-3401161-Г1 | Подшипник |
Загрузка ...
|
|
| 17 | Т25-3401282-В | Вилка кардана |
Загрузка ...
|
|
| 17 | Т25-3401282-В | Вилка кардана |
Загрузка ...
|
|
| 18 | Т25-3401285 | Втулка масленки кардана рулевого управления |
Загрузка ...
|
|
| 18 | Т25-3401285 | Втулка масленки кардана рулевого управления |
Загрузка ...
|
|
| 19 | Т25-3401286-А | Втулка кардана рулевого управления |
Загрузка ...
|
|
| 19 | Т25-3401286-А | Втулка кардана рулевого управления |
Загрузка ...
|
|
| 20 | Т25-3401287 | Крестовина кардана |
Загрузка ...
|
|
| 20 | Т25-3401287 | Крестовина кардана |
Загрузка ...
|
|
| 21 | Т25-3401288 | Кольцо стопорное кардана рулевого управления |
Загрузка ...
|
|
| 21 | Т25-3401288 | Кольцо стопорное кардана рулевого управления |
Загрузка ...
|
|
| 22 | Т40М-3401301 | Колпачок масленки |
Загрузка ...
|
|
| 23 | 50-3721067 | Крышка |
Загрузка ...
|
|
| 24 | ГПШ-М10Х1 | Гайка шестигранная специальная |
Загрузка ...
|
|
| 24 | ГПШ-М10Х1 | Гайка шестигранная специальная |
Загрузка ...
|
|
| 25 | Болт М14-6gХ 40.88.35.019 ГОСТ 7796-70 | Болт М14-6gХ 40.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 26 | Болт М16-6gХ55.88.35.019 ГОСТ 7796-70 | Болт М16-6gХ55.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 27 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 28 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 29 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 | Масленка 1.3 УХЛ1 ГОСТ 19853-74 |
Загрузка ...
|
|
| 30 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 12 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 14 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 | Шайба 16 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | Шуруп 1-4Х35.012 ГОСТ 1144-80 | Шуруп 1-4Х35.012 ГОСТ 1144-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
