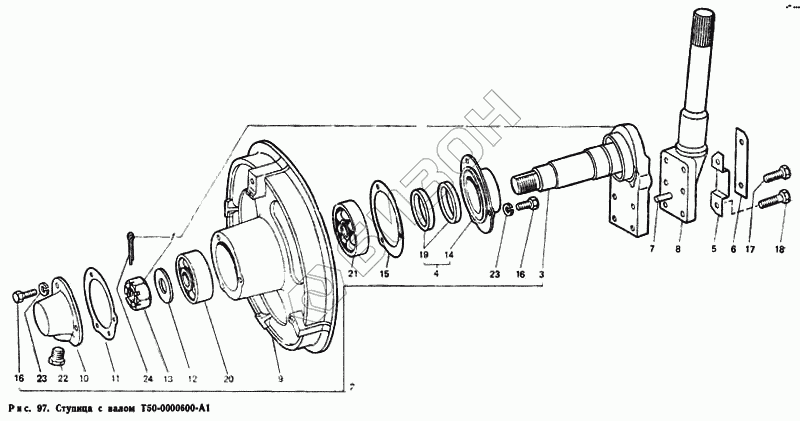

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Ступица с валом Т50-0000600-А1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Т50-0000600-А1 | Т50-0000600-А1 | Ступица с валом (476117526907) |
Загрузка ...
|
|
| 1 | Т25-3103001-А | Цапфа осевая с гайкой |
Загрузка ...
|
|
| 2 | Т25-3103010-А5 | Ступица (476117527003) |
Загрузка ...
|
|
| 3 | Т25-3103020-В1 | Цапфа осевая |
Загрузка ...
|
|
| 4 | Т25-3103030 | Гнездо манжеты |
Загрузка ...
|
|
| 5 | Т25-3001133 | Пластина замковая |
Загрузка ...
|
|
| 6 | Т25-3001137 | Пластина замковая |
Загрузка ...
|
|
| 7 | Т25-3001138 | Штифт |
Загрузка ...
|
|
| 8 | Т50-3001184 | Вал цапфы |
Загрузка ...
|
|
| 9 | Т25-3103015-А2 | Ступица переднего колеса (476117107201) |
Загрузка ...
|
|
| 10 | Т25-3103017 | Крышка |
Загрузка ...
|
|
| 11 | Т25-3103018 | Прокладка крышки |
Загрузка ...
|
|
| 12 | Т25-3103026 | Шайба нажимная |
Загрузка ...
|
|
| 13 | Т25-3103027 | Гайка цапфы |
Загрузка ...
|
|
| 14 | Т25-3103032 | Гнездо манжеты |
Загрузка ...
|
|
| 15 | Т25-3103033 | Прокладка корпуса манжеты |
Загрузка ...
|
|
| 16 | Болт М10-6gХ25.88.35.019 ГОСТ 7796-70 | Болт М10-6gХ25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | Болт М14-6gХ35.88.35.019 ГОСТ 7796-70 | Болт М14-6gХ35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | Болт М14-6gХ45.88.35.019 ГОСТ 7796-70 | Болт М14-6gХ45.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | 1.1-50х70-1 | Манжета ГОСТ 8752-79 |
Загрузка ...
|
|
| 20 | 7608А | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 21 | 7609А | Подшипник ГОСТ 333-79 |
Загрузка ...
|
|
| 22 | КГ 1/2" 40.019 | Пробка ОСТ 23.1.117-83 |
Загрузка ...
|
|
| 23 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Шплинт 6,3Х50.019 ГОСТ 397-79 | Шплинт 6,3Х50.019 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
