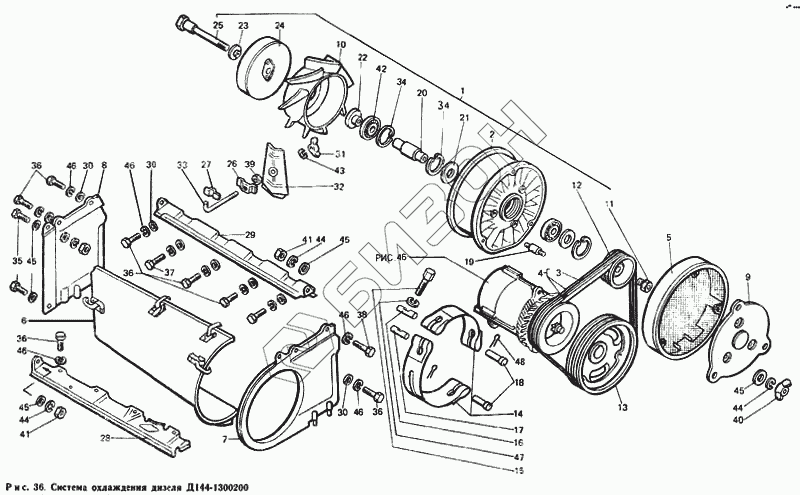

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Система охлаждения дизеля Д144-1300200
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
31
32
33
34
34
35
36
36
36
36
37
38
39
40
41
41
42
43
44
44
44
45
45
45
45
46
46
46
46
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1300200 | Д144-1300200 | Система охлаждения дизеля |
Загрузка ...
|
|
| Д144-1300200 | Д144-1300200 | Система охлаждения дизеля |
Загрузка ...
|
|
| 1 | Д37Е-1308010-А2 | Вентилятор |
Загрузка ...
|
|
| 2 | Д144-1308011 | Аппарат направляющий вентилятора |
Загрузка ...
|
|
| 3 | Д30-1308020-В | Ремень 1-8,5Х8-1280 ГОСТ 5813-76 |
Загрузка ...
|
|
| 3 | Д30-1308020-В | Ремень 1-8,5Х8-1280 ГОСТ 5813-76 |
Загрузка ...
|
|
| 4 | Д37Е-1308021 | Комплект ремней |
Загрузка ...
|
|
| 5 | Д37Е-1308400-В | Сетка |
Загрузка ...
|
|
| 6 | Д37М-1308480Б3 | Кожух вентилятора |
Загрузка ...
|
|
| 7 | Д30-1308570-А | Дефлектор передний |
Загрузка ...
|
|
| 8 | Д37М-1308590-А2 | Дефлектор задний |
Загрузка ...
|
|
| 9 | Д37М-1308006-А2 | Диск вентилятора |
Загрузка ...
|
|
| 10 | Д37Е-1308035-А | Ротор вентилятора |
Загрузка ...
|
|
| 11 | Д37М-1308049 | Гайка |
Загрузка ...
|
|
| 12 | Д37Е-1308075-А | Шкив ведомый вентилятора |
Загрузка ...
|
|
| 13 | Д37Е-1308157-А2 | Шкив ведущий вентилятора |
Загрузка ...
|
|
| 14 | Д144-1308242 | Хомут крепления вентилятора |
Загрузка ...
|
|
| 15 | Д30-1308244 | Винт хомута |
Загрузка ...
|
|
| 16 | Д144-1308246 | Палец хомута подвижный |
Загрузка ...
|
|
| 17 | Д144-1308248 | Палец хомута резьбовой |
Загрузка ...
|
|
| 18 | Д144-1308249 | Палец |
Загрузка ...
|
|
| 19 | Д37Е-1308445-А | Шпилька |
Загрузка ...
|
|
| 20 | Д37Е-1308452 | Вал вентилятора |
Загрузка ...
|
|
| 21 | Д144-1308455 | Пылеотражатель |
Загрузка ...
|
|
| 22 | Д37М-1308462 | Втулка упорная передняя |
Загрузка ...
|
|
| 23 | Д37-1308464 | Втулка упорная задняя |
Загрузка ...
|
|
| 24 | Д37Е-1308465-Б | Удлинитель |
Загрузка ...
|
|
| 25 | Д37Е-1308468 | Болт стяжной |
Загрузка ...
|
|
| 26 | Д37Е-1308495 | Скоба |
Загрузка ...
|
|
| 27 | Д37-1308495-А | Скоба |
Загрузка ...
|
|
| 28 | Д37-1308504-Б2 | Планка нижняя |
Загрузка ...
|
|
| 29 | Д37М-1308552-А2 | Планка верхняя |
Загрузка ...
|
|
| 30 | Д30-1308559 | Шайба |
Загрузка ...
|
|
| 31 | Д37М-1308581-Б | Гайка |
Загрузка ...
|
|
| 32 | Д21-1308584-А | Дефлектор средний |
Загрузка ...
|
|
| 33 | Д30-1308587-А | Шпилька крепежная среднего дефлектора |
Загрузка ...
|
|
| 34 | Д30-4618224-Б | Кольцо |
Загрузка ...
|
|
| 35 | 47 9427 1005 | Болт М6-6gх16.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 36 | 47 9367 1004 | Болт 4М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 37 | 47 9367 0006 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | 47 9367 1012 | Болт 4М8-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | 47 9613 1304 | Гайка М4-6Н.6.А.019 ГОСТ 5927-70 |
Загрузка ...
|
|
| 40 | 47 6122 2669 | Гайка М6-7Н.ЦАМ-4-1 ГОСТ 3032-76 |
Загрузка ...
|
|
| 41 | Гайка М6-6Н.6.019 ГОСТ 5915-70 | Гайка М6-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | 70-180504С9 | Подшипник ГОСТ 8882-75 |
Загрузка ...
|
|
| 43 | Шайба 4 65Г 06 ГОСТ 6402-70 | Шайба 4 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 44 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 45 | 6.02 Ст.3пс 019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 46 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 48 | 47 9941 1071 | Шплинт 2,5х20.019 ГОСТ 397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
