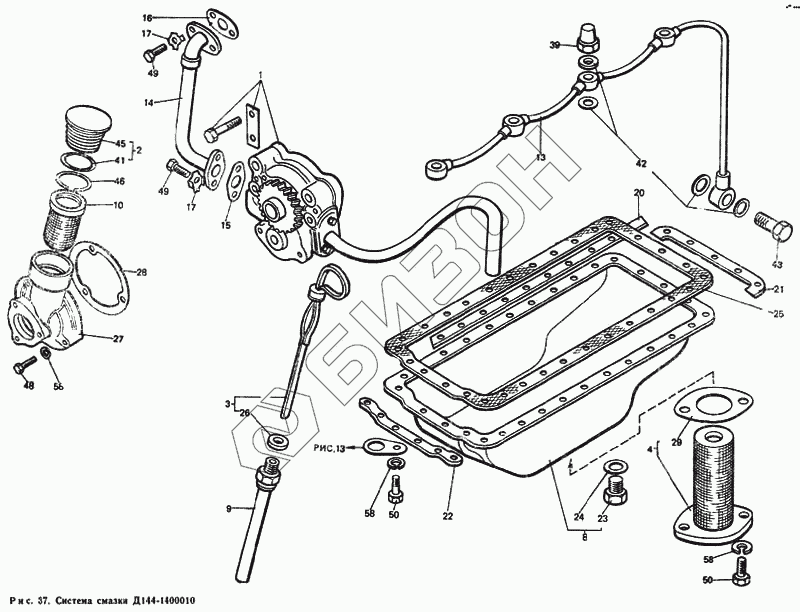

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Система смазки Д144-1400010
1
2
3
4
8
9
10
13
14
15
16
17
17
20
21
22
23
24
25
26
27
28
29
39
41
42
43
45
46
48
49
49
50
50
58
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1400010 | Д144-1400010 | Система смазки |
Загрузка ...
|
|
| Д144-1400010 | Д144-1400010 | Система смазки |
Загрузка ...
|
|
| 1 | Д144-1400050 | Насос масляный с трубой приемника |
Загрузка ...
|
|
| 2 | Д37М-1401080 | Пробка маслозаливной горловины |
Загрузка ...
|
|
| 3 | Д30-1401230 | Указатель уровня масла |
Загрузка ...
|
|
| 4 | Д37М-1402010-А2 | Приемник масляного насоса |
Загрузка ...
|
|
| 8 | Д37М-1401010-Б | Картер масляный |
Загрузка ...
|
|
| 9 | Д30-1401160 | Трубка указателя уровня масла |
Загрузка ...
|
|
| 10 | Д37М-1401270-В | Патрубок маслоналивной |
Загрузка ...
|
|
| 13 | Д37М-1408490-Б1 | Трубка смазки клапанного механизма |
Загрузка ...
|
|
| 14 | Д37М-1408710 | Трубка подвода масла к центрифуге |
Загрузка ...
|
|
| 15 | Д37М-1408720 | Прокладка |
Загрузка ...
|
|
| 16 | Д37М-1408721 | Прокладка фланца трубки |
Загрузка ...
|
|
| 17 | Д30-1002176 | Шайба стопорная |
Загрузка ...
|
|
| 20 | Д37М-1401061 | Пластина усилительная боковая |
Загрузка ...
|
|
| 21 | Д37М-1401062 | Пластина усилительная задняя |
Загрузка ...
|
|
| 22 | Д30-1401063 | Пластина усилительная передняя |
Загрузка ...
|
|
| 23 | Д37М-1401079 | Пробка |
Загрузка ...
|
|
| 24 | Д37М-1401085 | Шайба уплотнительная |
Загрузка ...
|
|
| 25 | Д30-1401111-А3 | Прокладка масляного картера |
Загрузка ...
|
|
| 26 | Д30-1401235-Б | Кольцо СП-18-6,5-4 ГОСТ 6308-71 |
Загрузка ...
|
|
| 27 | Д37М-1401271-В | Корпус маслозаливной горловины |
Загрузка ...
|
|
| 28 | Д37М-1401272-А | Прокладка корпуса маслозаливной горловины |
Загрузка ...
|
|
| 29 | Д37М-1402218 | Прокладка крышки приемника масляного насоса |
Загрузка ...
|
|
| 39 | Д37М-1408496-В | Гайка глухая |
Загрузка ...
|
|
| 41 | Т28-3401047 | Кольцо уплотнительное |
Загрузка ...
|
|
| 42 | А12.01.002.01 | Шайба |
Загрузка ...
|
|
| 43 | А12.01.003.01 | Болт поворотного угольника |
Загрузка ...
|
|
| 45 | А19.01.001 | Пробка маслозаливной горловины |
Загрузка ...
|
|
| 46 | А19.01.003 | Кольцо пружинное |
Загрузка ...
|
|
| 48 | 47 9427 1016 | Болт М6-6gх45.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 49 | 47 9367 0004 | Болт 4М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 49 | 47 9367 0004 | Болт 4М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 50 | 47 9367 0006 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 58 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 | Шайба 6 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
