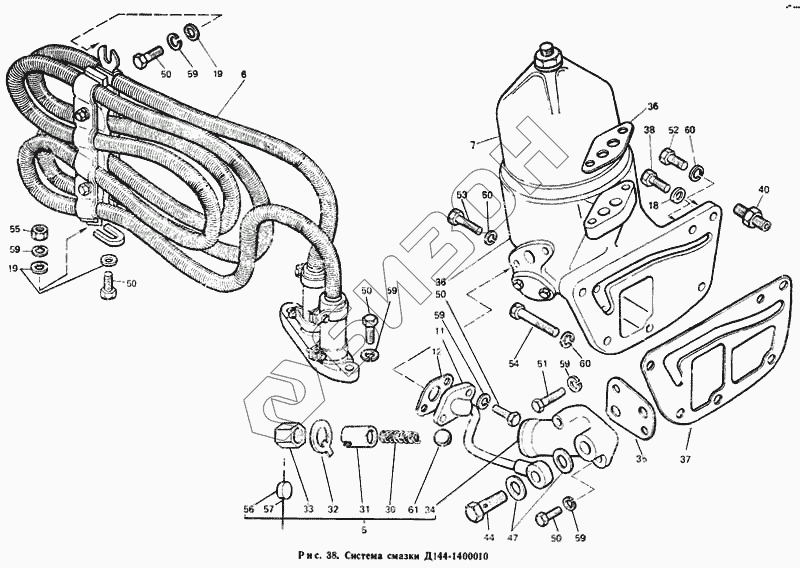

Графический каталог запасных частей к технике: ЛТЗ Т-40М. Система смазки Д144-1400010
5
6
7
11
12
18
19
19
30
31
32
33
34
35
36
36
37
38
40
44
47
50
50
50
50
50
51
52
53
54
55
56
57
59
59
59
59
59
59
60
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Д144-1400010 | Д144-1400010 | Система смазки |
Загрузка ...
|
|
| Д144-1400010 | Д144-1400010 | Система смазки |
Загрузка ...
|
|
| 5 | Д144-1403360 | Клапан редукционный |
Загрузка ...
|
|
| 6 | Д144-1405020 | Радиатор масляный |
Загрузка ...
|
|
| 7 | Д37М-1407500-А2 | Фильтр масляный |
Загрузка ...
|
|
| 11 | Д144-1408470 | Трубка от блока к центрифуге |
Загрузка ...
|
|
| 12 | Д37М-1408480 | Прокладка фланца |
Загрузка ...
|
|
| 18 | Д30-1104352 | Прокладка |
Загрузка ...
|
|
| 19 | Д30-1308559 | Шайба |
Загрузка ...
|
|
| 30 | Д37М-1403368-Б | Пружина |
Загрузка ...
|
|
| 31 | Д30-1403385-А | Пробка регулировочная клапана |
Загрузка ...
|
|
| 32 | Д30-1403386-А | Прокладка |
Загрузка ...
|
|
| 33 | Д30-1403388-А2 | Гайка клапана |
Загрузка ...
|
|
| 34 | Д144-1403392 | Корпус редукционного клапана |
Загрузка ...
|
|
| 35 | Д30-1403394 | Прокладка корпуса редукционного клапана |
Загрузка ...
|
|
| 36 | Д37А-1405097-А | Прокладка стойки |
Загрузка ...
|
|
| 37 | Д37М-1407548-А1 | Прокладка корпуса масляного фильтра |
Загрузка ...
|
|
| 38 | Д37М-1407864 | Болт |
Загрузка ...
|
|
| 40 | 24-1408649-А | Ниппель конечный |
Загрузка ...
|
|
| 44 | А12.01.003.05 | Болт поворотного угольника |
Загрузка ...
|
|
| 47 | А06-14 | Прокладка |
Загрузка ...
|
|
| 50 | 47 9367 0006 | Болт 4М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | Болт М8-6gХ40.88.35.019 ГОСТ 7795-70 | Болт М8-6gХ40.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 52 | 47 9365 1054 | Болт 4М10-6gх25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 53 | 47 9365 1058 | Болт 4М10-6gх35.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 54 | 47 9317 1056 | Болт 4М10-6gх55.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 55 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 56 | 47 6722 2678 | Пломба 10/6,5 ГОСТ 19133-73 (476719267303) |
Загрузка ...
|
|
| 57 | 47 5331 4255 | Проволока 0,8-0-4 ГОСТ 3282-74 |
Загрузка ...
|
|
| 59 | 45 9816 6046 | Шайба 8 Т 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 60 | 45 9816 6067 | Шайба 10 ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 61 | 14,288-200 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
