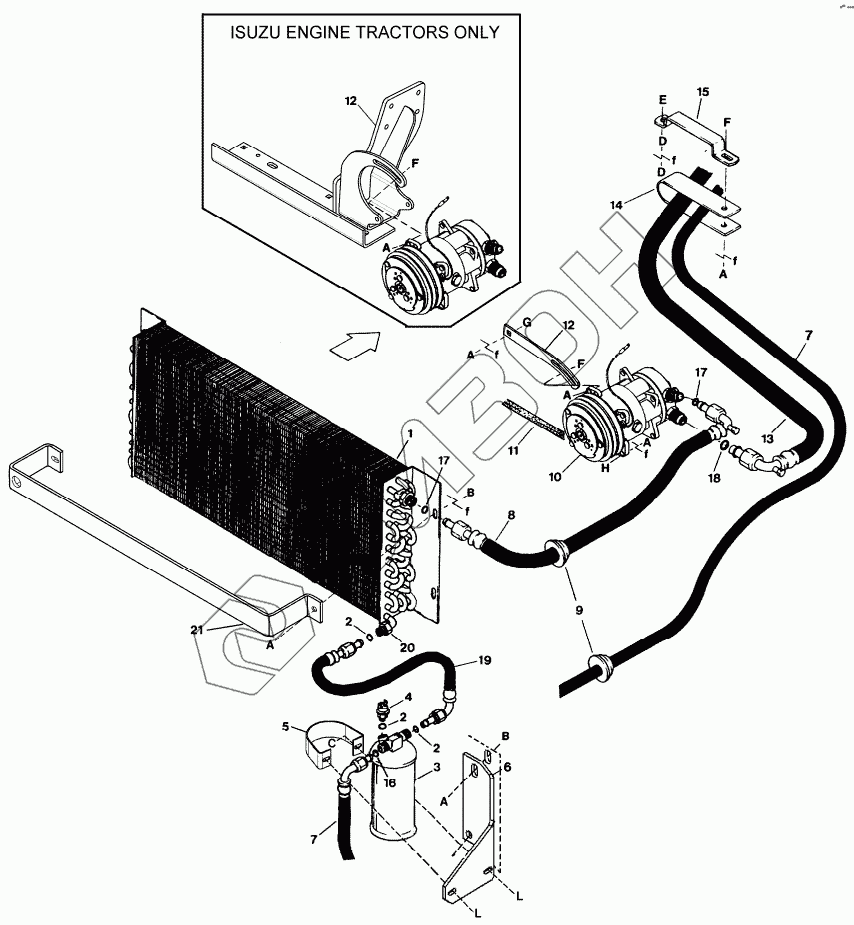

Графический каталог запасных частей к технике: MacDon-9250. AIR CONDITIONING - ENGINE GROUP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
A
A
A
A
A
A
A
B
B
C
D
D
E
F
F
F
G
H
L
L
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 112195 CONDENSER
Загрузка ...
2 42894 O-RING
Загрузка ...
3 112082 DRIER – RECEIVER
Загрузка ...
4 112081 SWITCH
Загрузка ...
5 112196 BAND
Загрузка ...
6 112093 SUPPORT
Загрузка ...
7 42893 HOSE
Загрузка ...
8 45820 HOSE
Загрузка ...
9 45155 GROMMET
Загрузка ...
10 42920 COMPRESSOR
Загрузка ...
11 21964 BELT
Загрузка ...
12 111013 BAR
Загрузка ...
111270 111270 SUPPORT
Загрузка ...
13 42891 HOSE
Загрузка ...
14 44336 STRIP
Загрузка ...
15 44485 HOLDER
Загрузка ...
16 42894 O-RING
Загрузка ...
17 42895 КОЛЬЦО
Загрузка ...
18 42896 O-RING
Загрузка ...
19 45819 HOSE
Загрузка ...
20 45614 FITTING
Загрузка ...
21 112207 GUARD
Загрузка ...
A 30228 Гайка
Загрузка ...
B 21863 BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
Загрузка ...
C 21476 BOLT - RHSN 1/4 NC X 075 GR 5 ZP
Загрузка ...
D 18591 NUT - HEX 1/2 - 13 UNC GR 5 ZP
Загрузка ...
E 18723 BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP
Загрузка ...
F 19966 BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP
Загрузка ...
G 19965 BOLT - RHSN 3/8 NC X 10 GR 5 ZP
Загрузка ...
H 21264 BOLT-HH 3/8 NC X 125 LG GR 5 ZP
Загрузка ...
L 18724 NUT-HEX LOCK DT 1/4-20 UNC ZP
Загрузка ...
