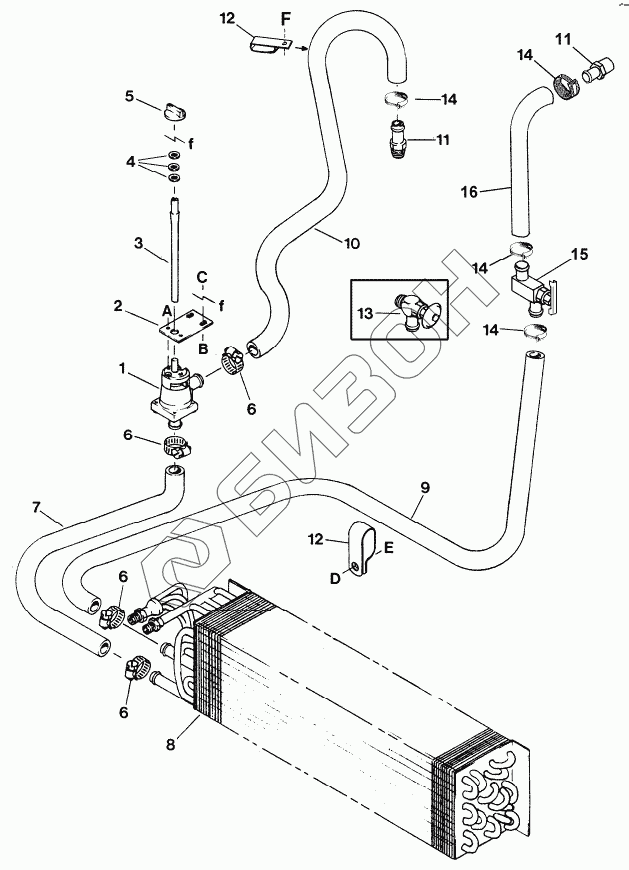

Графический каталог запасных частей к технике: MacDon-9250. HEATER – CUMMINS ENGINE TRACTOR
1
2
3
4
5
6
6
6
6
7
8
9
10
11
11
12
12
13
14
14
14
14
15
16
A
B
C
D
E
F
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 30334 | VALVE |
Загрузка ...
|
|
| 2 | 42658 | SUPPORT |
Загрузка ...
|
|
| 3 | 42657 | TUBE |
Загрузка ...
|
|
| 4 | 18596 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP |
Загрузка ...
|
|
| 5 | 42727 | KNOB |
Загрузка ...
|
|
| 6 | 21349 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 7 | 24936 | HOSE |
Загрузка ...
|
|
| 8 | 42878 | EVAPORATOR / HEATER CORE |
Загрузка ...
|
|
| 9 | 42280 | HOSE |
Загрузка ...
|
|
| 111784 | 111784 | HOSE |
Загрузка ...
|
|
| 10 | 42279 | HOSE |
Загрузка ...
|
|
| 11 | 112662 | ФИТИНГ |
Загрузка ...
|
|
| 12 | 50022 | CLAMP - INSULATED 15/16 INCH |
Загрузка ...
|
|
| 13 | 101904 | VALVE |
Загрузка ...
|
|
| 14 | 112692 | CLAMP – HOSE |
Загрузка ...
|
|
| 15 | 111391 | VALVE - HEATER SHUTOFF |
Загрузка ...
|
|
| 16 | 111783 | HOSE |
Загрузка ...
|
|
| A | 30366 | SCREW - TAPPING HEX WASH HD # 10 X 3/8 ZP |
Загрузка ...
|
|
| B | 21492 | ГАЙКА |
Загрузка ...
|
|
| C | 42284 | ВИНТ |
Загрузка ...
|
|
| D | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
