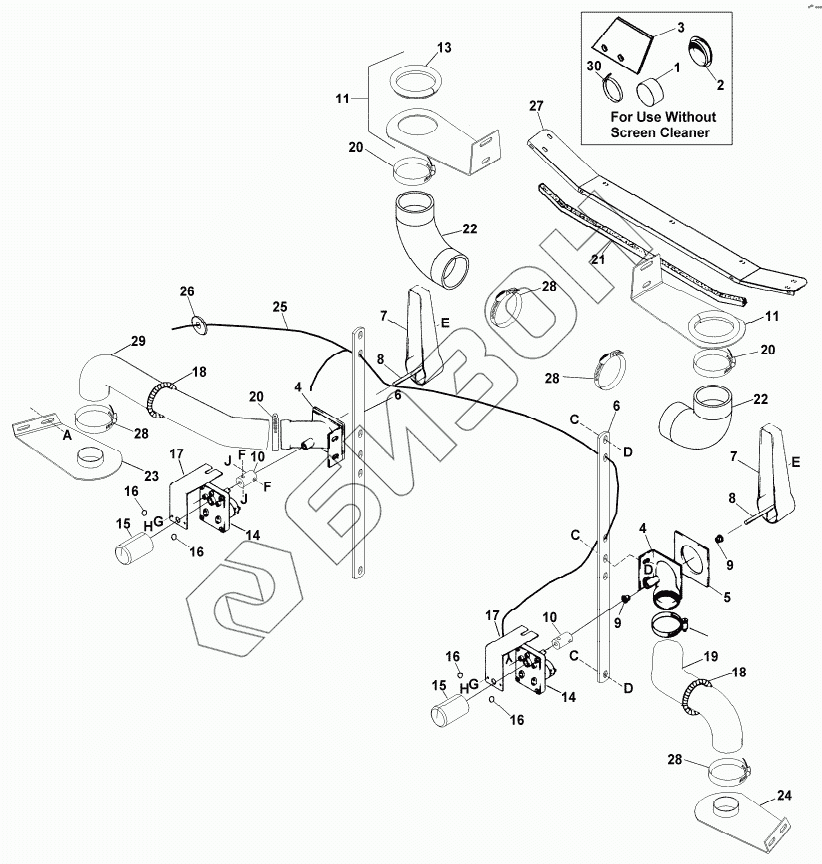

Графический каталог запасных частей к технике: MacDon-9250. AIR INTAKE SCREEN CLEANER
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
13
14
14
15
15
16
16
16
16
17
17
18
18
19
20
20
20
21
22
22
23
24
25
26
27
28
28
28
28
29
30
C
C
C
D
D
D
E
E
F
F
G
G
H
H
J
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112254 | CAP |
Загрузка ...
|
|
| 2 | 50093 | PLUG |
Загрузка ...
|
|
| 3 | 112251 | PLATE |
Загрузка ...
|
|
| 4 | 45430 | HOUSING |
Загрузка ...
|
|
| 5 | 45436 | SEAL |
Загрузка ...
|
|
| 6 | 112055 | BAR |
Загрузка ...
|
|
| 7 | 45883 | DUCT |
Загрузка ...
|
|
| 8 | 45592 | PIN |
Загрузка ...
|
|
| 9 | 45439 | BUSHING |
Загрузка ...
|
|
| 10 | 112255 | COUPLING |
Загрузка ...
|
|
| 11 | 112256 | CLEANER |
Загрузка ...
|
|
| 13 | 112185 | SEAL |
Загрузка ...
|
|
| 14 | 42369 | MOTOR – ELEC |
Загрузка ...
|
|
| 15 | 112149 | CAP |
Загрузка ...
|
|
| 16 | 5754 | O-RING |
Загрузка ...
|
|
| 17 | 45448 | STOP |
Загрузка ...
|
|
| 18 | 45427 | MOЛДИНГ |
Загрузка ...
|
|
| 19 | 112176 | HOSE |
Загрузка ...
|
|
| 20 | 21995 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 21 | 42274 | SEAL |
Загрузка ...
|
|
| 22 | 112177 | HOSE |
Загрузка ...
|
|
| 23 | 112160 | SUPPORT |
Загрузка ...
|
|
| 24 | 112161 | SUPPORT |
Загрузка ...
|
|
| 25 | 45941 | HARNESS |
Загрузка ...
|
|
| 26 | 42415 | ВТУЛКА |
Загрузка ...
|
|
| 27 | PAN | PAN |
Загрузка ...
|
|
| 28 | 50073 | CLAMP |
Загрузка ...
|
|
| 29 | 112175 | HOSE |
Загрузка ...
|
|
| 30 | 30753 | CABLE TIE |
Загрузка ...
|
|
| A | 30693 | БОЛТ |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| D | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| E | 50124 | SCREW |
Загрузка ...
|
|
| F | 18709 | SCREW-SET HEX SOC CUP PT 3/8 NC X 5/8 LG |
Загрузка ...
|
|
| G | 20042 | WASHER - REG LOCK #8 NOM ID ZP |
Загрузка ...
|
|
| H | 30955 | SCREW-MACH RD HD SLOTTED # 8-32 NC X 5/16 LG BLK |
Загрузка ...
|
|
| J | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
