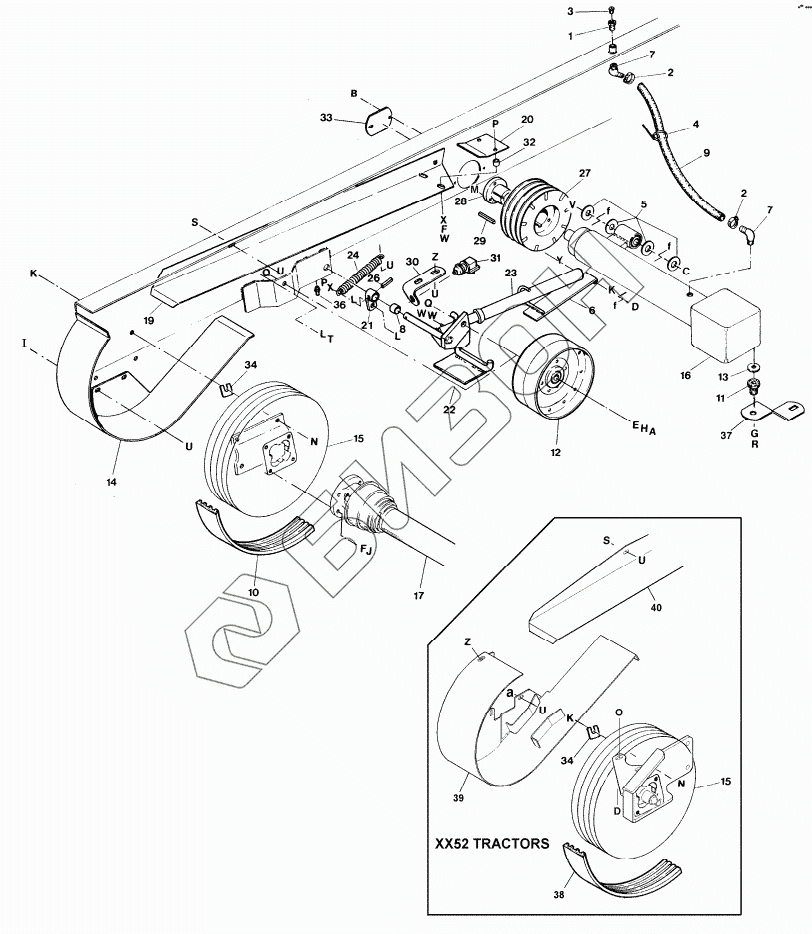

Графический каталог запасных частей к технике: MacDon-9250. HEADER DRIVE
1
2
2
4
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
34
36
37
38
39
40
A
B
C
D
D
E
F
F
G
H
I
J
K
K
K
L
M
N
N
O
P
P
Q
R
S
T
U
U
U
U
U
V
W
W
W
X
Y
Z
Z
a
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21024 | FITTING |
Загрузка ...
|
|
| 2 | 21349 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 3 | 21425 | VALVE |
Загрузка ...
|
|
| 4 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 5 | 22072 | WASHER |
Загрузка ...
|
|
| 6 | 45230 | GUIDE |
Загрузка ...
|
|
| 7 | 30938 | FITTING |
Загрузка ...
|
|
| 8 | 37551 | ВТУЛКА |
Загрузка ...
|
|
| 9 | 42016 | HOSE |
Загрузка ...
|
|
| 111292 | 111292 | HOSE |
Загрузка ...
|
|
| 10 | 42086 | BELT |
Загрузка ...
|
|
| 11 | 42099 | INSULATOR |
Загрузка ...
|
|
| 12 | 42155 | PULLEY |
Загрузка ...
|
|
| 13 | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| 14 | 44231 | GUARD |
Загрузка ...
|
|
| 15 | PULLEY | PULLEY ASSEMBLY |
Загрузка ...
|
|
| 16 | BEVEL | BEVEL GEARBOX |
Загрузка ...
|
|
| 17 | DRIVELINE | DRIVELINE |
Загрузка ...
|
|
| 19 | 45075 | GUIDE |
Загрузка ...
|
|
| 20 | 45144 | RETAINER |
Загрузка ...
|
|
| 21 | 45081 | ARM |
Загрузка ...
|
|
| 22 | 45086 | PIVOT |
Загрузка ...
|
|
| 23 | 45094 | CYLINDER |
Загрузка ...
|
|
| 45096 | 45096 | SHAFT |
Загрузка ...
|
|
| 45097 | 45097 | TUBE |
Загрузка ...
|
|
| 50041 | 50041 | SEAL |
Загрузка ...
|
|
| 50042 | 50042 | SEAL |
Загрузка ...
|
|
| 50053 | 50053 | RING |
Загрузка ...
|
|
| 45040 | 45040 | RESTRICTOR |
Загрузка ...
|
|
| 17006 | 17006 | O-RING |
Загрузка ...
|
|
| 24 | 9423 | SPRING – EXTENSION |
Загрузка ...
|
|
| 26 | 50075 | PIN-SPRING 3/8 DIA X 10 LG |
Загрузка ...
|
|
| 27 | 111281 | PULLEY |
Загрузка ...
|
|
| 111282 | 111282 | PULLEY |
Загрузка ...
|
|
| 28 | 115074 | BUSHING |
Загрузка ...
|
|
| 29 | 17194 | KEY |
Загрузка ...
|
|
| 30 | 45534 | SUPPORT |
Загрузка ...
|
|
| 31 | 109816 | SWITCH |
Загрузка ...
|
|
| 32 | 45148 | SPACER |
Загрузка ...
|
|
| 33 | 45262 | COVER |
Загрузка ...
|
|
| 34 | 44354 | SHIM |
Загрузка ...
|
|
| 36 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 37 | SUPPORT | AUGER SUPPORT ARM R.H. |
Загрузка ...
|
|
| 38 | 45959 | BELT |
Загрузка ...
|
|
| 39 | 112274 | GUARD |
Загрузка ...
|
|
| 40 | 111176 | GUIDE |
Загрузка ...
|
|
| A | 18592 | NUT |
Загрузка ...
|
|
| B | 50124 | SCREW |
Загрузка ...
|
|
| C | 18666 | NUT-HEX LOCK DT 5/8-11 UNC ZP |
Загрузка ...
|
|
| D | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| E | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| F | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| G | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| H | 18639 | WASHER-LOCK |
Загрузка ...
|
|
| I | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| J | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| K | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| L | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| M | 21526 | БОЛТ |
Загрузка ...
|
|
| N | 21491 | БОЛТ |
Загрузка ...
|
|
| O | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| P | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| Q | 21584 | BOLT |
Загрузка ...
|
|
| R | 21760 | BOLT |
Загрузка ...
|
|
| S | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| T | 30080 | BOLT - HH 3/8 NC X 45 LG GR 5 ZP |
Загрузка ...
|
|
| U | 30228 | Гайка |
Загрузка ...
|
|
| V | 21720 | BOLT |
Загрузка ...
|
|
| W | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| X | 18598 | Шайба |
Загрузка ...
|
|
| Y | 21589 | BOLT |
Загрузка ...
|
|
| Z | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| a | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| f | REF | PUMP – triple gear |
Загрузка ...
|
