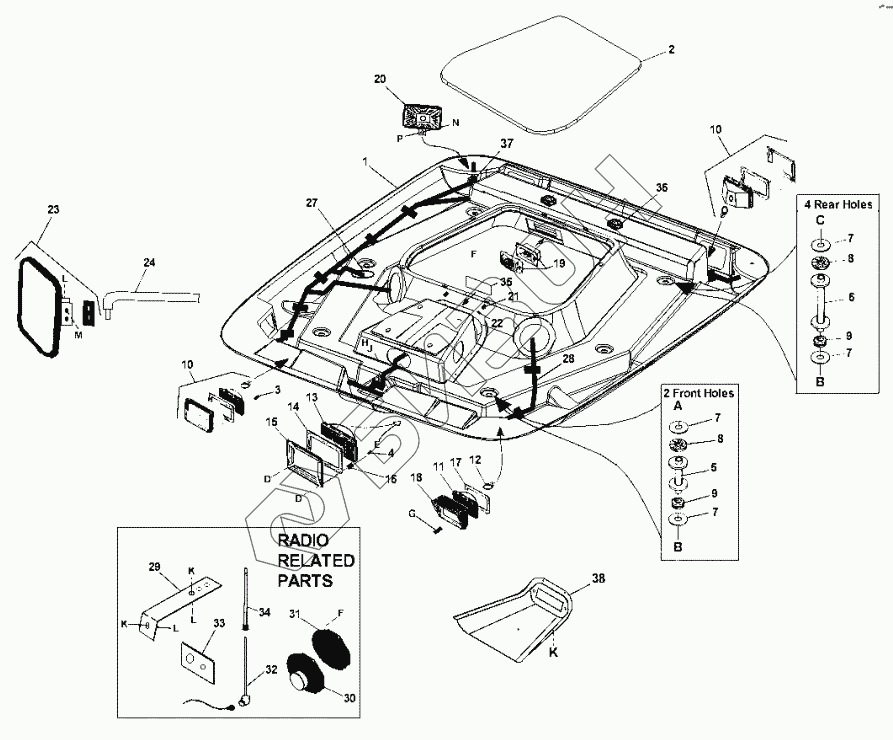

Графический каталог запасных частей к технике: MacDon-9250. CAB ROOF
1
2
3
4
5
6
7
7
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
31
32
33
34
35
36
37
38
A
B
B
C
D
D
E
F
F
G
K
K
K
L
L
L
M
N
P
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45654 | ROOF |
Загрузка ...
|
|
| 2 | 45759 | INSULATOR |
Загрузка ...
|
|
| 3 | 42212 | NUT |
Загрузка ...
|
|
| 4 | 42213 | NUT-SPRING |
Загрузка ...
|
|
| 5 | 45783 | SPACER WELDT |
Загрузка ...
|
|
| 6 | 45782 | SPACER |
Загрузка ...
|
|
| 7 | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| 8 | 42045 | WASHER - RUBBER |
Загрузка ...
|
|
| 9 | GROMMET | GROMMET |
Загрузка ...
|
|
| 10 | 109103 | LIGHT |
Загрузка ...
|
|
| 11 | 109112 | OPTICAL UNIT |
Загрузка ...
|
|
| 12 | 109113 | BULB - 12V, 55W |
Загрузка ...
|
|
| 13 | 109105 | LIGHT |
Загрузка ...
|
|
| 109104 | 109104 | SOCKET |
Загрузка ...
|
|
| 109109 | 109109 | BULB |
Загрузка ...
|
|
| 109223 | 109223 | LIGHT |
Загрузка ...
|
|
| 109224 | 109224 | BULB |
Загрузка ...
|
|
| 14 | 109048 | GASKET |
Загрузка ...
|
|
| 15 | 109106 | SUPPORT |
Загрузка ...
|
|
| 16 | 109107 | SPRING |
Загрузка ...
|
|
| 17 | 109110 | GASKET - WORK LIGHT |
Загрузка ...
|
|
| 18 | 109114 | BEZEL |
Загрузка ...
|
|
| 19 | 109123 | LIGHT – INTERIOR |
Загрузка ...
|
|
| 20 | 109111 | LIGHT |
Загрузка ...
|
|
| 109112 | 109112 | OPTICAL UNIT |
Загрузка ...
|
|
| 109113 | 109113 | BULB - 12V, 55W |
Загрузка ...
|
|
| 109114 | 109114 | BEZEL |
Загрузка ...
|
|
| 21 | 50023 | LIGHT |
Загрузка ...
|
|
| 22 | 50024 | NUT |
Загрузка ...
|
|
| 23 | 45835 | MIRROR-CONVEX |
Загрузка ...
|
|
| 24 | 45669 | MOUNT |
Загрузка ...
|
|
| 27 | 25286 | CONDUIT |
Загрузка ...
|
|
| 28 | 109226 | HARNESS |
Загрузка ...
|
|
| 109228 | 109228 | HARNESS |
Загрузка ...
|
|
| 109227 | 109227 | HARNESS |
Загрузка ...
|
|
| 29 | 109115 | SUPPORT |
Загрузка ...
|
|
| 30 | 109093 | SPEAKER – RADIO |
Загрузка ...
|
|
| 31 | 109096 | SCREEN - SPEAKER GRILLE |
Загрузка ...
|
|
| 32 | 109092 | ANTENNA – RADIO |
Загрузка ...
|
|
| 33 | 109099 | BAR |
Загрузка ...
|
|
| 34 | 109097 | GRIP |
Загрузка ...
|
|
| 35 | 45399 | DECAL |
Загрузка ...
|
|
| 36 | 42543 | SEAL |
Загрузка ...
|
|
| 37 | 42415 | ВТУЛКА |
Загрузка ...
|
|
| 38 | 45657 | PANEL |
Загрузка ...
|
|
| A | 30947 | BOLT - HH 1/2 NC X 75 LG GR5 ZP |
Загрузка ...
|
|
| B | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| C | 109091 | BOLT |
Загрузка ...
|
|
| D | 109108 | BOLT |
Загрузка ...
|
|
| E | 109126 | NUT |
Загрузка ...
|
|
| F | 30492 | SCREW-PHILIPS PAN HD # 8 X 3/4 LG ZP |
Загрузка ...
|
|
| G | 30949 | SCREW-MACH PHILIPS PAN HD # 6 NC X 10 LG ZP |
Загрузка ...
|
|
| H | 30228 | Гайка |
Загрузка ...
|
|
| J | 18598 | Шайба |
Загрузка ...
|
|
| K | 42284 | ВИНТ |
Загрузка ...
|
|
| L | 18647 | NUT |
Загрузка ...
|
|
| M | 21449 | BOLT - HH FLG (SERR FACE) 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| N | 50101 | NUT-FLG LOCK PREV TORQUE SM FACE M10-15 |
Загрузка ...
|
|
| P | 30635 | WASHER-FLAT M10 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
