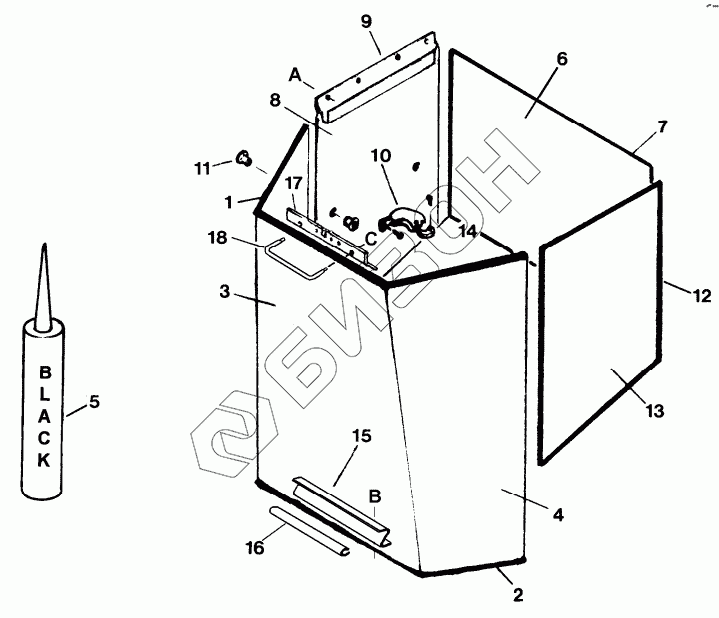

Графический каталог запасных частей к технике: MacDon-9250. WINDOWS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42048 | SEAL |
Загрузка ...
|
|
| 2 | 42049 | SEAL |
Загрузка ...
|
|
| 3 | 42093 | WINDOW |
Загрузка ...
|
|
| 4 | 42094 | WINDOW |
Загрузка ...
|
|
| 5 | SEALANT | SEALANT |
Загрузка ...
|
|
| 6 | 42095 | WINDOW |
Загрузка ...
|
|
| 7 | 42053 | SEAL |
Загрузка ...
|
|
| 8 | 45757 | WINDOW |
Загрузка ...
|
|
| 9 | 42421 | SUPPORT |
Загрузка ...
|
|
| 10 | 42616 | LATCH |
Загрузка ...
|
|
| 42617 | 42617 | LATCH |
Загрузка ...
|
|
| 11 | 42615 | FASTENER GROUP |
Загрузка ...
|
|
| 12 | 45720 | SEAL |
Загрузка ...
|
|
| 13 | 45730 | WINDOW |
Загрузка ...
|
|
| 14 | 42135 | RIVET |
Загрузка ...
|
|
| 15 | 45658 | RETAINER |
Загрузка ...
|
|
| 16 | 45659 | INSULATOR |
Загрузка ...
|
|
| 17 | 45725 | PLATE |
Загрузка ...
|
|
| 18 | 45727 | HANDLE |
Загрузка ...
|
|
| A | 21968 | БОЛТ |
Загрузка ...
|
|
| B | 30260 | SCREW |
Загрузка ...
|
|
| C | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
