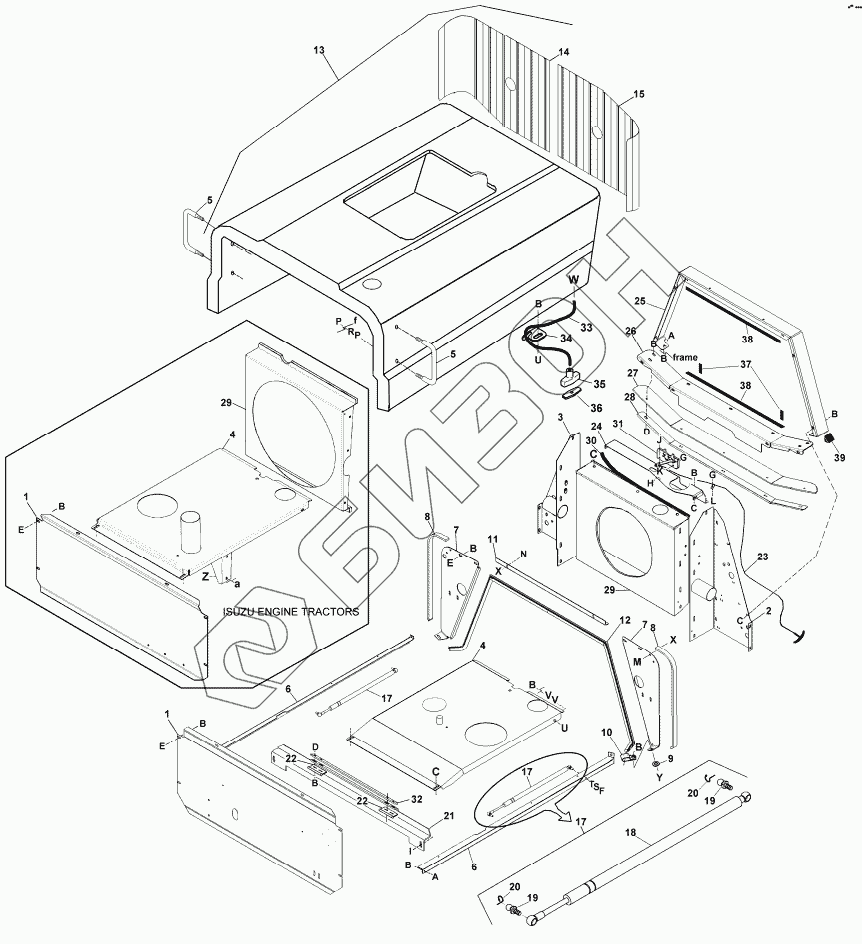

Графический каталог запасных частей к технике: MacDon-9250. ENGINE SUPERSTRUCTURE
1
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
17
17
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
38
39
A
A
B
B
B
B
B
B
B
B
B
B
B
C
C
C
D
D
E
E
E
F
G
G
H
J
M
N
P
P
R
S
T
U
U
V
V
W
X
X
Y
Z
a
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112205 | SHIELD |
Загрузка ...
|
|
| 2 | 112073 | SUPPORT |
Загрузка ...
|
|
| 3 | 112074 | SUPPORT |
Загрузка ...
|
|
| 4 | 112099 | COVER |
Загрузка ...
|
|
| 112242 | 112242 | COVER |
Загрузка ...
|
|
| 111353 | 111353 | COVER |
Загрузка ...
|
|
| 162024 | 162024 | COVER |
Загрузка ...
|
|
| 5 | 112132 | HANDLE |
Загрузка ...
|
|
| 6 | 112134 | ANGLE |
Загрузка ...
|
|
| 112135 | 112135 | ANGLE |
Загрузка ...
|
|
| 7 | 112078 | ANGLE |
Загрузка ...
|
|
| 112077 | 112077 | ANGLE |
Загрузка ...
|
|
| 8 | 112180 | SEAL |
Загрузка ...
|
|
| 9 | 112220 | WASHER |
Загрузка ...
|
|
| 10 | 43848 | CLAMP |
Загрузка ...
|
|
| 11 | 112187 | ANGLE |
Загрузка ...
|
|
| 12 | 112188 | SEAL |
Загрузка ...
|
|
| 13 | 111445 | HOOD and SCREEN ASSEMBLY |
Загрузка ...
|
|
| 14 | 112053 | SCREEN |
Загрузка ...
|
|
| 15 | 112054 | SCREEN |
Загрузка ...
|
|
| 17 | 112219 | SPRING |
Загрузка ...
|
|
| 18 | 112216 | SPRING |
Загрузка ...
|
|
| 19 | 112217 | BALL |
Загрузка ...
|
|
| 20 | 112218 | CLIP |
Загрузка ...
|
|
| 21 | 112108 | SUPPORT |
Загрузка ...
|
|
| 22 | 112110 | HINGE |
Загрузка ...
|
|
| 23 | 112062 | CABLE |
Загрузка ...
|
|
| 24 | 112063 | SUPPORT |
Загрузка ...
|
|
| 25 | 112147 | SUPPORT |
Загрузка ...
|
|
| 26 | 111378 | PAN |
Загрузка ...
|
|
| 27 | 112067 | SEAL |
Загрузка ...
|
|
| 28 | 112068 | STRAP |
Загрузка ...
|
|
| 29 | 112247 | SHROUD |
Загрузка ...
|
|
| 112246 | 112246 | SHROUD |
Загрузка ...
|
|
| 112449 | 112449 | SHROUD |
Загрузка ...
|
|
| 163563 | 163563 | SHROUD |
Загрузка ...
|
|
| 30 | 42269 | SEAL |
Загрузка ...
|
|
| 31 | 42688 | LATCH |
Загрузка ...
|
|
| 32 | 112265 | SUPPORT |
Загрузка ...
|
|
| 33 | 112524 | ROPE |
Загрузка ...
|
|
| 34 | 112517 | RETAINER |
Загрузка ...
|
|
| 35 | 112523 | HANDLE |
Загрузка ...
|
|
| 36 | 112508 | INSERT |
Загрузка ...
|
|
| 37 | 42266 | SEAL |
Загрузка ...
|
|
| 38 | 42274 | SEAL |
Загрузка ...
|
|
| 39 | 112657 | SEAL |
Загрузка ...
|
|
| A | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| D | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| E | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| F | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| G | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| H | 21483 | BOLT |
Загрузка ...
|
|
| I | 105066 | БОЛТ |
Загрузка ...
|
|
| J | 111088 | BOLT |
Загрузка ...
|
|
| K | 112222 | NUT |
Загрузка ...
|
|
| L | 21476 | BOLT - RHSN 1/4 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| M | 21558 | BOLT |
Загрузка ...
|
|
| N | 30821 | BOLT |
Загрузка ...
|
|
| P | 50225 | Гайка |
Загрузка ...
|
|
| R | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| S | 18636 | WASHER |
Загрузка ...
|
|
| T | 18597 | ШАЙБА |
Загрузка ...
|
|
| U | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| V | 18598 | Шайба |
Загрузка ...
|
|
| W | 18596 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP |
Загрузка ...
|
|
| X | 30280 | Гайка |
Загрузка ...
|
|
| Y | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| Z | 21282 | BOLT-RHSN 5/16 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| a | 30280 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
