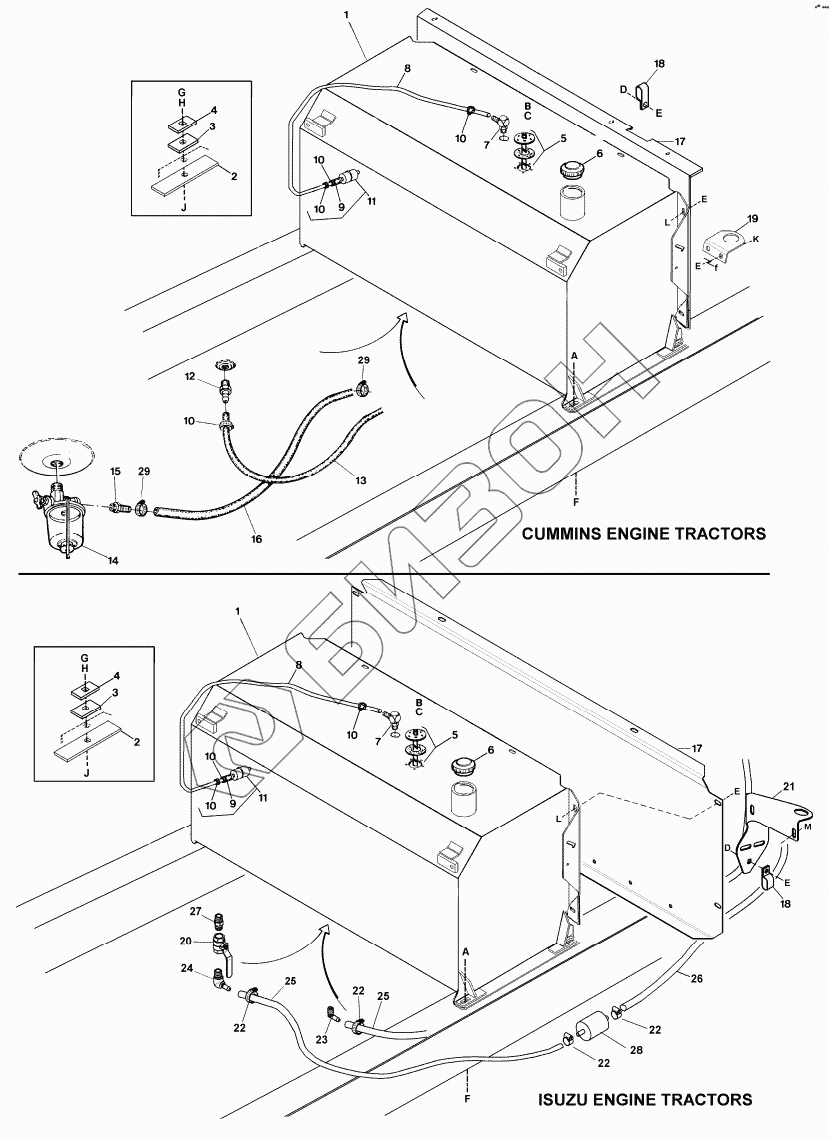

Графический каталог запасных частей к технике: MacDon-9250. FUEL SYSTEM
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
22
22
22
23
24
25
25
26
27
28
29
29
A
B
B
C
C
D
D
E
E
E
E
E
F
F
G
G
H
H
J
J
K
L
M
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112044 | TANK |
Загрузка ...
|
|
| 2 | 112095 | PAD-RUBBER |
Загрузка ...
|
|
| 3 | 112153 | PAD-RUBBER |
Загрузка ...
|
|
| 4 | 112154 | PLATE |
Загрузка ...
|
|
| 5 | 112142 | SENDER-FUEL LEVEL CW GASKET LESS MTG HDWE |
Загрузка ...
|
|
| 50014 | 50014 | GASKET |
Загрузка ...
|
|
| 6 | 112145 | CAP |
Загрузка ...
|
|
| 7 | 112092 | FITTING |
Загрузка ...
|
|
| 8 | 112215 | HOSE |
Загрузка ...
|
|
| 9 | 44304 | HOSE |
Загрузка ...
|
|
| 10 | 30500 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 11 | 21052 | FILTER |
Загрузка ...
|
|
| 12 | 30624 | FITTING |
Загрузка ...
|
|
| 30937 | 30937 | FITTING |
Загрузка ...
|
|
| 13 | 111010 | HOSE |
Загрузка ...
|
|
| 45651 | 45651 | HOSE |
Загрузка ...
|
|
| 14 | 30419 | BOWL |
Загрузка ...
|
|
| 15 | 30426 | ФИТИНГ |
Загрузка ...
|
|
| 21992 | 21992 | FITTING - BARBED 1/8 NPT X 3/8 ID HOSE |
Загрузка ...
|
|
| 16 | 42014 | HOSE |
Загрузка ...
|
|
| 111785 | 111785 | HOSE |
Загрузка ...
|
|
| 17 | PANEL | PANEL |
Загрузка ...
|
|
| 18 | 135224 | CLIP-WIRE HOLDER |
Загрузка ...
|
|
| 19 | 112206 | SUPPORT |
Загрузка ...
|
|
| 20 | 111440 | VALVE - BALL 3/8 NPT |
Загрузка ...
|
|
| 21 | 111376 | SUPPORT |
Загрузка ...
|
|
| 22 | 30094 | ЗАЖИМ ШЛАНГА ШЕСТЕРЕНЧАТОГО ТИПА |
Загрузка ...
|
|
| 23 | 111442 | ФИТИНГ |
Загрузка ...
|
|
| 24 | 50069 | ФИТИНГ |
Загрузка ...
|
|
| 25 | 111393 | HOSE |
Загрузка ...
|
|
| 26 | 111613 | HOSE |
Загрузка ...
|
|
| 27 | 21844 | FITTING - PIPE NIPPLE |
Загрузка ...
|
|
| 28 | 111608 | FILTER-FUEL STRAINER |
Загрузка ...
|
|
| 29 | 30500 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 30094 | 30094 | ЗАЖИМ ШЛАНГА ШЕСТЕРЕНЧАТОГО ТИПА |
Загрузка ...
|
|
| A | 21469 | BOLT |
Загрузка ...
|
|
| B | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 |
Загрузка ...
|
|
| C | 18634 | WASHER - REG LOCK #10 NOM ID ZP |
Загрузка ...
|
|
| D | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| G | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| H | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| J | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| K | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| L | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| M | 101898 | ВИНТ |
Загрузка ...
|
