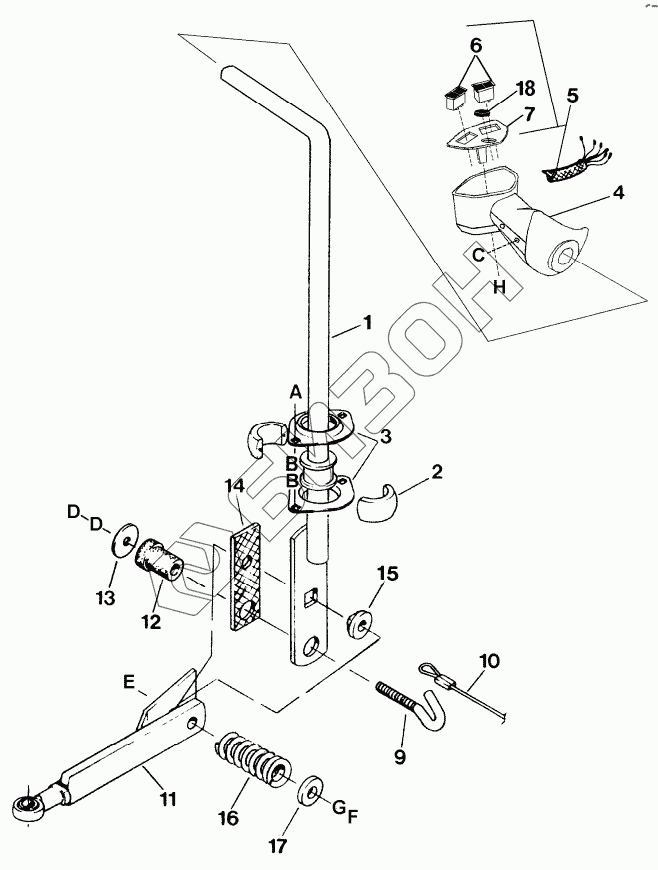

Графический каталог запасных частей к технике: MacDon-9250. GROUND SPEED LEVER
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
18
A
B
B
C
D
D
E
F
G
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45814 | LEVER |
Загрузка ...
|
|
| 2 | 28038 | BUSHING-PLASTIC |
Загрузка ...
|
|
| 3 | 15103 | FLANGE |
Загрузка ...
|
|
| 4 | 109051 | HANDLE-SPEED CONTROL |
Загрузка ...
|
|
| 5 | 45865 | HARNESS |
Загрузка ...
|
|
| 6 | 109060 | SWITCH |
Загрузка ...
|
|
| 7 | 109049 | PLATE |
Загрузка ...
|
|
| 9 | 42476 | BOLT |
Загрузка ...
|
|
| 10 | CABLE | CABLE |
Загрузка ...
|
|
| 11 | ROD | ROD |
Загрузка ...
|
|
| 12 | 42482 | INSULATOR-RUBBER |
Загрузка ...
|
|
| 13 | 16652 | WASHER - FLAT |
Загрузка ...
|
|
| 14 | 45565 | PAD – FRICTION |
Загрузка ...
|
|
| 15 | 25348 | BUSHING |
Загрузка ...
|
|
| 16 | 11660 | SPRING – COMPRESSION |
Загрузка ...
|
|
| 17 | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| 18 | 45869 | PLUG |
Загрузка ...
|
|
| 109061 | 109061 | SWITCH |
Загрузка ...
|
|
| A | 30280 | Гайка |
Загрузка ...
|
|
| B | 18597 | ШАЙБА |
Загрузка ...
|
|
| C | 30872 | SCREW-SET HEX SOC CUP PT 5/16 NC X 1/4 LG |
Загрузка ...
|
|
| D | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| E | 50052 | BOLT - RHSN 1/2 NC X 50 LG GR 5 ZP |
Загрузка ...
|
|
| F | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| G | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| H | 45868 | SCREW-PHIL FL CSK HD #8 X 1 1/4" LG ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
