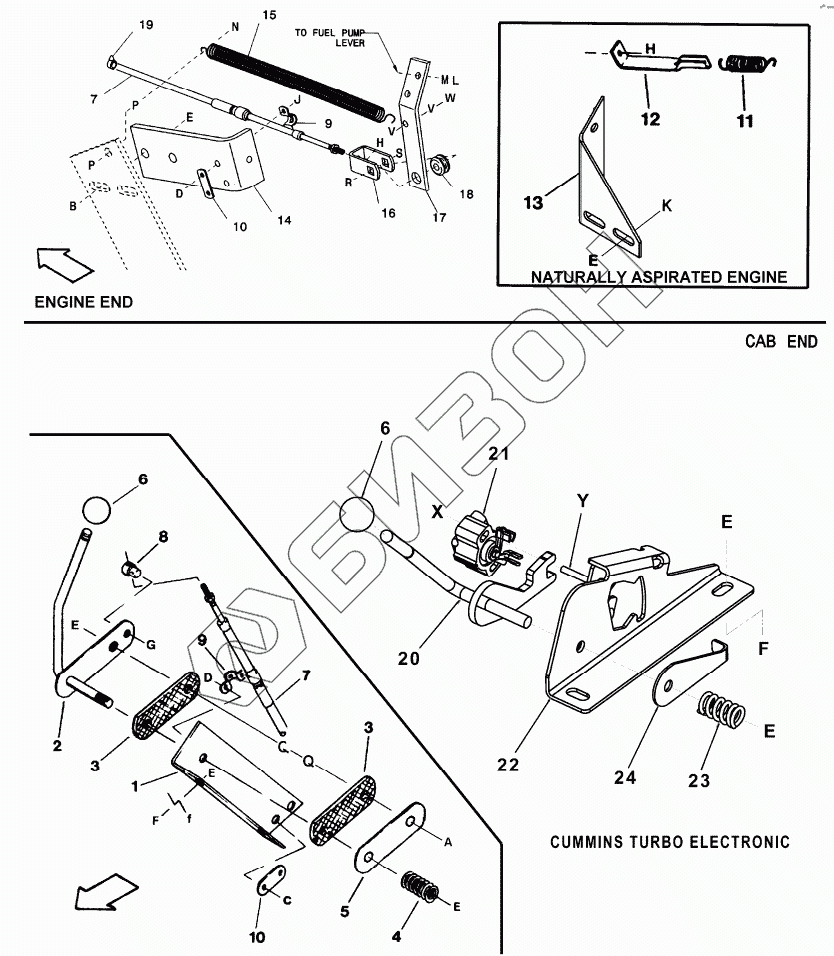

Графический каталог запасных частей к технике: MacDon-9250. THROTTLE CONTROL – CUMMINS ENGINE TRACTORS
1
2
3
3
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
A
B
C
D
E
E
E
E
E
E
E
F
F
G
H
H
J
K
L
M
N
P
P
Q
Q
R
S
V
V
W
X
Y
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45307 | SUPPORT |
Загрузка ...
|
|
| 2 | 45309 | LEVER |
Загрузка ...
|
|
| 3 | 45314 | PAD |
Загрузка ...
|
|
| 4 | 17546 | SPRING |
Загрузка ...
|
|
| 5 | 45833 | PLATE |
Загрузка ...
|
|
| 6 | 30457 | KNOB |
Загрузка ...
|
|
| 7 | 42745 | CABLE |
Загрузка ...
|
|
| 8 | 42218 | PIVOT |
Загрузка ...
|
|
| 9 | 42219 | HOLDER |
Загрузка ...
|
|
| 10 | 42220 | BAR |
Загрузка ...
|
|
| 11 | 44337 | SPRING |
Загрузка ...
|
|
| 12 | 44490 | SUPPORT |
Загрузка ...
|
|
| 111692 | 111692 | SUPPORT |
Загрузка ...
|
|
| 13 | 111152 | SUPPORT |
Загрузка ...
|
|
| 14 | 44494 | INSULATOR |
Загрузка ...
|
|
| 15 | 42102 | SPRING |
Загрузка ...
|
|
| 16 | 111009 | CLEVIS |
Загрузка ...
|
|
| 17 | 111007 | LEVER |
Загрузка ...
|
|
| 18 | 24986 | GROMMET |
Загрузка ...
|
|
| 19 | 42523 | CLIP |
Загрузка ...
|
|
| 20 | 109900 | LEVER |
Загрузка ...
|
|
| 21 | 109904 | ДАТЧИК |
Загрузка ...
|
|
| 22 | 109898 | SUPPORT |
Загрузка ...
|
|
| 23 | 17546 | SPRING |
Загрузка ...
|
|
| 24 | 109902 | BRACKET |
Загрузка ...
|
|
| A | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| B | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| C | 18631 | SCREW |
Загрузка ...
|
|
| D | 18647 | NUT |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 109071 | BOLT - BUTTON HD 0375 NC X 125 LG |
Загрузка ...
|
|
| G | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| H | 20011 | NUT |
Загрузка ...
|
|
| J | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 |
Загрузка ...
|
|
| K | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| L | 111008 | SCREW |
Загрузка ...
|
|
| M | 30631 | WASHER |
Загрузка ...
|
|
| N | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| P | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| Q | 18598 | Шайба |
Загрузка ...
|
|
| R | 21479 | BOLT |
Загрузка ...
|
|
| S | 30280 | Гайка |
Загрузка ...
|
|
| V | 18588 | NUT - HEX 1/4 - 20 UNC GR 5 ZP |
Загрузка ...
|
|
| W | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| X | 21492 | ГАЙКА |
Загрузка ...
|
|
| Y | 21487 | БОЛТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
