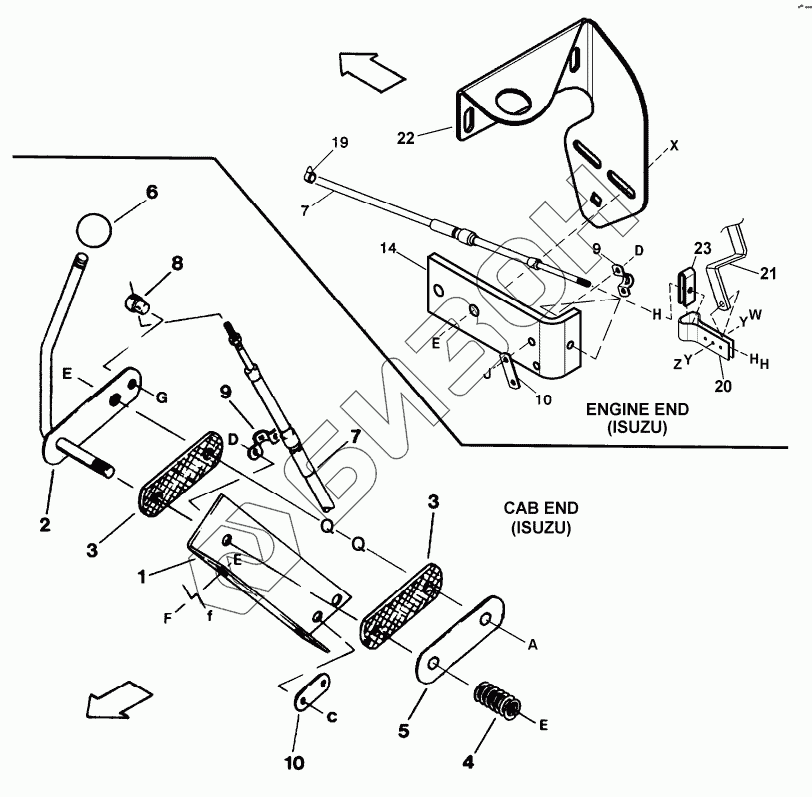

Графический каталог запасных частей к технике: MacDon-9250. THROTTLE CONTROL – ISUZU ENGINE TRACTORS
1
2
3
3
4
5
6
7
7
8
9
9
10
10
14
19
20
21
22
23
A
C
D
D
E
E
E
E
F
G
H
H
H
J
Q
Q
W
X
Y
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45307 | SUPPORT |
Загрузка ...
|
|
| 2 | 45309 | LEVER |
Загрузка ...
|
|
| 3 | 45314 | PAD |
Загрузка ...
|
|
| 4 | 17546 | SPRING |
Загрузка ...
|
|
| 5 | 45833 | PLATE |
Загрузка ...
|
|
| 6 | 30457 | KNOB |
Загрузка ...
|
|
| 7 | 111415 | CABLE |
Загрузка ...
|
|
| 8 | 42218 | PIVOT |
Загрузка ...
|
|
| 9 | 42219 | HOLDER |
Загрузка ...
|
|
| 10 | 42220 | BAR |
Загрузка ...
|
|
| 14 | 44494 | INSULATOR |
Загрузка ...
|
|
| 19 | 42523 | CLIP |
Загрузка ...
|
|
| 20 | 111437 | INSULATOR |
Загрузка ...
|
|
| 21 | LEVER | LEVER |
Загрузка ...
|
|
| 22 | SUPPORT | AUGER SUPPORT ARM R.H. |
Загрузка ...
|
|
| 23 | 111582 | YOKE |
Загрузка ...
|
|
| A | 21264 | BOLT-HH 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| C | 18631 | SCREW |
Загрузка ...
|
|
| D | 18647 | NUT |
Загрузка ...
|
|
| E | 30228 | Гайка |
Загрузка ...
|
|
| F | 109071 | BOLT - BUTTON HD 0375 NC X 125 LG |
Загрузка ...
|
|
| G | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| H | 20011 | NUT |
Загрузка ...
|
|
| J | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 |
Загрузка ...
|
|
| K | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| Q | 18598 | Шайба |
Загрузка ...
|
|
| W | 21573 | BOLT-HEX HD 1/4 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| X | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| Y | 18596 | WASHER - SAE FLAT 9/32 ID X 5/8 IN OD ZP |
Загрузка ...
|
|
| Z | 18724 | NUT-HEX LOCK DT 1/4-20 UNC ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
