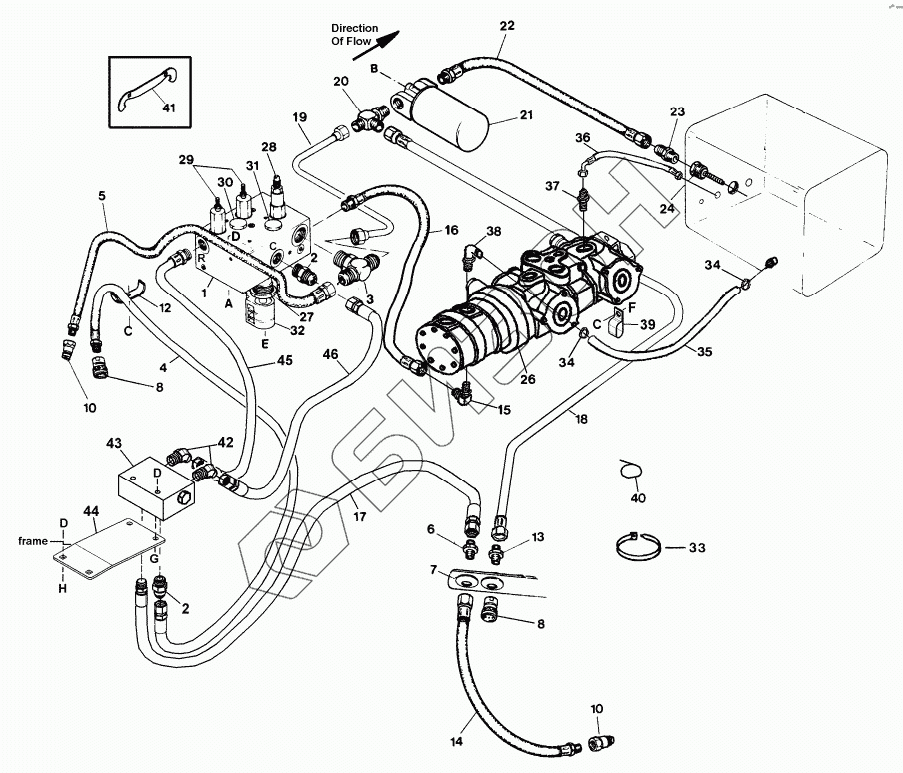

Графический каталог запасных частей к технике: MacDon-9250. HYDRAULICS: HEADER DRIVE
1
2
2
3
4
5
6
7
8
8
10
10
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
A
B
B
C
C
C
D
D
D
E
F
G
H
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111143 | VALVE |
Загрузка ...
|
|
| 45101 | 45101 | SEAL KIT |
Загрузка ...
|
|
| 45554 | 45554 | BLOCK only |
Загрузка ...
|
|
| 2 | 30695 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 3 | 50050 | ФИТИНГ |
Загрузка ...
|
|
| 4 | 112263 | HOSE |
Загрузка ...
|
|
| 5 | 37758 | HOSE |
Загрузка ...
|
|
| 6 | 21746 | ФИТИНГ |
Загрузка ...
|
|
| 7 | 45153 | WASHER |
Загрузка ...
|
|
| 8 | 21857 | FITTING |
Загрузка ...
|
|
| 50082 | 50082 | O-RING |
Загрузка ...
|
|
| 10 | 21855 | FITTING |
Загрузка ...
|
|
| 12 | 32225 | HOLDER |
Загрузка ...
|
|
| 13 | 30611 | FITTING |
Загрузка ...
|
|
| 14 | 45737 | HOSE |
Загрузка ...
|
|
| 15 | 30609 | ФИТИНГ |
Загрузка ...
|
|
| 16 | 45126 | HOSE |
Загрузка ...
|
|
| 17 | 112264 | HOSE |
Загрузка ...
|
|
| 18 | 112204 | HOSE |
Загрузка ...
|
|
| 19 | 45551 | LINE |
Загрузка ...
|
|
| 20 | 30858 | FITTING |
Загрузка ...
|
|
| 21 | 45205 | OIL FILTER ELEMENT |
Загрузка ...
|
|
| 45160 | 45160 | OIL FILTER ASSEMBLY |
Загрузка ...
|
|
| 22 | 45138 | HOSE |
Загрузка ...
|
|
| 23 | 21836 | FITTING |
Загрузка ...
|
|
| 24 | 45161 | VALVE |
Загрузка ...
|
|
| 26 | PUMP | PUMP |
Загрузка ...
|
|
| 27 | 45107 | VALVE |
Загрузка ...
|
|
| 28 | 45108 | VALVE |
Загрузка ...
|
|
| 29 | 49725 | FLOW CONTROL |
Загрузка ...
|
|
| 49726 | 49726 | COLLAR |
Загрузка ...
|
|
| 49727 | 49727 | SETSCREW |
Загрузка ...
|
|
| 49728 | 49728 | PIN |
Загрузка ...
|
|
| 111458 | 111458 | SEAL |
Загрузка ...
|
|
| 30 | 45110 | VALVE |
Загрузка ...
|
|
| 31 | 45111 | VALVE |
Загрузка ...
|
|
| 32 | 111225 | COIL |
Загрузка ...
|
|
| 33 | 30753 | CABLE TIE |
Загрузка ...
|
|
| 34 | 17958 | CLAMP-HOSE GEAR TYPE |
Загрузка ...
|
|
| 35 | 112194 | HOSE |
Загрузка ...
|
|
| 36 | 111068 | HOSE |
Загрузка ...
|
|
| 37 | 21747 | ФИТИНГ |
Загрузка ...
|
|
| 38 | 111043 | FITTING |
Загрузка ...
|
|
| 39 | 103738 | ЗАЖИМ |
Загрузка ...
|
|
| 40 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 41 | 112811 | TOOL |
Загрузка ...
|
|
| 42 | 50103 | ФИТИНГ |
Загрузка ...
|
|
| 43 | 111602 | VALVE |
Загрузка ...
|
|
| 44 | 110599 | PLATE |
Загрузка ...
|
|
| 45 | 111605 | HOSE |
Загрузка ...
|
|
| 46 | 111606 | HOSE |
Загрузка ...
|
|
| A | 50088 | БОЛТ |
Загрузка ...
|
|
| B | 21456 | БОЛТ |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
|
| D | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| E | 21812 | NUT |
Загрузка ...
|
|
| F | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| G | 30035 | БОЛТ |
Загрузка ...
|
|
| H | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
