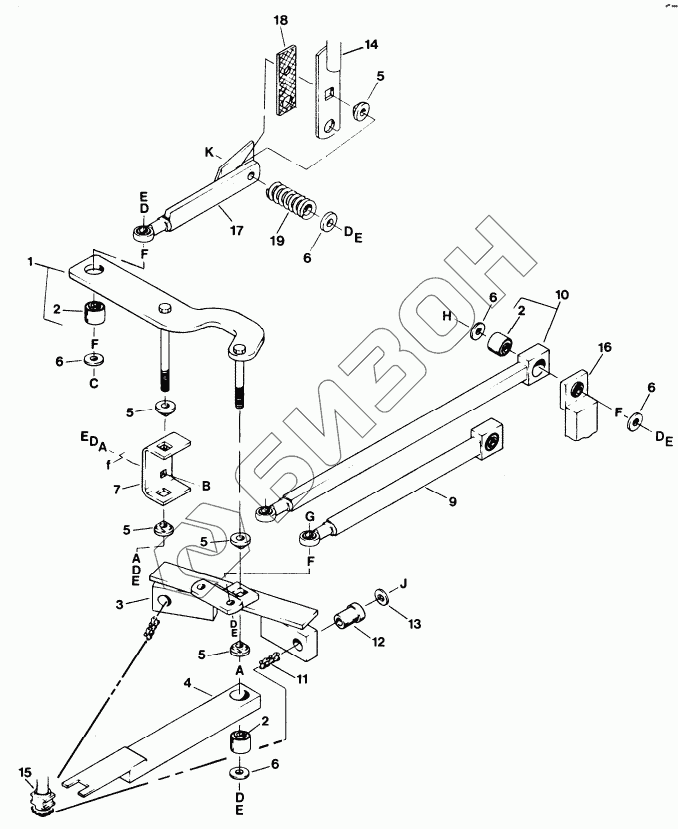

Графический каталог запасных частей к технике: MacDon-9250. STEERING AND GROUND SPEED
1
1
2
2
2
3
4
5
5
5
5
5
6
6
6
6
6
7
9
10
11
12
13
14
15
16
17
18
19
A
A
A
B
C
D
D
D
D
D
D
D
E
E
E
E
E
E
E
F
F
F
F
G
H
J
K
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 42776 | ARM - STEERING ASSY C/W BUSHING (ITEM 4) |
Загрузка ...
|
|
| 2 | 50040 | BUSHING – RUBBER |
Загрузка ...
|
|
| 3 | 42781 | PIVOT |
Загрузка ...
|
|
| 4 | 42787 | CARRIER |
Загрузка ...
|
|
| 5 | 25348 | BUSHING |
Загрузка ...
|
|
| 6 | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| 7 | 42793 | SUPPORT |
Загрузка ...
|
|
| 9 | 111029 | BAR |
Загрузка ...
|
|
| 10 | 42797 | BAR |
Загрузка ...
|
|
| 11 | 21922 | CHAIN |
Загрузка ...
|
|
| 12 | 42482 | INSULATOR-RUBBER |
Загрузка ...
|
|
| 13 | 23118 | WASHER - FLAT SPECIAL |
Загрузка ...
|
|
| 14 | LEVER | LEVER |
Загрузка ...
|
|
| 15 | SHAFT | SHAFT |
Загрузка ...
|
|
| 16 | PINTLEARM | PINTLE ARM |
Загрузка ...
|
|
| 17 | 45558 | BAR |
Загрузка ...
|
|
| 18 | 45565 | PAD – FRICTION |
Загрузка ...
|
|
| 19 | 11660 | SPRING – COMPRESSION |
Загрузка ...
|
|
| A | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| B | 21469 | BOLT |
Загрузка ...
|
|
| C | 21581 | BOLT - HH 1/2 NC X 35 LG GR 5 ZP |
Загрузка ...
|
|
| D | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| E | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| F | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| G | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| H | 21589 | BOLT |
Загрузка ...
|
|
| J | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| K | 50052 | BOLT - RHSN 1/2 NC X 50 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
