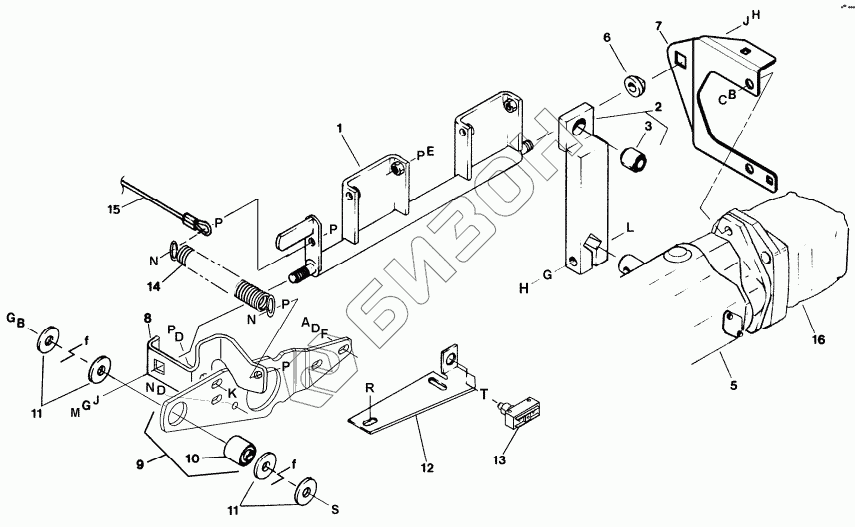

Графический каталог запасных частей к технике: MacDon-9250. NEUTRAL INTERLOCK AND PINTLE ARMS
1
2
3
5
6
7
8
9
10
11
11
12
13
14
15
16
A
B
B
C
D
D
D
E
F
G
G
G
H
H
J
J
K
L
M
N
N
N
P
P
P
P
P
P
R
S
T
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111022 | LOCK |
Загрузка ...
|
|
| 2 | 111026 | ARM |
Загрузка ...
|
|
| 3 | 21810 | BUSHING |
Загрузка ...
|
|
| 5 | PUMP | PUMP |
Загрузка ...
|
|
| 6 | 25348 | BUSHING |
Загрузка ...
|
|
| 7 | 111301 | SUPPORT |
Загрузка ...
|
|
| 8 | 111020 | SUPPORT |
Загрузка ...
|
|
| 9 | 111023 | SUPPORT |
Загрузка ...
|
|
| 10 | 50040 | BUSHING – RUBBER |
Загрузка ...
|
|
| 11 | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| 12 | 112266 | MOUNT |
Загрузка ...
|
|
| 13 | 109816 | SWITCH |
Загрузка ...
|
|
| 111763 | 111763 | SWITCH-PLUNGER LIMIT |
Загрузка ...
|
|
| 14 | 25321 | SPRING – EXTENSION |
Загрузка ...
|
|
| 15 | 45236 | CABLE ASSEMBLY |
Загрузка ...
|
|
| 16 | DRIVE | DRIVE |
Загрузка ...
|
|
| A | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| C | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| D | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| E | 50149 | SETSCREW |
Загрузка ...
|
|
| F | 18598 | Шайба |
Загрузка ...
|
|
| G | 18591 | NUT - HEX 1/2 - 13 UNC GR 5 ZP |
Загрузка ...
|
|
| H | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| J | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| K | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| L | 135542 | BOLT-HH 1/2 NC X 30 LG GR 8 ZP |
Загрузка ...
|
|
| M | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP |
Загрузка ...
|
|
| N | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| P | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| R | 30228 | Гайка |
Загрузка ...
|
|
| S | 30011 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP |
Загрузка ...
|
|
| T | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
