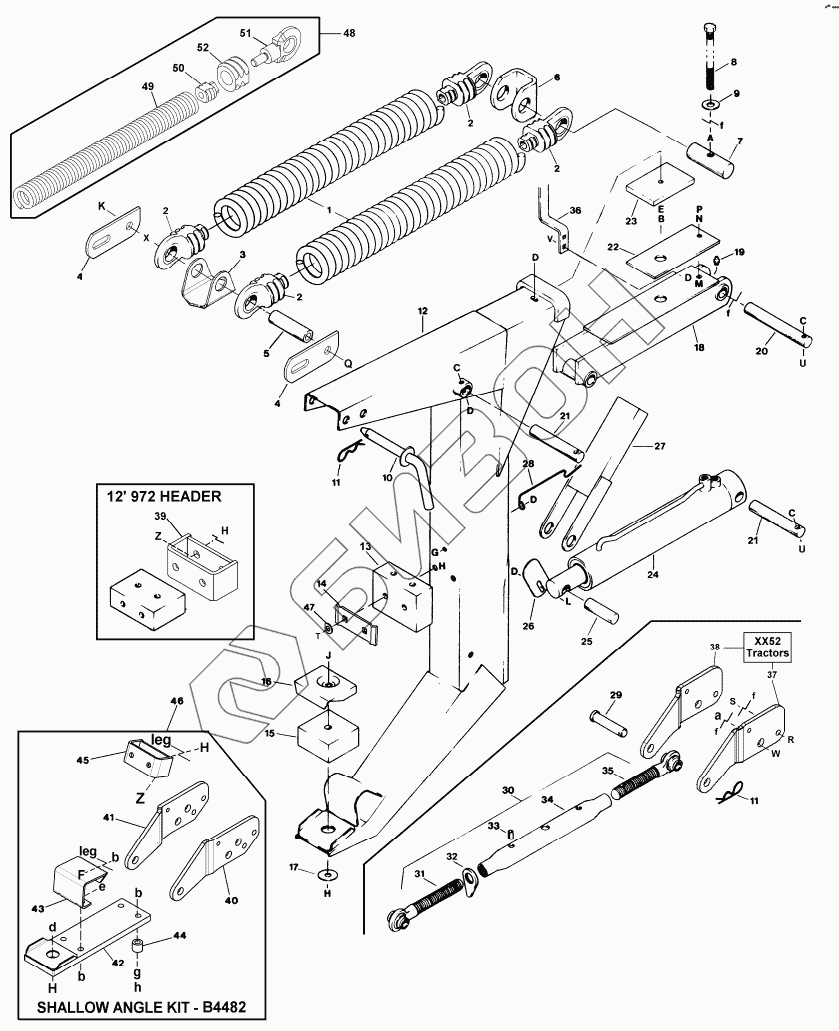

Графический каталог запасных частей к технике: MacDon-9250. LIFT LINKAGE
1
2
2
2
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
B
C
C
C
D
D
D
D
D
E
F
G
H
H
H
H
H
J
K
L
M
N
P
Q
R
S
T
T
U
U
V
W
X
Z
Z
a
b
b
b
d
e
g
h
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 45858 | SPRING |
Загрузка ...
|
|
| 2 | 42691 | INSERT-SPRING |
Загрузка ...
|
|
| 3 | 112226 | SUPPORT |
Загрузка ...
|
|
| 4 | 112224 | BAR |
Загрузка ...
|
|
| 5 | 112225 | TUBE - PIVOT SUSPENSION |
Загрузка ...
|
|
| 6 | 44601 | CLEVIS |
Загрузка ...
|
|
| 7 | 44995 | PIN – STRAIGHT |
Загрузка ...
|
|
| 8 | 44994 | DRAW BOLT |
Загрузка ...
|
|
| 9 | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| 10 | 112269 | PIN |
Загрузка ...
|
|
| 11 | 13125 | PIN - HAIR |
Загрузка ...
|
|
| 12 | 45931 | SUPPORT |
Загрузка ...
|
|
| 45961 | 45961 | SUPPORT |
Загрузка ...
|
|
| 13 | 44577 | BLOCK |
Загрузка ...
|
|
| 14 | 45886 | BAR |
Загрузка ...
|
|
| 15 | 42498 | ПОДУШКА |
Загрузка ...
|
|
| 16 | 44575 | SUPPORT |
Загрузка ...
|
|
| 17 | 11695 | WASHER - FLAT |
Загрузка ...
|
|
| 18 | 44977 | ARM |
Загрузка ...
|
|
| 19 | 21887 | ФИТИНГ |
Загрузка ...
|
|
| 20 | 44590 | PIN |
Загрузка ...
|
|
| 21 | 44988 | PIN |
Загрузка ...
|
|
| 22 | 45038 | PLATE |
Загрузка ...
|
|
| 23 | 42497 | PAD- RUBBER |
Загрузка ...
|
|
| 24 | CYLINDER | CYLINDER |
Загрузка ...
|
|
| 25 | 44823 | PIN |
Загрузка ...
|
|
| 26 | 44822 | BAR |
Загрузка ...
|
|
| 27 | 44817 | STOP |
Загрузка ...
|
|
| 28 | 44784 | HOOK |
Загрузка ...
|
|
| 29 | 20312 | ПАЛЕЦ |
Загрузка ...
|
|
| 30 | 42104 | JOINT ASSEMBLY |
Загрузка ...
|
|
| 31 | 42432 | JOINT |
Загрузка ...
|
|
| 32 | 42433 | COLLAR |
Загрузка ...
|
|
| 33 | PIN | PIN |
Загрузка ...
|
|
| 34 | 42434 | TUBE |
Загрузка ...
|
|
| 35 | 42431 | JOINT |
Загрузка ...
|
|
| 36 | 45490 | BAR |
Загрузка ...
|
|
| 37 | 110009 | PLATE |
Загрузка ...
|
|
| 38 | 110010 | PLATE |
Загрузка ...
|
|
| 39 | 118283 | SUPPORT |
Загрузка ...
|
|
| 40 | 110276 | PLATE |
Загрузка ...
|
|
| 41 | 110277 | PLATE |
Загрузка ...
|
|
| 42 | 110281 | SPACER |
Загрузка ...
|
|
| 43 | 110282 | CHANNEL |
Загрузка ...
|
|
| 44 | 110285 | TUBE |
Загрузка ...
|
|
| 45 | 118283 | SUPPORT |
Загрузка ...
|
|
| 46 | B4482 | KIT |
Загрузка ...
|
|
| 47 | 36229 | WASHER |
Загрузка ...
|
|
| 48 | B2773 | KIT |
Загрузка ...
|
|
| 49 | 40766 | SPRING |
Загрузка ...
|
|
| 50 | 41357 | INSERT- MACH |
Загрузка ...
|
|
| 51 | 113747 | ВСТАВКА |
Загрузка ...
|
|
| 52 | 113748 | ВСТАВКА |
Загрузка ...
|
|
| A | 18592 | NUT |
Загрузка ...
|
|
| B | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| C | 21354 | BOLT - HH 3/8 NC X 20 LG GR 5 ZP |
Загрузка ...
|
|
| D | 30228 | Гайка |
Загрузка ...
|
|
| E | 18598 | Шайба |
Загрузка ...
|
|
| F | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| G | 21567 | BOLT -HEX HD 375-16UNC X 075 LG |
Загрузка ...
|
|
| H | 21389 | NUT - HEX LOCK 500-13UNC |
Загрузка ...
|
|
| J | 30266 | БОЛТ |
Загрузка ...
|
|
| K | 18689 | NUT - HEX LOCK DT 750-10UNC |
Загрузка ...
|
|
| L | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| M | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| N | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| P | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| Q | 30387 | BOLT - HH 3/4 NC X 65 LG GR 5 ZP |
Загрузка ...
|
|
| R | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| S | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| T | 30011 | BOLT - HH 1/2 NC X 325 LG GR 5 ZP |
Загрузка ...
|
|
| T | 21597 | BOLT |
Загрузка ...
|
|
| U | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| V | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| W | 102495 | BOLT |
Загрузка ...
|
|
| X | 18601 | WASHER - SAE FLAT 13/16 ID X 15 IN OD ZP |
Загрузка ...
|
|
| Z | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| a | 102636 | NUT - HEX DT 750-10UNC |
Загрузка ...
|
|
| b | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| d | 30849 | BOLT - RHSN 1/2 NC X 35 LG GR 5 ZP |
Загрузка ...
|
|
| e | 21565 | БОЛТ |
Загрузка ...
|
|
| g | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| h | 21578 | BOLT - HH 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| f | REF | PUMP – triple gear |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
