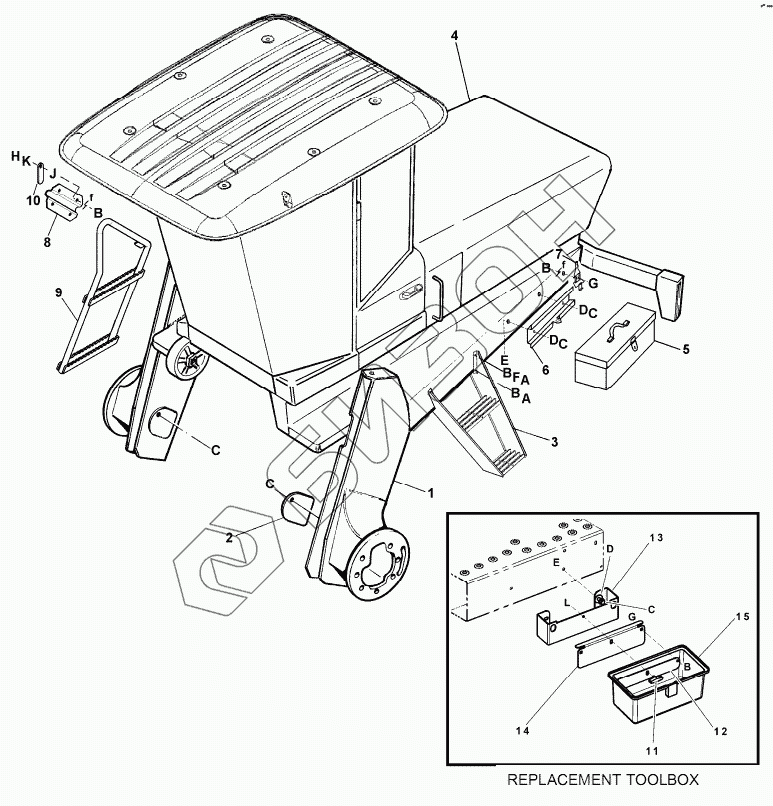

Графический каталог запасных частей к технике: MacDon-9250. MAIN FRAME AND COVERS
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
A
A
B
B
B
C
C
C
C
C
D
D
D
E
E
F
G
G
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FRAME | FRAME |
Загрузка ...
|
|
| 2 | 45188 | COVER |
Загрузка ...
|
|
| 45189 | 45189 | COVER |
Загрузка ...
|
|
| 3 | 110012 | LADDER |
Загрузка ...
|
|
| 4 | COVER | COVER |
Загрузка ...
|
|
| 5 | 21165 | TOOL BOX |
Загрузка ...
|
|
| 6 | 21166 | BRACKET |
Загрузка ...
|
|
| 7 | 45948 | HOLDER - GREASE GUN ZN PL |
Загрузка ...
|
|
| 8 | 112437 | BRACKET |
Загрузка ...
|
|
| 9 | 112448 | LADDER |
Загрузка ...
|
|
| 10 | 112461 | ARM |
Загрузка ...
|
|
| 11 | 42075 | KNOB |
Загрузка ...
|
|
| 12 | 167019 | PLATE |
Загрузка ...
|
|
| 13 | 167016 | BRACKET |
Загрузка ...
|
|
| 14 | 167017 | BRACKET |
Загрузка ...
|
|
| 15 | 167047 | TOOLBOX |
Загрузка ...
|
|
| A | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| B | 30228 | Гайка |
Загрузка ...
|
|
| C | 21449 | BOLT - HH FLG (SERR FACE) 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| D | 32247 | ШАЙБА |
Загрузка ...
|
|
| E | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) |
Загрузка ...
|
|
| F | 37676 | WASHER |
Загрузка ...
|
|
| G | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| H | 21561 | BOLT - HH 3/8 NC X 15 LG GR 5 ZP |
Загрузка ...
|
|
| J | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| K | 18598 | Шайба |
Загрузка ...
|
|
| L | 135193 | ВИНТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
