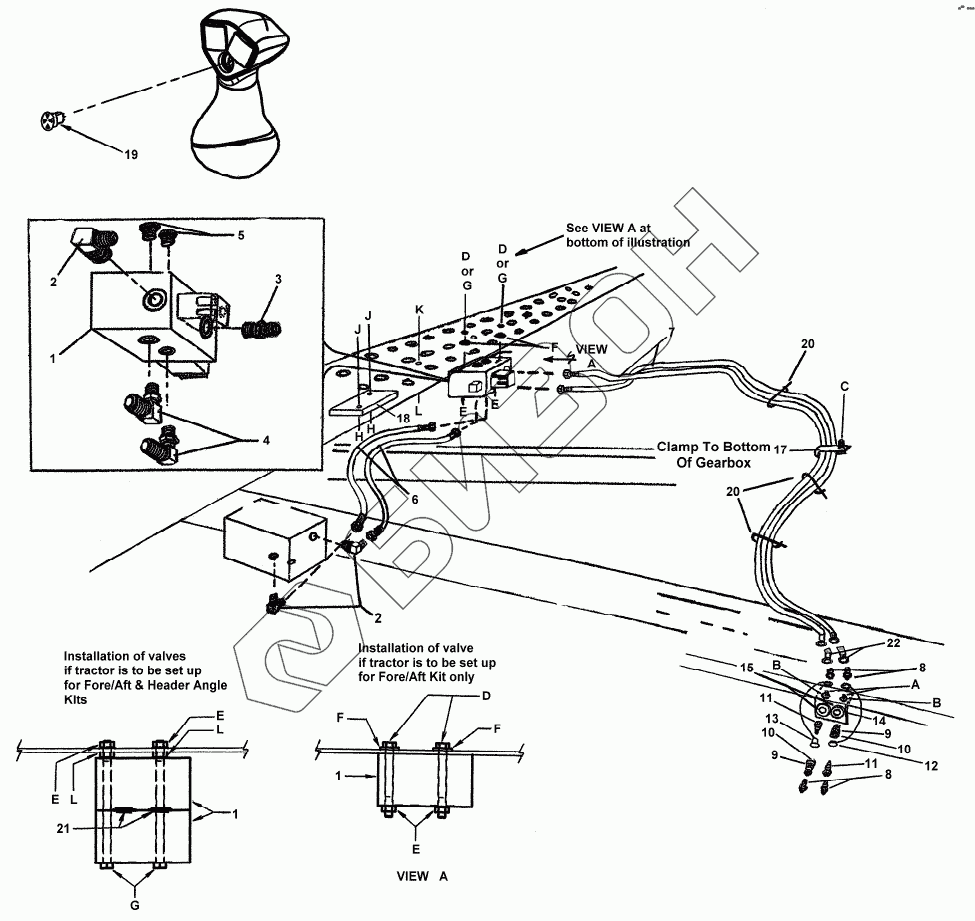

Графический каталог запасных частей к технике: MacDon-9250. OPTIONAL HYDRAULICS – FORE/AFT KIT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
17
18
19
20
20
21
22
A
A
B
B
C
D
D
D
E
E
E
E
E
F
F
F
G
G
G
H
H
J
J
K
L
L
L
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 111129 VALVE
Загрузка ...
2 30282 FITTING - ELBOW 90° HYD
Загрузка ...
3 15903 FITTING - CONNECTOR HYD
Загрузка ...
4 50104 ФИТИНГ
Загрузка ...
5 102711 PLUG - HEX SOCKET CW O-RING
Загрузка ...
6 112208 HOSE
Загрузка ...
7 112209 HOSE
Загрузка ...
8 21806 FITTING
Загрузка ...
9 21857 FITTING
Загрузка ...
10 50082 O-RING
Загрузка ...
11 21855 FITTING
Загрузка ...
12 21858 PLUG
Загрузка ...
13 21856 DUST CAP
Загрузка ...
14 45936 ANGLE
Загрузка ...
15 45153 WASHER
Загрузка ...
17 103738 ЗАЖИМ
Загрузка ...
18 112143 MODULE
Загрузка ...
19 109061 SWITCH
Загрузка ...
20 21763 FASTENER - CABLE TIE BLACK
Загрузка ...
21 45934 O-RING
Загрузка ...
22 30875 ФИТИНГ
Загрузка ...
A 30963 БОЛТ
Загрузка ...
B 21452 NUT - FLANGE (SERR FACE) 375-16UNC
Загрузка ...
C 30982 BOLT
Загрузка ...
D 21595 BOLT
Загрузка ...
E 30280 Гайка
Загрузка ...
F 18597 ШАЙБА
Загрузка ...
G 45933 BOLT
Загрузка ...
H 18796 NUT- HEX # 8-32 UNC GR 5 ZP
Загрузка ...
J 45694 SCREW
Загрузка ...
K 50112 BOLT
Загрузка ...
L 18589 5/16 UNC HEX NUT PLATED
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
