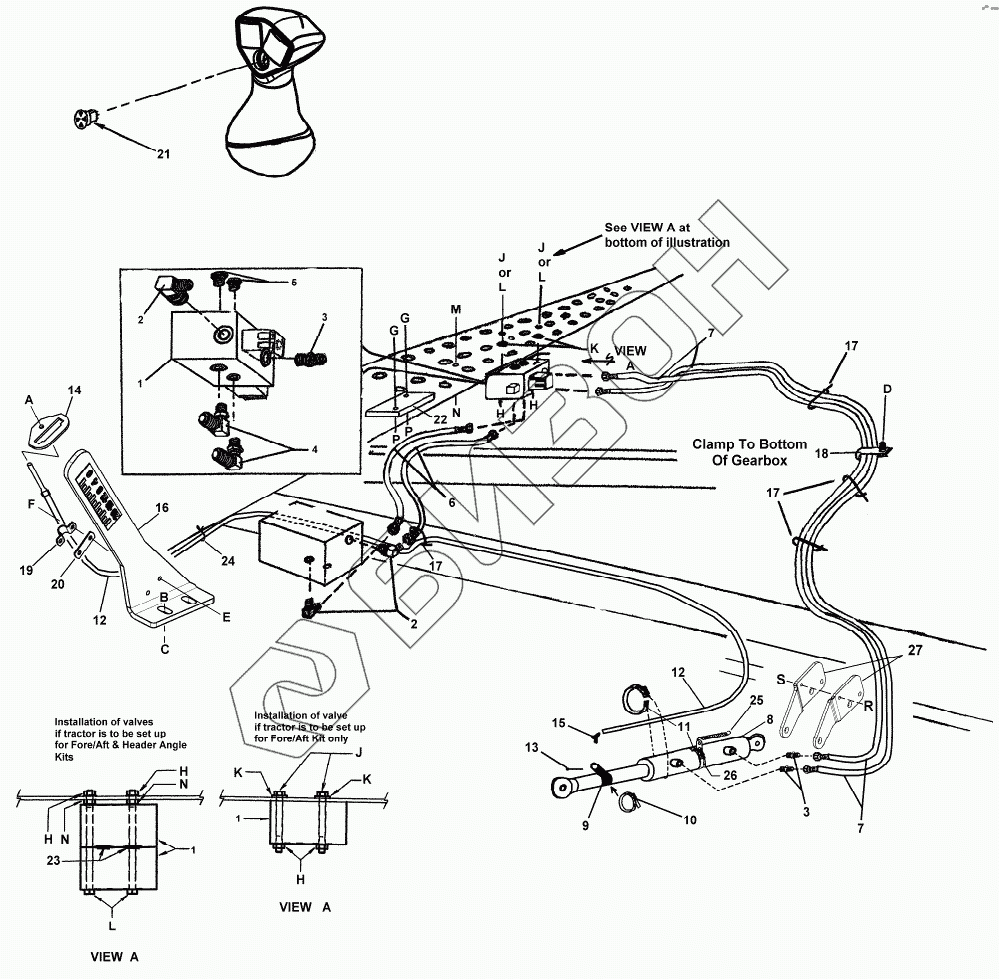

Графический каталог запасных частей к технике: MacDon-9250. OPTIONAL HYDRAULICS – HEADER ANGLE KIT
1
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
A
A
B
C
D
E
F
G
G
H
H
H
H
H
J
J
J
K
K
K
L
L
L
M
N
N
N
P
P
R
S
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111129 | VALVE |
Загрузка ...
|
|
| 2 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 3 | 15903 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 4 | 50104 | ФИТИНГ |
Загрузка ...
|
|
| 5 | 102711 | PLUG - HEX SOCKET CW O-RING |
Загрузка ...
|
|
| 6 | 112208 | HOSE |
Загрузка ...
|
|
| 7 | 112209 | HOSE |
Загрузка ...
|
|
| 8 | 111035 | CYLINDER |
Загрузка ...
|
|
| 111430 | 111430 | SEAL KIT |
Загрузка ...
|
|
| 9 | 112211 | CLAMP |
Загрузка ...
|
|
| 10 | 113532 | CLAMP |
Загрузка ...
|
|
| 11 | 21913 | CLAMP-HOSE |
Загрузка ...
|
|
| 12 | 45927 | CABLE |
Загрузка ...
|
|
| 13 | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| 14 | 45888 | GAUGE |
Загрузка ...
|
|
| 15 | 42218 | PIVOT |
Загрузка ...
|
|
| 16 | 45892 | SUPPORT |
Загрузка ...
|
|
| 17 | 21763 | FASTENER - CABLE TIE BLACK |
Загрузка ...
|
|
| 18 | 103738 | ЗАЖИМ |
Загрузка ...
|
|
| 19 | 42219 | HOLDER |
Загрузка ...
|
|
| 20 | 42220 | BAR |
Загрузка ...
|
|
| 21 | 109061 | SWITCH |
Загрузка ...
|
|
| 22 | 112143 | MODULE |
Загрузка ...
|
|
| 23 | 45934 | O-RING |
Загрузка ...
|
|
| 24 | 16661 | FASTENER |
Загрузка ...
|
|
| 25 | 24318 | SPRING |
Загрузка ...
|
|
| 26 | 45947 | CLAMP |
Загрузка ...
|
|
| 27 | PLATE | PLATE |
Загрузка ...
|
|
| A | 20011 | NUT |
Загрузка ...
|
|
| B | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| C | 18669 | NUT-HEX LOCK DT 3/8-16 UNC ZP |
Загрузка ...
|
|
| D | 30982 | BOLT |
Загрузка ...
|
|
| E | 18577 | SCREW-MACH PHILIPS PAN HD# 10 NC X 3/4 |
Загрузка ...
|
|
| F | 18647 | NUT |
Загрузка ...
|
|
| G | 45694 | SCREW |
Загрузка ...
|
|
| H | 30280 | Гайка |
Загрузка ...
|
|
| J | 21595 | BOLT |
Загрузка ...
|
|
| K | 18597 | ШАЙБА |
Загрузка ...
|
|
| L | 45933 | BOLT |
Загрузка ...
|
|
| M | 50112 | BOLT |
Загрузка ...
|
|
| N | 18589 | 5/16 UNC HEX NUT PLATED |
Загрузка ...
|
|
| P | 18796 | NUT- HEX # 8-32 UNC GR 5 ZP |
Загрузка ...
|
|
| R | 21593 | БОЛТ |
Загрузка ...
|
|
| S | 30228 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
