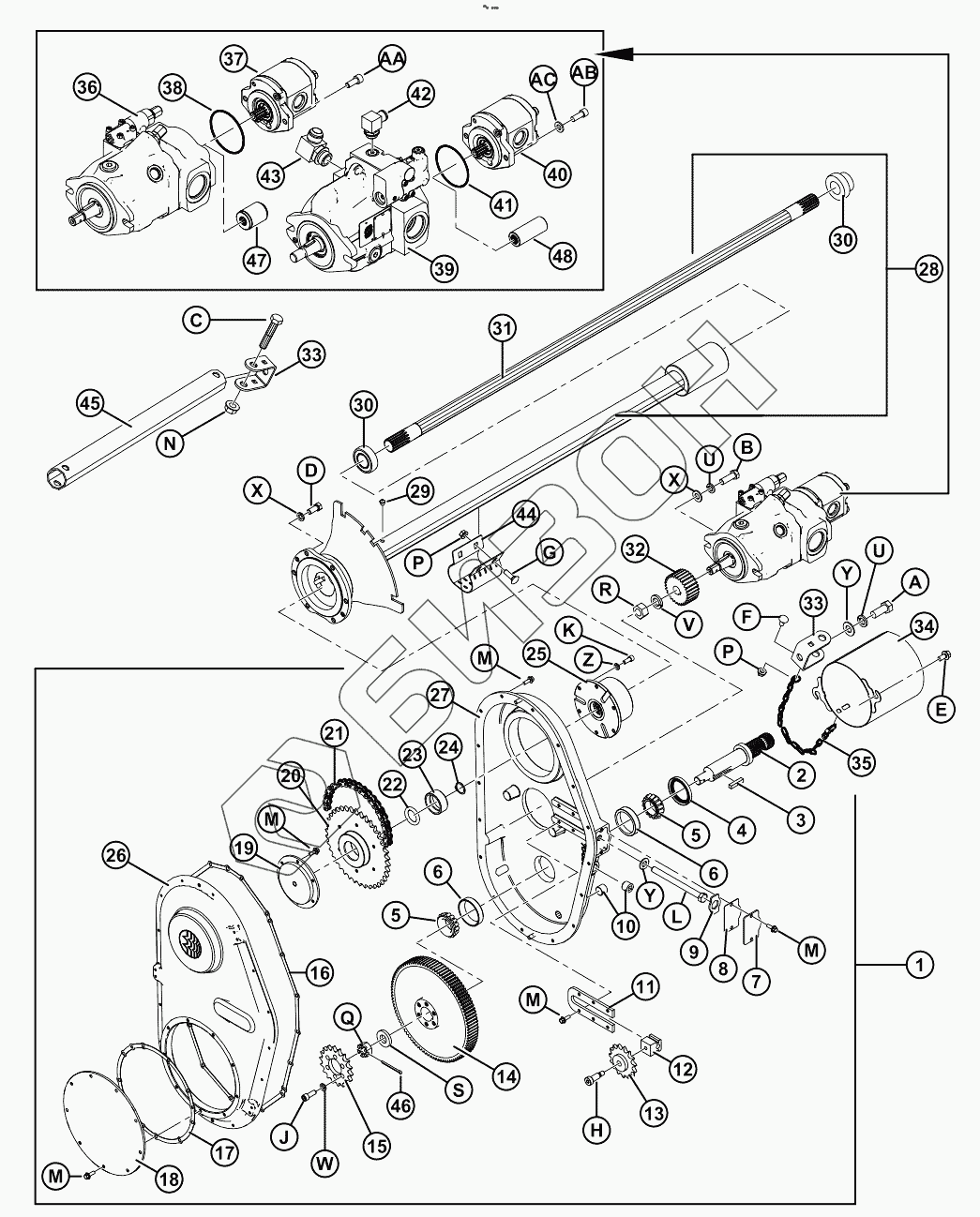

Графический каталог запасных частей к технике: MacDon-CA25. Приводы
1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
36
37
37
37
37
38
39
39
39
40
40
40
41
42
43
44
45
46
47
48
A
B
C
D
E
F
G
H
J
K
L
M
M
M
M
N
N
P
P
Q
R
S
U
U
V
W
X
Y
Y
Y
Z
AA
AB
AC
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 187502 | Привод |
Загрузка ...
|
|
| 1 | 187475 | Привод |
Загрузка ...
|
|
| 2 | 187478 | Вал |
Загрузка ...
|
|
| 3 | 26846 | Шпонка |
Загрузка ...
|
|
| 4 | 187477 | Сальник |
Загрузка ...
|
|
| 5 | 30702 | BEARING – CONE |
Загрузка ...
|
|
| 6 | 30701 | CUP-OUTER |
Загрузка ...
|
|
| 7 | 187494 | Крышка |
Загрузка ...
|
|
| 8 | 187696 | Уплотнение |
Загрузка ...
|
|
| 9 | 187495 | Фиксатор |
Загрузка ...
|
|
| 10 | 30203 | PLUG - MAGNETIC PIPE SQ SOCKET |
Загрузка ...
|
|
| 11 | 187493 | Пластина |
Загрузка ...
|
|
| 12 | 187476 | Блок |
Загрузка ...
|
|
| 13 | 187484 | Звездочка |
Загрузка ...
|
|
| 14 | 187480 | Шестерня |
Загрузка ...
|
|
| 15 | 187497 | Звездочка |
Загрузка ...
|
|
| 15 | 187496 | Звездочка |
Загрузка ...
|
|
| 15 | 187523 | Комплект |
Загрузка ...
|
|
| 15 | 187524 | Комплект |
Загрузка ...
|
|
| 15 | 187525 | Комплект |
Загрузка ...
|
|
| 16 | 187697 | Прокладка |
Загрузка ...
|
|
| 17 | 187698 | Прокладка |
Загрузка ...
|
|
| 18 | 187482 | Крышка |
Загрузка ...
|
|
| 19 | 187486 | Опора |
Загрузка ...
|
|
| 20 | 187492 | Звездочка |
Загрузка ...
|
|
| 21 | 156037 | Роликовая цепь |
Загрузка ...
|
|
| 22 | 187487 | Прокладка |
Загрузка ...
|
|
| 23 | 187485 | Подшипник |
Загрузка ...
|
|
| 24 | 18898 | Кольцо |
Загрузка ...
|
|
| 25 | 187466 | Компактное автоматическое сцепление |
Загрузка ...
|
|
| 26 | 187481 | Крышка |
Загрузка ...
|
|
| 27 | 187479 | Корпус |
Загрузка ...
|
|
| 28 | 213830 | Выходной вал в сборе |
Загрузка ...
|
|
| 29 | 21425 | VALVE |
Загрузка ...
|
|
| 30 | 21363 | Подшипник |
Загрузка ...
|
|
| 31 | 279689 | Вал |
Загрузка ...
|
|
| 32 | 156452 | Редуктор |
Загрузка ...
|
|
| 33 | 187520 | Кронштейн |
Загрузка ...
|
|
| 34 | 133421 | Защита |
Загрузка ...
|
|
| 35 | 279081 | Цепь |
Загрузка ...
|
|
| 36 | 187517 | Насос |
Загрузка ...
|
|
| 36 | 133569 | Комплект уплотнений |
Загрузка ...
|
|
| 37 | 156852 | Насос |
Загрузка ...
|
|
| 37 | 156853 | Насос |
Загрузка ...
|
|
| 37 | 245301 | Насос |
Загрузка ...
|
|
| 37 | 187967 | Комплект уплотнений |
Загрузка ...
|
|
| 38 | 49802 | O-RING |
Загрузка ...
|
|
| 39 | 187229 | Насос |
Загрузка ...
|
|
| 39 | 187900 | Комплект уплотнений |
Загрузка ...
|
|
| 39 | 187925 | Уплотнение |
Загрузка ...
|
|
| 40 | 187252 | Насос |
Загрузка ...
|
|
| 40 | 187253 | Насос |
Загрузка ...
|
|
| 40 | 187918 | Комплект уплотнений |
Загрузка ...
|
|
| 41 | 49802 | O-RING |
Загрузка ...
|
|
| 42 | 111545 | ФИТИНГ |
Загрузка ...
|
|
| 43 | 21827 | FITTING |
Загрузка ...
|
|
| 44 | 248850 | Зажим |
Загрузка ...
|
|
| 45 | 187898 | Трубка |
Загрузка ...
|
|
| 46 | 135358 | PIN |
Загрузка ...
|
|
| 47 | 245804 | Ступица |
Загрузка ...
|
|
| 48 | 245805 | Ступица |
Загрузка ...
|
|
| A | 21594 | БОЛТ |
Загрузка ...
|
|
| B | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| C | 21583 | БОЛТ |
Загрузка ...
|
|
| D | 21522 | БОЛТ |
Загрузка ...
|
|
| E | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| F | 21472 | BOLT - RHSN 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| G | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| H | 135694 | Болт |
Загрузка ...
|
|
| J | 135381 | Болт |
Загрузка ...
|
|
| K | 135748 | Болт |
Загрузка ...
|
|
| L | 158895 | Болт |
Загрузка ...
|
|
| M | 21456 | БОЛТ |
Загрузка ...
|
|
| N | 50225 | Гайка |
Загрузка ...
|
|
| P | 30228 | Гайка |
Загрузка ...
|
|
| Q | 5512 | ГАЙКА |
Загрузка ...
|
|
| R | 18720 | Гайка |
Загрузка ...
|
|
| S | 187483 | Шайба |
Загрузка ...
|
|
| T | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| U | 18639 | WASHER-LOCK |
Загрузка ...
|
|
| V | 18640 | ШАЙБА |
Загрузка ...
|
|
| W | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| X | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| Y | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| Z | 18636 | WASHER |
Загрузка ...
|
|
| AA | 135693 | Болт |
Загрузка ...
|
|
| AB | 164223 | Болт |
Загрузка ...
|
|
| AC | 30655 | WASHER - HARDENED |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
