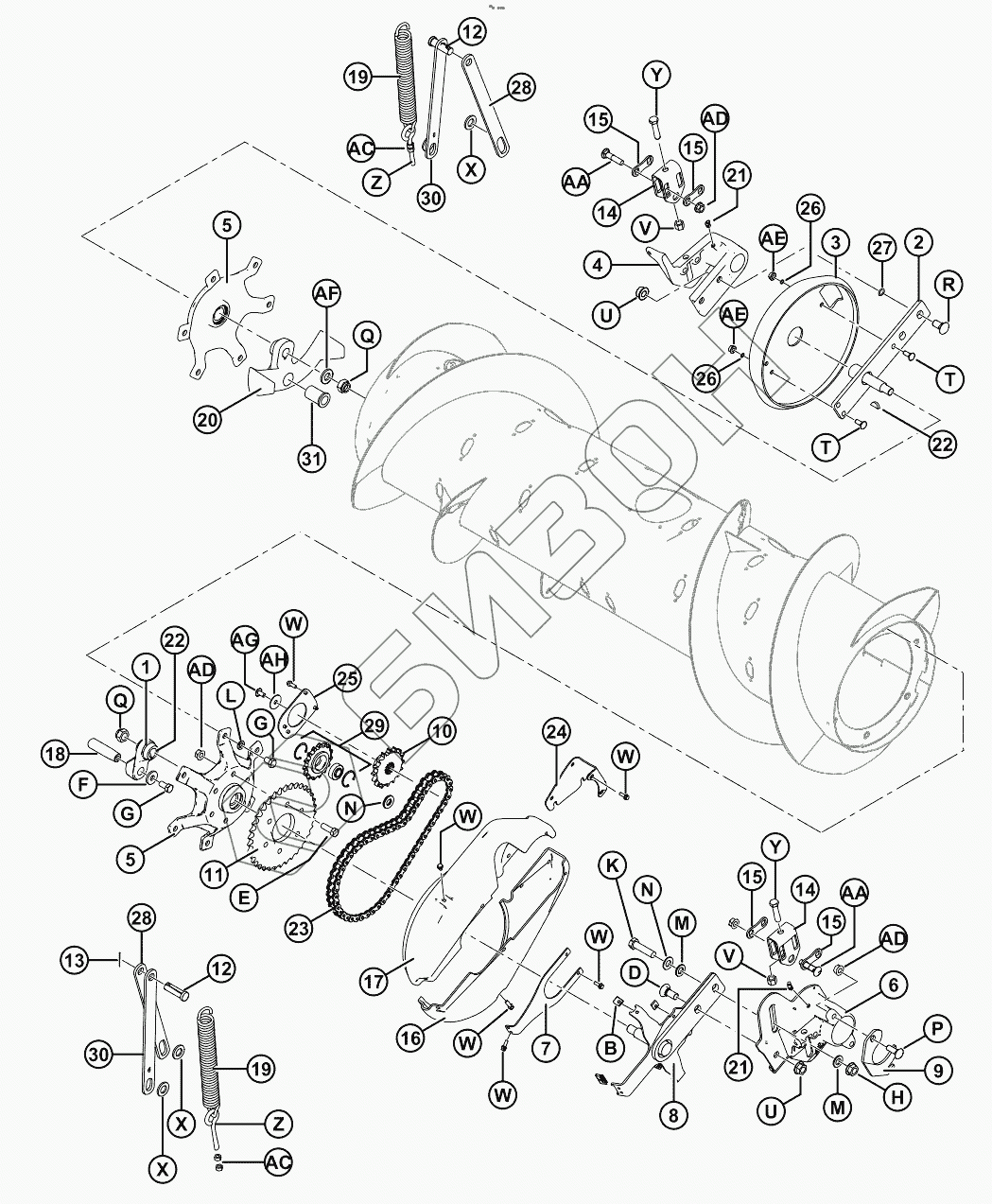

Графический каталог запасных частей к технике: MacDon-CA25. Шнек в сборе
1
2
3
4
5
5
5
5
5
5
6
7
8
9
10
11
12
12
13
13
14
15
15
15
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
26
27
28
28
29
29
29
30
30
31
B
D
E
F
G
G
H
K
L
M
M
N
N
P
Q
Q
R
T
T
U
U
V
V
W
W
W
W
W
W
X
X
X
Y
Y
Z
Z
AA
AA
AC
AC
AD
AD
AD
AE
AE
AF
AG
AH
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 133513 | Рычаг |
Загрузка ...
|
|
| 2 | 133497 | Опора |
Загрузка ...
|
|
| 3 | 133498 | Крышка |
Загрузка ...
|
|
| 4 | 133503 | Шарнир |
Загрузка ...
|
|
| 5 | 133504 | Ступица |
Загрузка ...
|
|
| 5 | 132607 | Подшипник |
Загрузка ...
|
|
| 5 | 21235 | Кольцо |
Загрузка ...
|
|
| 6 | 279691 | Шарнир |
Загрузка ...
|
|
| 7 | 133509 | Фиксатор |
Загрузка ...
|
|
| 8 | 133510 | Рычаг |
Загрузка ...
|
|
| 9 | 151470 | Хомут |
Загрузка ...
|
|
| 10 | 151691 | Звездочка |
Загрузка ...
|
|
| 11 | 151793 | Звездочка |
Загрузка ...
|
|
| 12 | 18626 | ПАЛЕЦ |
Загрузка ...
|
|
| 13 | 18648 | PIN-COTTER 3/16 DIA X 125 ZP |
Загрузка ...
|
|
| 14 | 187427 | Кронштейн |
Загрузка ...
|
|
| 15 | 187428 | Проставка |
Загрузка ...
|
|
| 16 | 279690 | Крышка |
Загрузка ...
|
|
| 17 | 279658 | Крышка |
Загрузка ...
|
|
| 18 | 187619 | Штифт |
Загрузка ...
|
|
| 19 | 245966 | Пружина |
Загрузка ...
|
|
| 20 | 133494 | Стопор |
Загрузка ...
|
|
| 21 | 21301 | ФИТИНГ |
Загрузка ...
|
|
| 22 | 2149 | Шпонка сегментная |
Загрузка ...
|
|
| 23 | 220317 | Цепь |
Загрузка ...
|
|
| 24 | 279652 | Пластина |
Загрузка ...
|
|
| 25 | 220320 | Пластина |
Загрузка ...
|
|
| 26 | 135597 | Уплотнительное кольцо |
Загрузка ...
|
|
| 27 | 50083 | Уплотнительное кольцо |
Загрузка ...
|
|
| 28 | 133160 | Штанга |
Загрузка ...
|
|
| 29 | 9333 | Звездочка |
Загрузка ...
|
|
| 29 | 795 | Кольцо |
Загрузка ...
|
|
| 29 | 9213 | Подшипник |
Загрузка ...
|
|
| 30 | 133161 | Штанга |
Загрузка ...
|
|
| 31 | 156879 | Втулка |
Загрузка ...
|
|
| A | 30035 | БОЛТ |
Загрузка ...
|
|
| B | 123708 | Гайка |
Загрузка ...
|
|
| C | 21880 | БОЛТ |
Загрузка ...
|
|
| D | 18523 | БОЛТ |
Загрузка ...
|
|
| E | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP |
Загрузка ...
|
|
| F | 4761 | WASHER - FLAT |
Загрузка ...
|
|
| G | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| H | 188467 | Гайка |
Загрузка ...
|
|
| K | 252259 | Болт |
Загрузка ...
|
|
| L | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| M | 172558 | Шайба |
Загрузка ...
|
|
| N | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| P | 21469 | BOLT |
Загрузка ...
|
|
| Q | 112129 | NUT - HEX LOCK DT 750-16UNF |
Загрузка ...
|
|
| R | 103562 | БОЛТ |
Загрузка ...
|
|
| S | 123202 | Гайка |
Загрузка ...
|
|
| T | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| U | 50225 | Гайка |
Загрузка ...
|
|
| V | 21389 | NUT - HEX LOCK 500-13UNC |
Загрузка ...
|
|
| W | 21456 | БОЛТ |
Загрузка ...
|
|
| X | 112130 | ШАЙБА |
Загрузка ...
|
|
| Y | 30833 | БОЛТ |
Загрузка ...
|
|
| Z | 248466 | Болт |
Загрузка ...
|
|
| AA | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| AB | 156799 | Шайба |
Загрузка ...
|
|
| AC | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| AD | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| AE | 30228 | Гайка |
Загрузка ...
|
|
| AF | 15325 | Шайба |
Загрузка ...
|
|
| AG | 135157 | ВИНТ |
Загрузка ...
|
|
| AH | 18963 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
