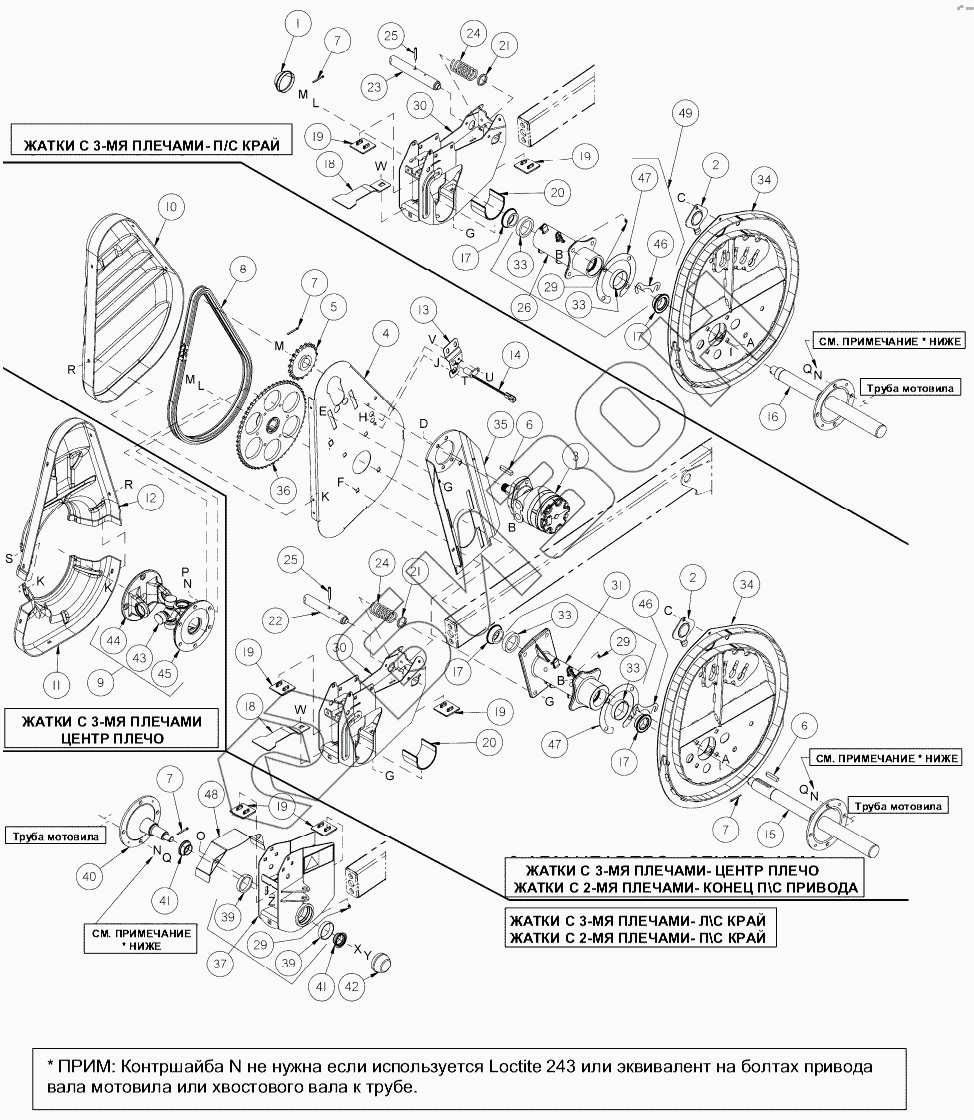

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Компоненты привода мотовила
1
2
2
3
4
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
19
19
19
19
20
20
21
21
22
23
24
24
25
25
26
29
29
29
30
30
31
33
33
33
33
34
34
35
36
37
39
39
40
41
41
42
43
44
45
46
46
47
47
48
49
A
B
B
B
C
C
D
E
F
G
G
G
G
H
K
K
L
L
M
M
M
N
N
N
N
O
P
Q
Q
Q
R
R
S
T
U
V
W
W
X
Y
Z
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 140250 | CAP-DUST |
Загрузка ...
|
|
| 2 | 137476 | КРЫШКА |
Загрузка ...
|
|
| 3 | 143088 47277 | МОТОР |
Загрузка ...
|
|
| 4 | 137352 | ОПОРА |
Загрузка ...
|
|
| 5 | 137354 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 137348 | 137348 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 137356 | 137356 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 137350 | 137350 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 137970 | 137970 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 6 | 137721 | ШПОНКА |
Загрузка ...
|
|
| 7 | 18607 | PIN |
Загрузка ...
|
|
| 8 | 137515 | ЦЕПЬ |
Загрузка ...
|
|
| 164109 | 164109 | ЦЕПЬ |
Загрузка ...
|
|
| 9 | 137691 | U-СОЕДИНЕНИЕ |
Загрузка ...
|
|
| 10 | 137353 | КРЫШКА |
Загрузка ...
|
|
| 11 | 137554 | ЩИТОК |
Загрузка ...
|
|
| 12 | 137553 | ЩИТОК |
Загрузка ...
|
|
| 13 | 137509 | ОПОРА |
Загрузка ...
|
|
| 14 | 143875 | ДАТЧИК |
Загрузка ...
|
|
| 15 | 137291 | ВАЛ СВАРНОЙ |
Загрузка ...
|
|
| 16 | 137451 | ПРИВОД ВАЛ |
Загрузка ...
|
|
| 17 | 164213 | ПОДШИПНИК |
Загрузка ...
|
|
| 18 | 137321 | ЗАЖИМ |
Загрузка ...
|
|
| 19 | 137626 | ПРОКЛАДКА |
Загрузка ...
|
|
| 20 | 137315 | ВТУЛКА |
Загрузка ...
|
|
| 21 | 137369 | ШАЙБА |
Загрузка ...
|
|
| 22 | 137325 | ПАЛЕЦ |
Загрузка ...
|
|
| 23 | 137456 | ПАЛЕЦ |
Загрузка ...
|
|
| 24 | 137221 | ПРУЖИНА |
Загрузка ...
|
|
| 25 | 13321 | ПАЛЕЦ |
Загрузка ...
|
|
| 26 | 137528 | СТУПИЦА |
Загрузка ...
|
|
| 29 | 18671 | FITTING- LUBE 1/4-28 UNF |
Загрузка ...
|
|
| 30 | 137319 | ОПОРА |
Загрузка ...
|
|
| 31 | 137502 | СТУПИЦА |
Загрузка ...
|
|
| 33 | 164214 | ПОДШИПНИК |
Загрузка ...
|
|
| 34 | 164615 | КУЛАЧКОВЫЙ ДИСК |
Загрузка ...
|
|
| 35 | 137499 | КРЕПЛЕНИЕ |
Загрузка ...
|
|
| 36 | 137347 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 164141 | 164141 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 37 | 164739 | ОПОРА |
Загрузка ...
|
|
| 39 | 164215 | ПОДШИПНИК |
Загрузка ...
|
|
| 40 | 137240 | ВАЛ СВАРНОЙ |
Загрузка ...
|
|
| 41 | 164216 | ПОДШИПНИК |
Загрузка ...
|
|
| 42 | 30520 | КРЫШКА |
Загрузка ...
|
|
| 43 | 137825 | УНИВЕРСАЛЬНОЕ ПЕРЕКР. СОЕДИНЕНИЕ |
Загрузка ...
|
|
| 44 | 137826 | ФЛАНЦ. ВИЛКА |
Загрузка ...
|
|
| 45 | 137827 | ФЛАНЦ. ВИЛКА |
Загрузка ...
|
|
| 46 | 164061 | ШАЙБА |
Загрузка ...
|
|
| 47 | 137753 | ШАЙБА |
Загрузка ...
|
|
| 48 | 164012 | ЩИТОК |
Загрузка ...
|
|
| 49 | 164570 | ШАЙБА КОМПЛЕКТ |
Загрузка ...
|
|
| A | 30027 | BOLT - RHSN 1/2 NC X 225 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| C | 101898 | ВИНТ |
Загрузка ...
|
|
| D | 137503 | БОЛТ |
Загрузка ...
|
|
| E | 105069 | БОЛТ |
Загрузка ...
|
|
| F | 114233 | БОЛТ |
Загрузка ...
|
|
| G | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| H | 135157 | ВИНТ |
Загрузка ...
|
|
| J | 18664 | NUT - HEX JAM 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| K | 137702 | ГАЙКА |
Загрузка ...
|
|
| L | 31774 | WASHER - FLAT |
Загрузка ...
|
|
| M | 137375 | ГАЙКА |
Загрузка ...
|
|
| N | 18638 | WASHER-LOCK |
Загрузка ...
|
|
| O | 30228 | Гайка |
Загрузка ...
|
|
| P | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| Q | 21491 | БОЛТ |
Загрузка ...
|
|
| R | 21968 | БОЛТ |
Загрузка ...
|
|
| S | 21456 | БОЛТ |
Загрузка ...
|
|
| T | 21452 | NUT - FLANGE (SERR FACE) 375-16UNC |
Загрузка ...
|
|
| U | 21572 | БОЛТ |
Загрузка ...
|
|
| V | 21455 | NUT - FLG (SERR FACE) 1/4 NC GR 5 ZP |
Загрузка ...
|
|
| W | 21868 | BOLT – round head square neck 1/2 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| X | 16235 | ШАЙБА |
Загрузка ...
|
|
| Y | 5512 | ГАЙКА |
Загрузка ...
|
|
| Z | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
