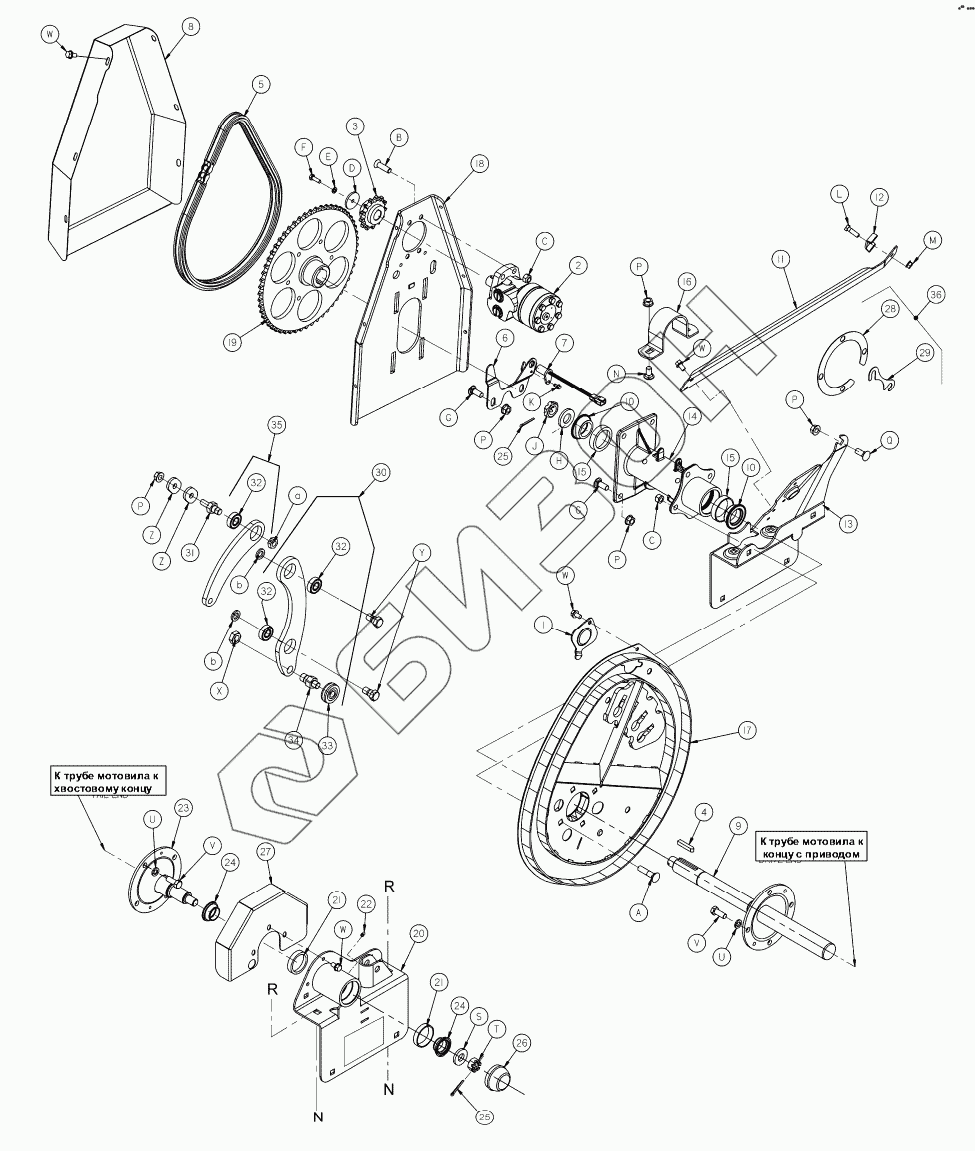

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Компоненты привода мотовила D50
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
29
30
31
32
32
32
33
34
35
36
A
B
C
C
D
E
F
G
G
H
J
K
L
M
N
N
N
P
P
P
P
P
Q
R
R
S
T
U
U
V
V
W
W
W
W
X
Y
Z
Z
a
b
b
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 137476 | КРЫШКА |
Загрузка ...
|
|
| 2 | 164072 | МОТОР |
Загрузка ...
|
|
| 2 | 164143 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 3 | 164126 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 4 | 137721 | ШПОНКА |
Загрузка ...
|
|
| 5 | 164096 | ЦЕПЬ |
Загрузка ...
|
|
| 6 | 164128 | ОПОРА |
Загрузка ...
|
|
| 7 | 143875 | ДАТЧИК |
Загрузка ...
|
|
| 8 | 164740 | КРЫШКА |
Загрузка ...
|
|
| 9 | 137291 | ВАЛ СВАРНОЙ |
Загрузка ...
|
|
| 10 | 164213 | ПОДШИПНИК |
Загрузка ...
|
|
| 11 | 164120 | ОПОРА |
Загрузка ...
|
|
| 12 | 032225 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 13 | 164040 | ОПОРА СВАРН |
Загрузка ...
|
|
| 14 | 137502 | СТУПИЦА |
Загрузка ...
|
|
| 15 | 164214 | ПОДШИПНИК |
Загрузка ...
|
|
| 16 | 164039 | ЗАЖИМ |
Загрузка ...
|
|
| 17 | 164615 | КУЛАЧКОВЫЙ ДИСК |
Загрузка ...
|
|
| 18 | 164100 | ОПОРА |
Загрузка ...
|
|
| 19 | 137347 | ЗВЕЗДОЧКА |
Загрузка ...
|
|
| 20 | 164737 | ХВОСТ.КОНЕЦ ОПОРА В СБОРЕ и Декаль |
Загрузка ...
|
|
| 21 | 164215 | ПОДШИПНИК |
Загрузка ...
|
|
| 22 | 018671 | FTG |
Загрузка ...
|
|
| 23 | 137240 | ВАЛ СВАРНОЙ |
Загрузка ...
|
|
| 24 | 164216 | ПОДШИПНИК |
Загрузка ...
|
|
| 25 | 018607 | ПАЛЕЦ |
Загрузка ...
|
|
| 26 | 030520 | КРЫШКА |
Загрузка ...
|
|
| 27 | 164106 | ЩИТОК |
Загрузка ...
|
|
| 28 | 137753 | ШАЙБА |
Загрузка ...
|
|
| 29 | 164061 | ШАЙБА |
Загрузка ...
|
|
| 30 | 164037 | ПЛЕЧО В СБОРЕ |
Загрузка ...
|
|
| 31 | 164103 | ЗВЕНО |
Загрузка ...
|
|
| 32 | 050185 | ПОДШИПНИК |
Загрузка ...
|
|
| 33 | 050184 | ПОДШИПНИК |
Загрузка ...
|
|
| 34 | 164036 | ПАЛЕЦ |
Загрузка ...
|
|
| 35 | 164033 | ПЛЕЧО |
Загрузка ...
|
|
| 36 | 164570 | ШАЙБА КОМПЛЕКТ |
Загрузка ...
|
|
| A | 030027 | БОЛТ |
Загрузка ...
|
|
| B | 137503 | БОЛТ |
Загрузка ...
|
|
| C | 018697 | ГАЙКА |
Загрузка ...
|
|
| D | 164138 | ШАЙБА |
Загрузка ...
|
|
| E | 018636 | ШАЙБА |
Загрузка ...
|
|
| F | 021087 | БОЛТ |
Загрузка ...
|
|
| G | 114233 | БОЛТ |
Загрузка ...
|
|
| H | 031774 | ШАЙБА |
Загрузка ...
|
|
| J | 137375 | ГАЙКА |
Загрузка ...
|
|
| K | 021055 | ВИНТ |
Загрузка ...
|
|
| L | 021264 | БОЛТ |
Загрузка ...
|
|
| M | 030228 | ГАЙКА |
Загрузка ...
|
|
| N | 021066 | БОЛТ |
Загрузка ...
|
|
| P | 050186 | ГАЙКА |
Загрузка ...
|
|
| Q | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| R | 050186 | ГАЙКА |
Загрузка ...
|
|
| S | 016235 | ШАЙБА |
Загрузка ...
|
|
| T | 005512 | ГАЙКА |
Загрузка ...
|
|
| U | 018638 | ШАЙБА |
Загрузка ...
|
|
| V | 021491 | БОЛТ |
Загрузка ...
|
|
| W | 101898 | ВИНТ |
Загрузка ...
|
|
| X | 007674 | ГАЙКА |
Загрузка ...
|
|
| Y | 105141 | БОЛТ |
Загрузка ...
|
|
| Z | 164030 | ШАЙБА |
Загрузка ...
|
|
| a | 105173 | ГАЙКА |
Загрузка ...
|
|
| b | 018639 | ШАЙБА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
