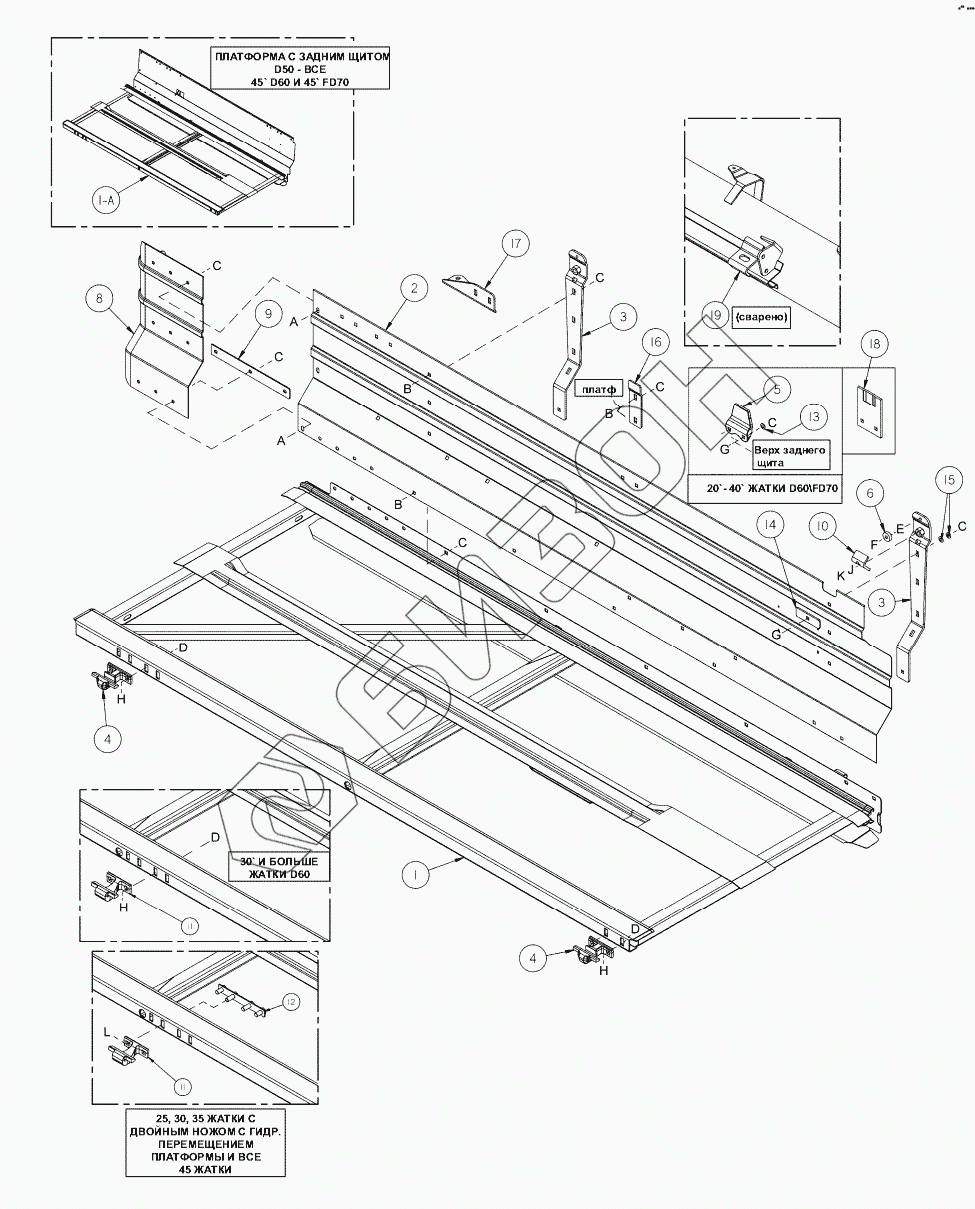

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Платформы полотен
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
1A
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
4
4
5
6
8
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
A
A
B
B
B
C
C
C
C
C
C
C
D
D
D
E
F
G
G
H
H
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 145930 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145926 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145924 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145922 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 120732 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145920 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 120734 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 120736 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145928 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145931 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145927 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145925 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145923 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 120733 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145921 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 120735 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 120737 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1 | 145929 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1A | 174656 | ПЛАТФОРМА |
Загрузка ...
|
|
| 1A | 174658 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174660 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 165250 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174662 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174663 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174657 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174659 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174661 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 165251 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174664 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 1A | 174665 | ПЛАТФОРМА и ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174648 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174649 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174650 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174651 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174652 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174653 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174654 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 174655 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 120711 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 120712 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 120713 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 120714 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 120715 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 2 | 120716 | ЗАДНИЙ ЩИТ |
Загрузка ...
|
|
| 3 | 145837 | ОПОРА |
Загрузка ...
|
|
| 3 | 120928 | ОПОРА |
Загрузка ...
|
|
| 4 | 120009 | ОПОРА |
Загрузка ...
|
|
| 5 | 145840 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 6 | 18867 | ПОДШИПНИК |
Загрузка ...
|
|
| 8 | 120707 | УДЛИНЕНИЕ |
Загрузка ...
|
|
| 8 | 120708 | УДЛИНЕНИЕ |
Загрузка ...
|
|
| 8 | 165913 | УДЛИНЕНИЕ |
Загрузка ...
|
|
| 8 | 165914 | УДЛИНЕНИЕ |
Загрузка ...
|
|
| 9 | 165347 | ПЛАСТИНА |
Загрузка ...
|
|
| 10 | 145558 | ЗАЖИМ |
Загрузка ...
|
|
| 11 | 129913 | ОПОРА |
Загрузка ...
|
|
| 12 | 132692 | ПЛАСТИНА |
Загрузка ...
|
|
| 13 | 20535 | WASHER-FLAT |
Загрузка ...
|
|
| 14 | 172360 | ПЛАСТИНА |
Загрузка ...
|
|
| 15 | 172363 | ШАЙБА |
Загрузка ...
|
|
| 16 | 172454 | КРОНШТЕЙН |
Загрузка ...
|
|
| 17 | 174112 | ОПОРА |
Загрузка ...
|
|
| 18 | 123459 | НАПРАВЛЯЮЩАЯ |
Загрузка ...
|
|
| 19 | 174557 | ОПОРА |
Загрузка ...
|
|
| A | 135157 | ВИНТ |
Загрузка ...
|
|
| B | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
|
| D | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| E | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| F | 101897 | SCREW - HEX WASH HD THD ROLLING 3/8 NC X 3/4 |
Загрузка ...
|
|
| G | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| H | 18697 | NUT - HEX LOCK DT 500-13UNC |
Загрузка ...
|
|
| J | 18600 | WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP |
Загрузка ...
|
|
| K | 21594 | БОЛТ |
Загрузка ...
|
|
| L | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
