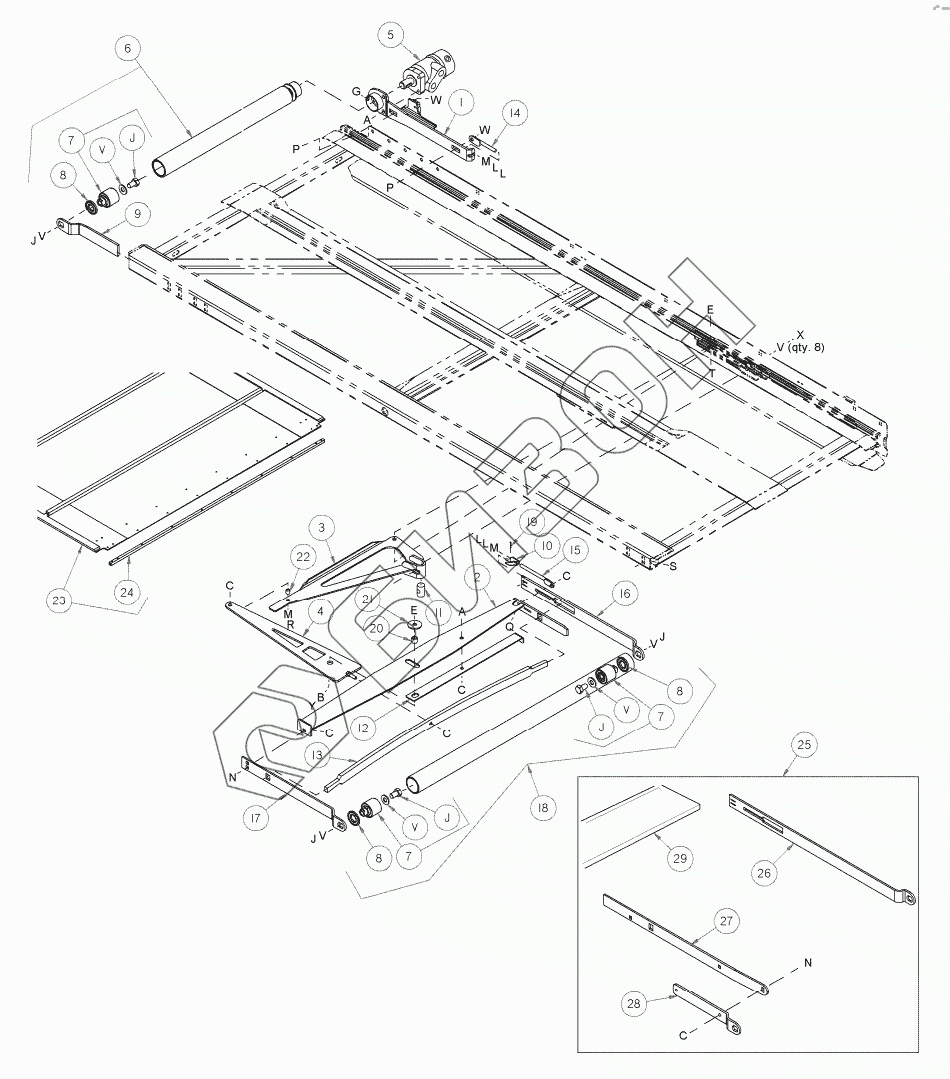

Графический каталог запасных частей к технике: MacDon-D50/D60/FD70. Полотна, привод и натяжитель
1
1
1
1
1
2
2
3
4
5
5
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
23
23
23
23
23
23
23
23
24
25
26
27
28
29
A
A
B
C
C
C
C
C
C
E
E
G
J
J
J
J
J
J
L
L
L
L
M
M
M
N
N
P
P
Q
R
S
T
V
V
V
V
V
V
V
W
W
X
Y
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 120258 | ПЛЕЧО |
Загрузка ...
|
|
| 1 | 120111 | ПЛЕЧО |
Загрузка ...
|
|
| 1 | 174097 | ПЛЕЧО |
Загрузка ...
|
|
| 1 | 120795 | ПЛЕЧО |
Загрузка ...
|
|
| 1 | 120799 | ПЛЕЧО |
Загрузка ...
|
|
| 2 | 120449 | СТАБИЛИЗАТОР |
Загрузка ...
|
|
| 2 | 120450 | СТАБИЛИЗАТОР |
Загрузка ...
|
|
| 3 | 120451 | КОЛЕНЧАТЫЙ РЫЧАГ |
Загрузка ...
|
|
| 4 | 120462 | ОПОРА |
Загрузка ...
|
|
| 5 | 120930 | МОТОР |
Загрузка ...
|
|
| 5 | 172471 | МОТОР |
Загрузка ...
|
|
| 5 | 174369 | МОТОР |
Загрузка ...
|
|
| 123306 | 123306 | Шпонка |
Загрузка ...
|
|
| 132759 | 132759 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 164143 | 164143 | САЛЬНИК КОМПЛЕКТ |
Загрузка ...
|
|
| 6 | 174694 | РОЛИК |
Загрузка ...
|
|
| 7 | 165735 | ПАЛЕЦ |
Загрузка ...
|
|
| 8 | 120845 | САЛЬНИК |
Загрузка ...
|
|
| 9 | 145148 | ПЛЕЧО |
Загрузка ...
|
|
| 120058 | 120058 | ПЛЕЧО |
Загрузка ...
|
|
| 10 | 145357 | ПЕТЛЯ |
Загрузка ...
|
|
| 11 | 145361 | ГАЙКА |
Загрузка ...
|
|
| 12 | 145428 | ИНДИКАТОР |
Загрузка ...
|
|
| 13 | 145548 | ПРУЖИНА |
Загрузка ...
|
|
| 14 | 145593 | НАТЯЖИТЕЛЬ приводного ролика |
Загрузка ...
|
|
| 15 | 145345 | НАТЯЖИТЕЛЬ ведомого ролика |
Загрузка ...
|
|
| 16 | 145122 | ПЛЕЧО |
Загрузка ...
|
|
| 17 | 145106 | ПЛЕЧО |
Загрузка ...
|
|
| 18 | 174714 | ТРУБА |
Загрузка ...
|
|
| 19 | 18604 | PIN-COTTER 3/32 DIA X 3/4 ZP |
Загрузка ...
|
|
| 20 | 132531 | SPACER |
Загрузка ...
|
|
| 21 | 42592 | WASHER - FLAT |
Загрузка ...
|
|
| 22 | 132532 | ПРОКЛАДКА |
Загрузка ...
|
|
| 23 | 172192 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 172193 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 174025 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 172194 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 165303 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 172460 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 145960 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 165304 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 172461 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 145961 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 165305 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 145962 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 165337 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 174230 | ПОЛОТНО |
Загрузка ...
|
|
| 23 | 174233 | ПОЛОТНО |
Загрузка ...
|
|
| 24 | 132777 | СОЕДИНИТЕЛЬ.КОМПЛЕКТ |
Загрузка ...
|
|
| 165435 | 165435 | КОМПЛЕКТ |
Загрузка ...
|
|
| 25 | B5407 | КОМПЛЕКТ УДЛИНЕНИЕ ПОЛОТНА |
Загрузка ...
|
|
| 26 | 174528 | ПЛЕЧО |
Загрузка ...
|
|
| 27 | 174559 | ПЛЕЧО |
Загрузка ...
|
|
| 28 | 174560 | ПЛЕЧО |
Загрузка ...
|
|
| 29 | 174233 | ПОЛОТНО |
Загрузка ...
|
|
| A | 172259 | БОЛТ |
Загрузка ...
|
|
| B | 18599 | WASHER - SAE FLAT 17/32 ID X 1 1/16 IN OD ZP |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
|
| E | 137727 | ГАЙКА |
Загрузка ...
|
|
| G | 132451 | ВИНТ |
Загрузка ...
|
|
| J | 145249 | БОЛТ |
Загрузка ...
|
|
| L | 18590 | NUT - HEX 3/8 - 16 UNC GR 5 ZP |
Загрузка ...
|
|
| M | 18598 | Шайба |
Загрузка ...
|
|
| N | 19965 | BOLT - RHSN 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| P | 21471 | BOLT - RHSN 1/2 NC X 125 GR 5 ZP |
Загрузка ...
|
|
| Q | 19966 | BOLT - RHSN 3/8 NC X 125 LG GR 5 ZP |
Загрузка ...
|
|
| R | 20077 | BOLT - HEX HD 3/8 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| S | 21066 | BOLT - RHSN 1/2 NC X 1 GR 5 ZP |
Загрузка ...
|
|
| T | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP |
Загрузка ...
|
|
| V | 30441 | WASHER - HARDENED |
Загрузка ...
|
|
| W | 50186 | NUT - FLANGE LOCK SM FACE DT 0500-13UNC GR5 |
Загрузка ...
|
|
| X | 50190 | БОЛТ |
Загрузка ...
|
|
| Y | 21491 | БОЛТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
