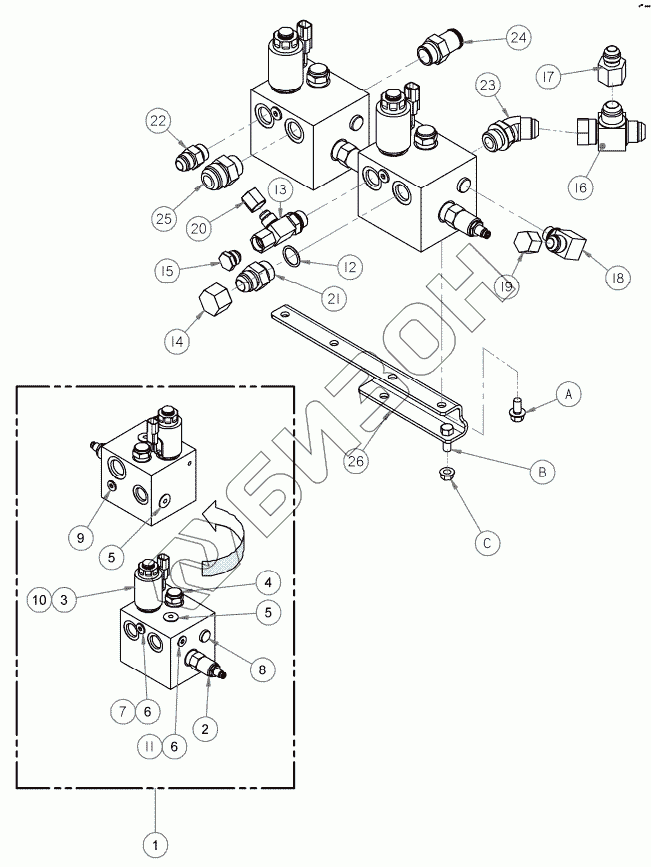

Графический каталог запасных частей к технике: MacDon-M100. HEADER DRIVE MANIFOLD
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
A
B
C
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163694 | MANIFOLD-DWA DRIVE |
Загрузка ...
|
|
| 49846 | 49846 | SEAL KIT |
Загрузка ...
|
|
| 2 | 162285 | VALVE-RELIEF |
Загрузка ...
|
|
| 3 | 163166 | CONTROL-PROPORTIONAL FLOW |
Загрузка ...
|
|
| 4 | 162283 | VALVE-DIFF PRESS SENSING |
Загрузка ...
|
|
| 162284 | 162284 | SEAL KIT #10 3 WAY-SHORT |
Загрузка ...
|
|
| 5 | 163159 | FITTING-ZERO LEAK GOLD |
Загрузка ...
|
|
| 6 | 163156 | FITTING |
Загрузка ...
|
|
| 7 | 162286 | PLUG-ORIFICE |
Загрузка ...
|
|
| 8 | 158174 | PLUG - HEX SOCKET CW O-RING |
Загрузка ...
|
|
| 9 | 163149 | ZERO LEAK GOLD FITTING |
Загрузка ...
|
|
| 10 | 163173 | COIL-ASSEMBLY |
Загрузка ...
|
|
| 163178 | 163178 | SEAL KIT |
Загрузка ...
|
|
| 11 | 162287 | PLUG-ORIFICE |
Загрузка ...
|
|
| 12 | 30971 | O – RING |
Загрузка ...
|
|
| 13 | 163961 | FITTING-ADAPTER HYD |
Загрузка ...
|
|
| 14 | 30999 | CAP - 3/4 " TUBE |
Загрузка ...
|
|
| 15 | 135374 | PLUG - 1/2 " TUBE |
Загрузка ...
|
|
| 16 | 50086 | FITTING - HYD TEE |
Загрузка ...
|
|
| 17 | 30973 | FITTING - ADAPTER HYD REDUCER |
Загрузка ...
|
|
| 18 | 130292 | FITTING - ELBOW HYD |
Загрузка ...
|
|
| 19 | 112935 | CAP - 5/8 " TUBE |
Загрузка ...
|
|
| 20 | 108233 | CAP - 1/2 " TUBE |
Загрузка ...
|
|
| 21 | 21830 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 22 | 30695 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 23 | 50098 | FITTING - ELBOW 45° HYD CW O-RING |
Загрузка ...
|
|
| 24 | 135583 | FITTING - ADAPTER 10IN HOSE - 75 IN ORB |
Загрузка ...
|
|
| 25 | 21840 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 26 | 163938 | SUPPORT- HEADER DRIVE |
Загрузка ...
|
|
| A | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
|
| B | 21975 | BOLT - HH FLG (SERR FACE) 3/8 NC X 10 GR 5 ZP |
Загрузка ...
|
|
| C | 30228 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
