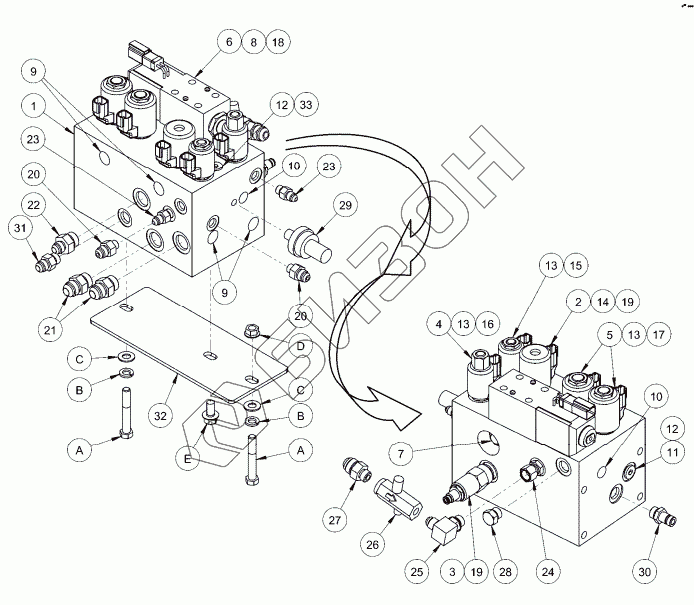

Графический каталог запасных частей к технике: MacDon-M100. HEADER LIFT MANIFOLD
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
13
14
15
16
17
18
19
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
A
A
B
B
C
C
D
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163684 | VALVE |
Загрузка ...
|
|
| 2 | 163141 | SOLENOID VALVE |
Загрузка ...
|
|
| 3 | 163147 | RELIEF VALVE |
Загрузка ...
|
|
| 4 | 49842 | SOLENOID VALVE |
Загрузка ...
|
|
| 5 | 163143 | SOLENOID VALVE |
Загрузка ...
|
|
| 6 | 163145 | DIRECTION CONTRO |
Загрузка ...
|
|
| 7 | 163150 | CHECK VALVE |
Загрузка ...
|
|
| 8 | 163148 | BOLT KIT |
Загрузка ...
|
|
| 9 | 163149 | ZERO LEAK GOLD FITTING |
Загрузка ...
|
|
| 10 | 163158 | ZERO LEAK GOLD FITTING |
Загрузка ...
|
|
| 11 | 163151 | ORIFICE PLUG |
Загрузка ...
|
|
| 12 | 100577 | SAE PLUG |
Загрузка ...
|
|
| 13 | 163154 | SOLENOID COIL |
Загрузка ...
|
|
| 14 | 163155 | SOLENOID COIL |
Загрузка ...
|
|
| 15 | 49848 | SOLENOID VALVE |
Загрузка ...
|
|
| 16 | 49844 | SEAL KIT |
Загрузка ...
|
|
| 17 | 163160 | SEAL KIT |
Загрузка ...
|
|
| 18 | 163162 | SEAL KIT |
Загрузка ...
|
|
| 19 | 49846 | SEAL KIT |
Загрузка ...
|
|
| 20 | 100790 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 21 | 21030 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 22 | 21804 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 23 | 112184 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 24 | 135015 | FITTING - ADAPTER HYD |
Загрузка ...
|
|
| 25 | 30282 | FITTING - ELBOW 90° HYD |
Загрузка ...
|
|
| 26 | 112934 | VALVE |
Загрузка ...
|
|
| 27 | 21031 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 28 | 30994 | PLUG- HEX CW O-RING |
Загрузка ...
|
|
| 29 | 167273 | SWITCH - HEADER SUPERCHARGE/BRAKE |
Загрузка ...
|
|
| 30 | 135587 | FITTING - COUPLING HYD-TEST PORT |
Загрузка ...
|
|
| 31 | 15903 | FITTING - CONNECTOR HYD |
Загрузка ...
|
|
| 32 | 163937 | SUPPORT-LIFT VALVE BLOCK |
Загрузка ...
|
|
| 33 | 102711 | PLUG - HEX SOCKET CW O-RING |
Загрузка ...
|
|
| A | 21102 | BOLT-HH 3/8 NC X 25 LG GR 5 ZP |
Загрузка ...
|
|
| B | 18637 | WASHER - REG LOCK 3/8 IN NOM ID ZP |
Загрузка ...
|
|
| C | 18598 | Шайба |
Загрузка ...
|
|
| D | 30228 | Гайка |
Загрузка ...
|
|
| E | 21821 | BOLT - HH FLG (SERR FACE) 3/8 NC X 075 GR 5 ZP |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
