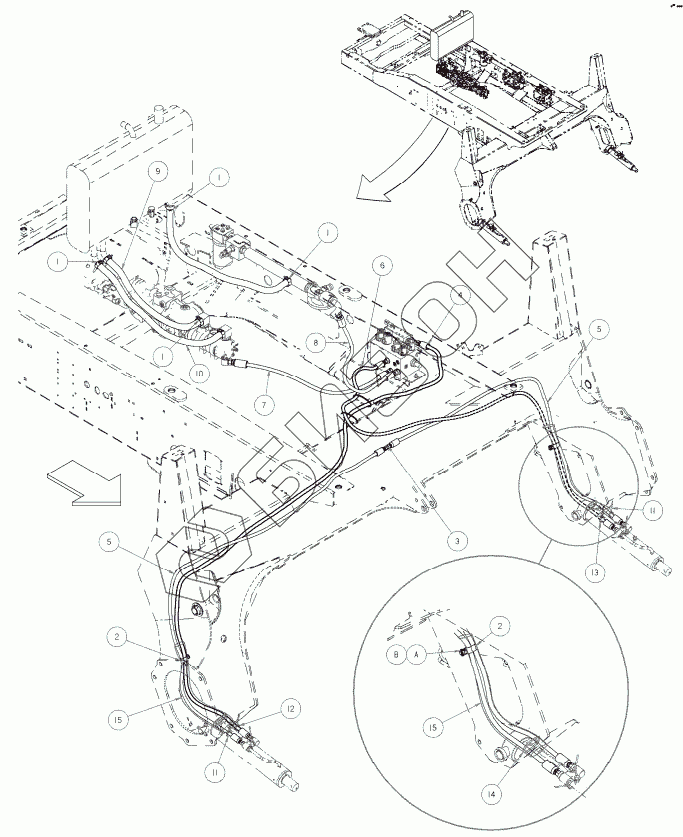

Графический каталог запасных частей к технике: MacDon-M100. HYDRAULIC LIFT SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
2
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
14
15
15
A
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 135226 CLAMP - HOSE - HEAVY DUTY 131 - 156 INCH ID
Загрузка ...
2 135235 CLAMP - DOUBLE HOSE INSULATED
Загрузка ...
3 30375 FITTING - UNION HYD
Загрузка ...
4 111328 HOSE - HYDRAULIC- LIFT
Загрузка ...
5 111556 HOSE - SLAVE LIFT CYL BASE TO CTR JOINER
Загрузка ...
6 111557 HOSE - HYDRAULIC LIFT RETURN
Загрузка ...
7 162274 HOSE-HYDRAULIC, 1/2 IN ID, 850 MM LG, 100R17
Загрузка ...
8 162276 HOSE-HYDRAULIC, 5 IN ID, 700 MM LG, 100R1
Загрузка ...
9 162275 HOSE-HYD, 1 IN ID, 550 MM LG
Загрузка ...
10 162261 HOSE-RETURN, 1 IN X 750
Загрузка ...
11 40702 FASTENER-CABLE TIE RED
Загрузка ...
12 49232 FASTENER-CABLE TIE WHITE
Загрузка ...
13 40701 FASTENER-CABLE TIE-YELLOW
Загрузка ...
14 21763 FASTENER - CABLE TIE BLACK
Загрузка ...
15 112940 SLEEVE
Загрузка ...
A 21863 BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP
Загрузка ...
B 30228 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
